90T39 岡田装飾金物株式会社 間仕切片開鍵掛 90T39
入数：１０個
材質：ステンレス
付属品：ステン固定ネジ付
※南京錠取付可能
商品について
●間仕切サイドポールと、壁や柱といったポールの
面が当たる部分へ取付けてロックをするための部材です
●鍵穴が開いておりますので南京錠を仕様して鍵をかけることができます
※両開き（中央でポール同士がくっついている仕様）専用部材となりますので、
片開き仕様のカーテンには取り付けることができません
※片開き仕様専用の部材となりますので、
両開き（中央でポール同士がくっついている仕様）では使用することができません
※画像は間仕切ポール【押えバータイプ】を使用しております
間仕切片開鍵掛取り付け説明

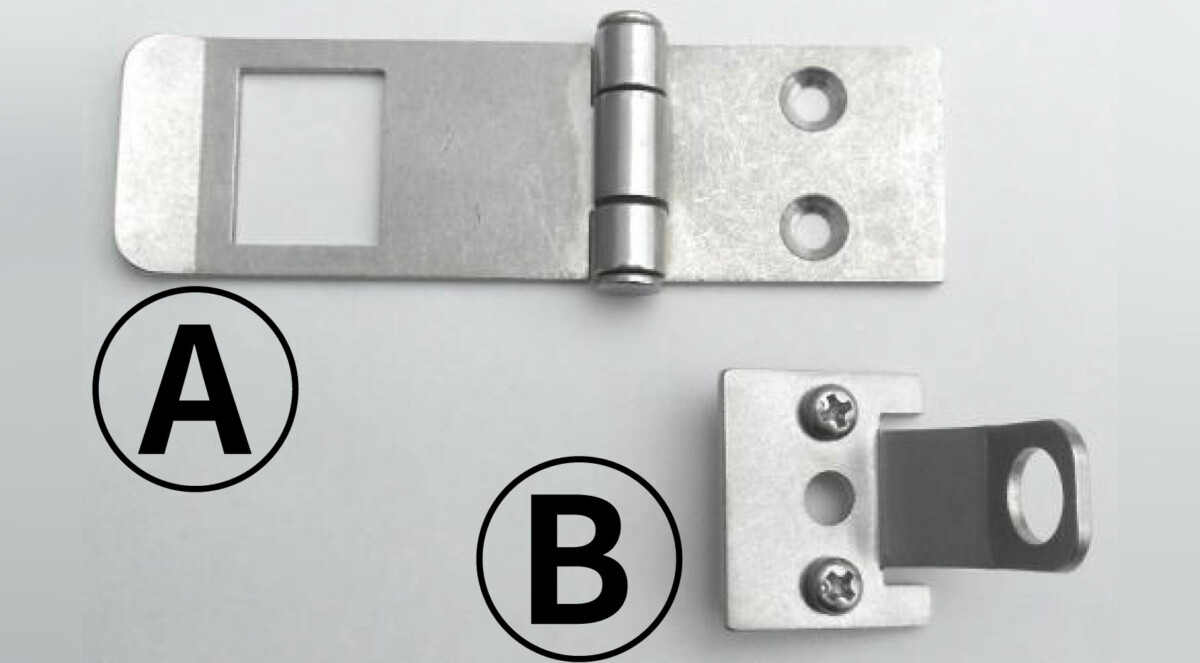

間仕切片開用鍵掛 （90T39）

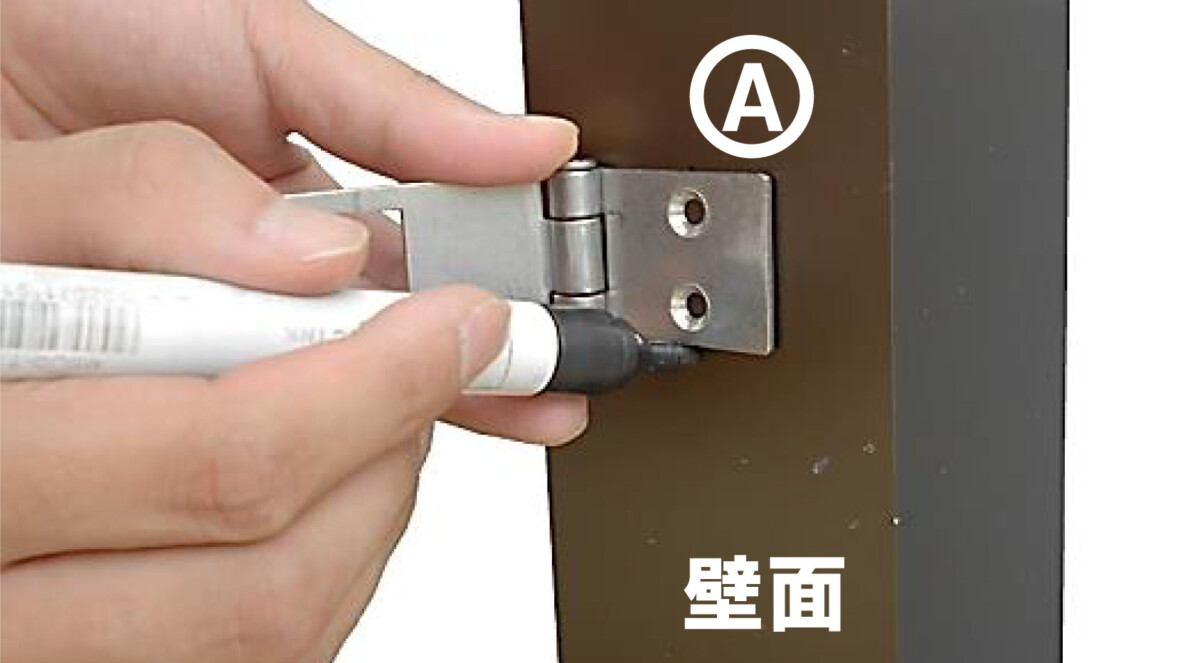

①取り付ける壁面に「片開鍵掛」を取付けたい（操作しやすい）位置に目印をつけます。

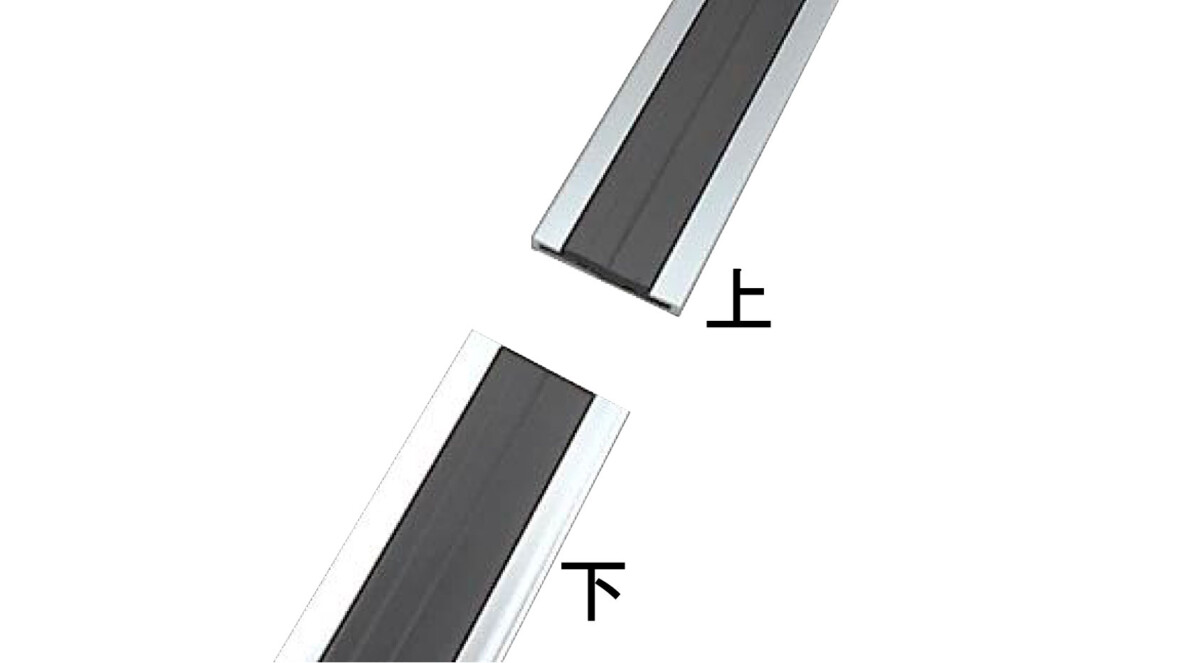

②片開用枠とＭＧベルトは、片開鍵掛を取り付ける箇所でカットする必要があるので、それぞれ 上下寸法に合わせカットします。（片開鍵掛はＨ=30mm）

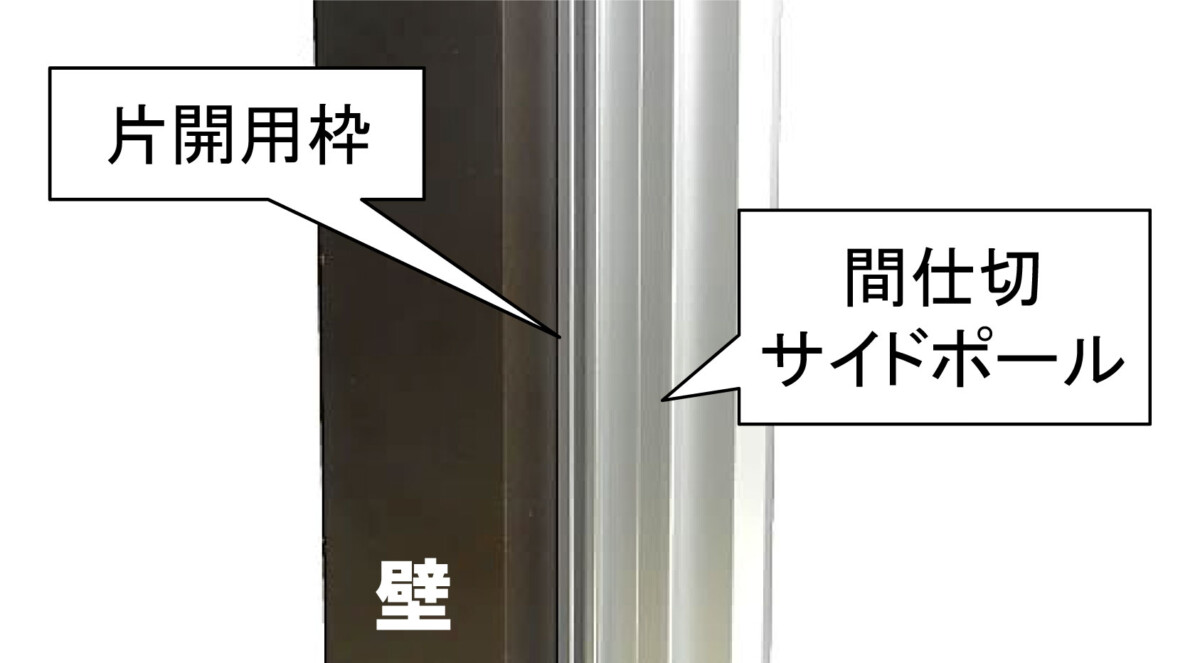

③サイドポールと片開用枠にズレが無いよう左右位置の調整をします。（取付位置の確認）

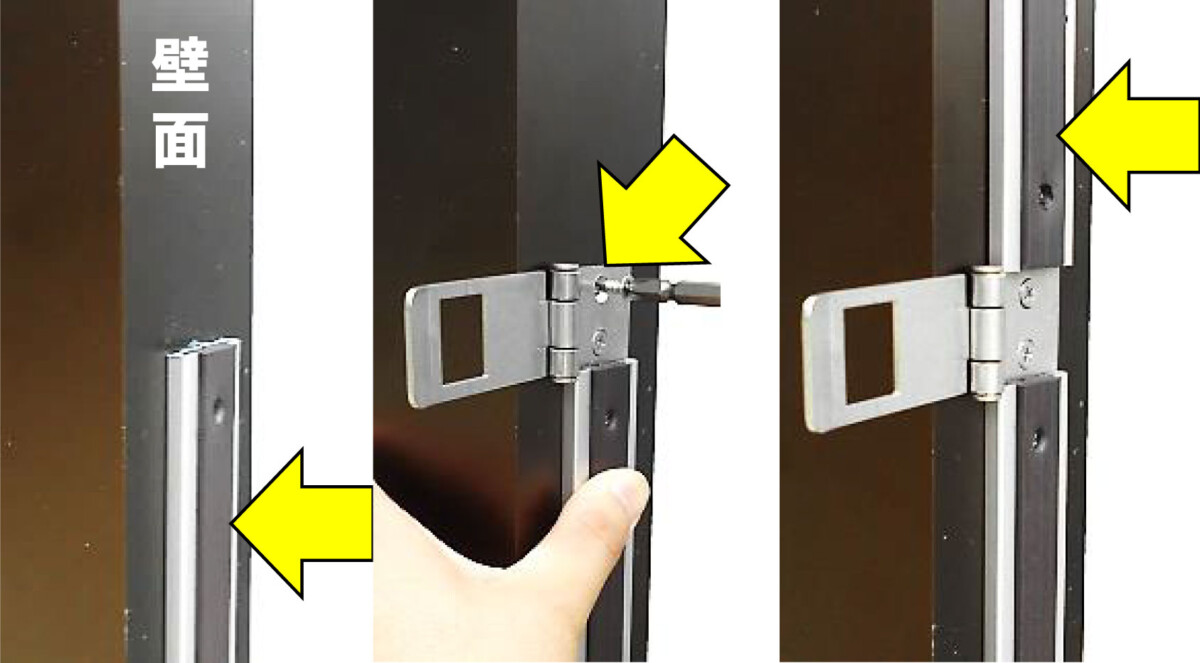

④下から、ＭＧベルトを組み込んだ片開用枠、片開鍵掛（パーツ ）、残りの片開用枠の順に壁面にM4皿頭ピアスビス（別売）で固定します。
※ＭＧベルトの中心線と片開鍵掛のビス穴の中心を合わせます。
※ＭＧベルトの中心線と片開鍵掛のビス穴の中心を合わせます。

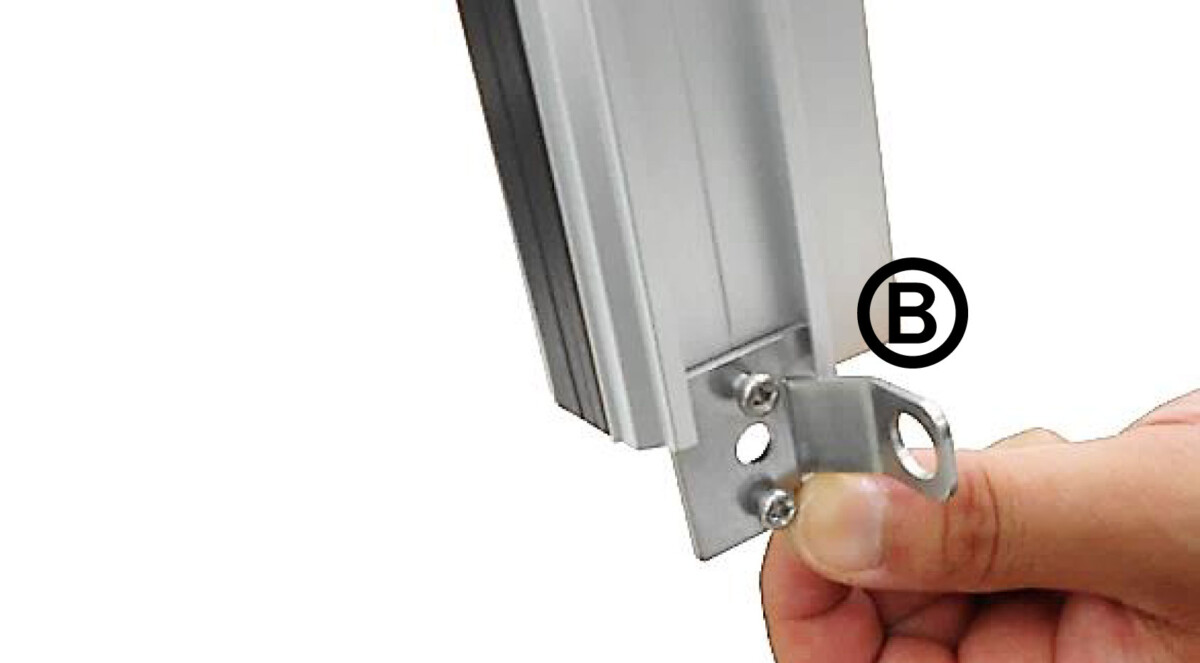

①片開鍵掛（パーツ ）をサイドポールの端部から挿入します。

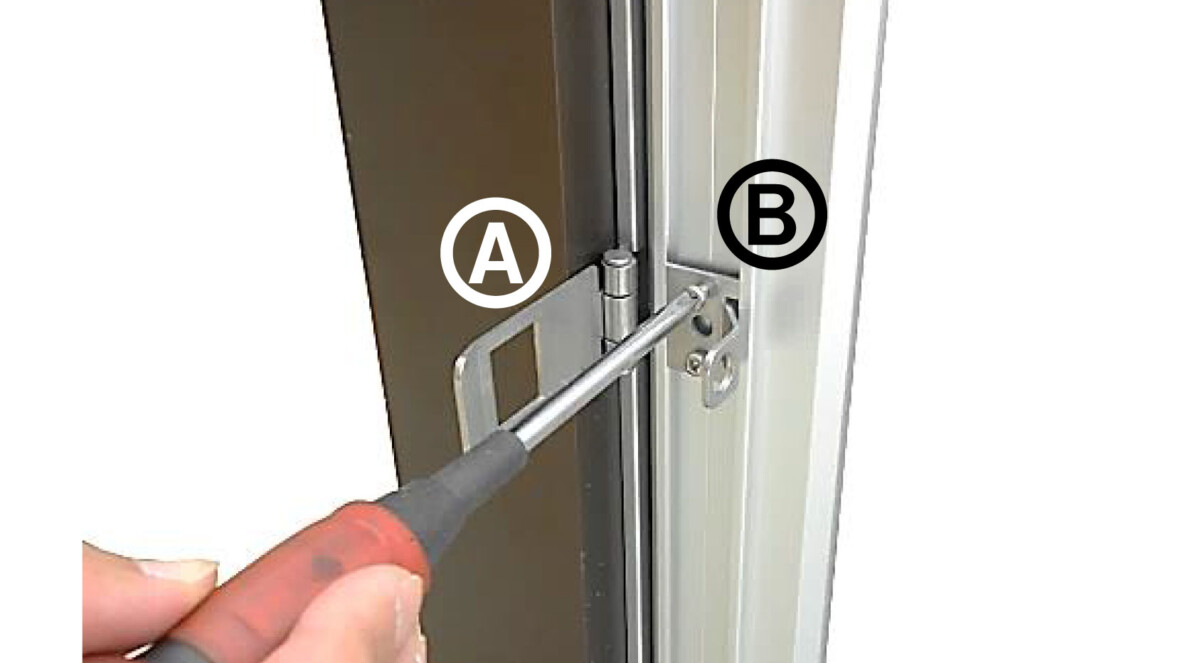

1-④で取り付けた片開鍵掛（パーツ ）の高さを合わせ押しネジで固定します。
取付完了！

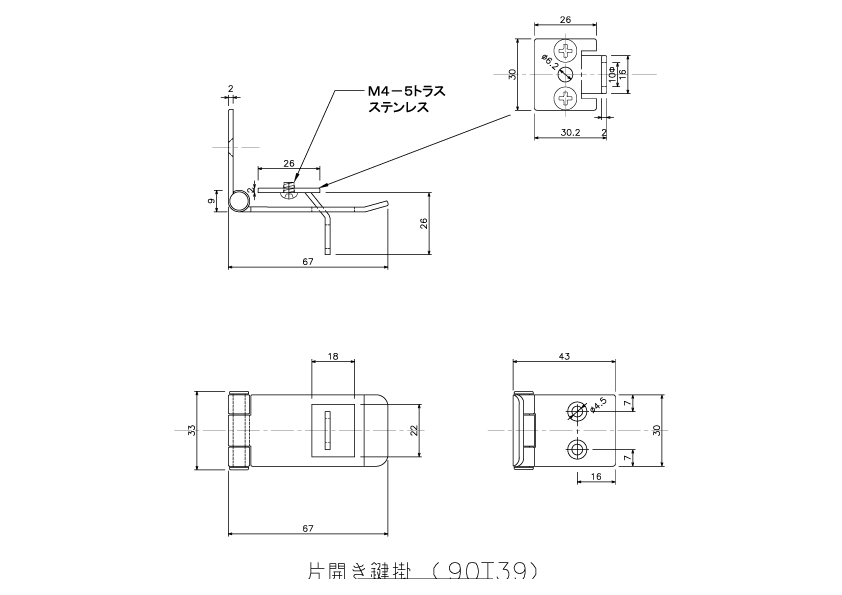

製品図面
