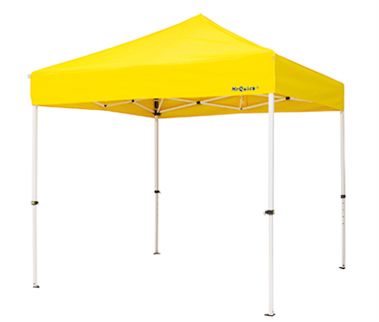

有限会社埼玉通商 ミスタークイック T-22 / TA-22(240×240)
ミスタークイックは簡単設営・撤去が可能！
①フレームを広げる
2名でフレームを左右に広げる
2名でフレームを左右に広げる
②天幕をかぶせる
③ジョイントピンをロック
角や中央支柱のスライドジョイントピンをロック。
天幕や補強布を整えながら、固定バンドを留める。
角や中央支柱のスライドジョイントピンをロック。天幕や補強布を整えながら、固定バンドを留める。
④支柱を持ち上げてスライド
脚台座を脚で踏み押さえながら支柱をスライドさせ、支柱を高くします。
支柱は左右2名が平行に持ち上げて下さい。
脚台座を脚で踏み押さえながら支柱をスライドさせ、支柱を高くします。支柱は左右2名が平行に持ち上げて下さい。
⑤完成

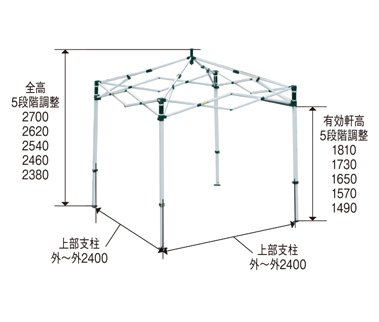

支柱の高さ(5段階あります)を合わせて完成です。
杭・ロープで支線をとる、もしくは所定の重りを使用し、風対策をお願いします。
支柱の高さ(5段階あります)を合わせて完成です。杭・ロープで支線をとる、もしくは所定の重りを使用し、風対策をお願いします。

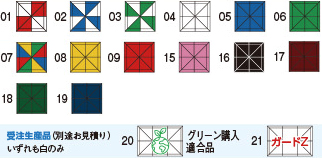

カラー天幕・横幕
| 仕様・重量 | T-22 スチール・アルミ複合タイプ | TA-22 総アルミタイプ |
|---|---|---|
| フレーム仕様 | 支柱：スチール 上部35角・下部28角 白粉体焼付塗装（防錆加工） サイドクロスフレーム：アルミ26×16 内部リブ有 接続具：強化プラスチック |
支柱：アルミ 上部35角・下部28角 アルマイト加工（防腐加工） 合金番号 6061 T-5 サイドクロスフレーム：26×16 内部リブ有 接続具：強化プラスチック |
| 天幕仕様 | 通常規格 ポリエステル100% 500D裏面ポリウレタン塗布 防水加工（耐水圧1500mm以上） 防炎製品認定・紫外線遮蔽率99.9%以上・遮光率カラー物99.7% 白96.7% ※下記2種類は受注生産品となります。価格は別途となります。 グリーン購入適合品 ポリエステル PU加工（防水・防炎加工）ガードZエステルターポリン（防汚・防水・防炎加工） |
|
| 横幕仕様 | 通常規格：天幕と共地 ファスナー接続 透明：PVC 0.3t（防水・耐寒加工）ファスナー接続 |
|
| フレームのみ重量※ | 24kg | 18.5kg |
| 天幕のみ重量 | 通常規格 3.2kg（受注生産品は除く） | |
| 寸法・付属品 | T-22 スチール・アルミ複合タイプ | TA-22 総アルミタイプ |
| 横幕一方幕 | 呼称品番W-221（寸法W2400×H2000） | |
| 横幕3方幕 | W-223（寸法W2400×H2000 3枚） | |
| 透明横幕一方幕 | 上記同様寸法 | |
| 透明横幕3方幕 | 上記同様寸法 | |
| 収納寸法 | 梱包箱寸法 フレーム280×280×1300・天幕430×130×520 天幕を付けたままフレーム収納カバーを被せた寸法 410×410×1280 |
|
| 付属品 | ロープ・自在付き各4本・杭（直径8mm×300mm）4本 フレーム・天幕・横幕各収納袋・取扱説明書 |
|
・フレーム収納袋・天幕収納袋
・杭、ロープ（自在付）各4本
（T-24、T-36、T-37サイズ：杭6本）
≪フレーム≫
スチール・アルミ複合タイプ：支柱スチール、桁アルミ、白粉体塗装
総アルミタイプ：支柱アルミ、桁アルミ、アルマイト加工
上部支柱 35mm/角、下部支柱 28mm/角
スチール・アルミ複合タイプ：支柱スチール、桁アルミ、白粉体塗装
総アルミタイプ：支柱アルミ、桁アルミ、アルマイト加工
上部支柱 35mm/角、下部支柱 28mm/角
≪接合部≫
強化プラスチック（グラスファイバー＋ナイロン6化合物）
≪天幕生地≫
ポリエステル100% 600D・ポリウレタン塗布
耐水圧1000m/m 防炎加工 紫外線吸収剤配合
紫外線遮光率100%（白99%）
天幕配置変更
2022年11月より一部配色の天幕配置変更が予定されております。
