BXテンパル株式会社 ケムストップⅡ
災害時の安心安全を追求し従来の垂れ壁が抱える問題を解決。
“軽量で割れない” 不燃シート防煙たれ壁。
高透明感の生地を導入した「ケムストップ II」は、商業施設やオフィスなどに必要な防煙区画に 安心の設備をご提案します。
テクニカルマニュアル(テンション型TM-KMST-06.2_)
テクニカルマニュアル(スリムパネル型_TM-TM-KMS2：SP-04)
テクニカルマニュアル（パワーパネル型TM-KMSP-07.1）
製品仕様
《ケムストップⅡ テンション型》
下枠・中間枠を無くしたすっきりデザイン1シートで長尺対応
下枠・中間枠を無くしたすっきりデザイン1シートで長尺対応
| 対応間口(W) | 対応高さ(H) | 製品重量 |
|---|---|---|
| 500～15000mm | 250～800mm <500タイプ> |
1.5kg/m (W8000×H500の場合) |

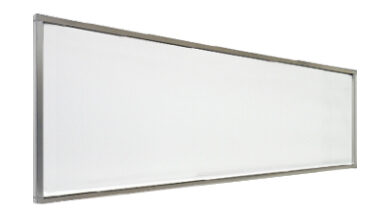

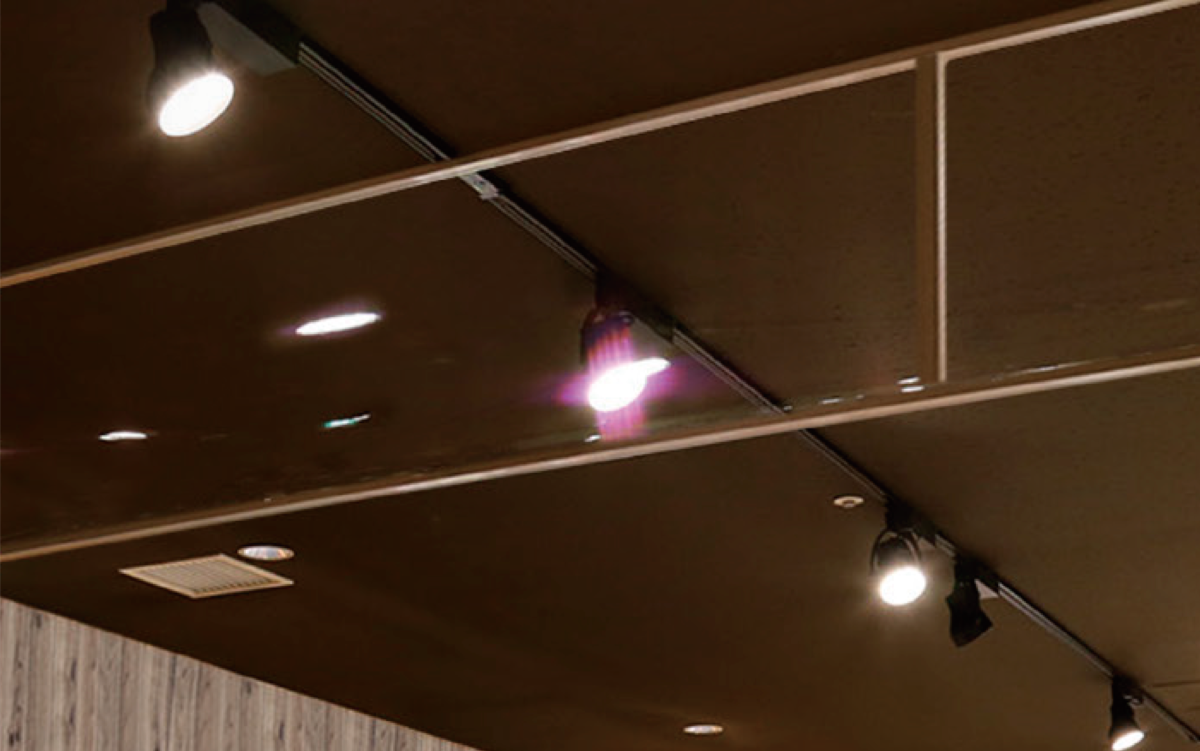

《ケムストップⅡ スリムパネル型》
意匠性に優れた細いフレーム枠で1ユニットをパネル化
意匠性に優れた細いフレーム枠で1ユニットをパネル化
| 対応間口(W) | 対応高さ(H) | 製品重量 |
|---|---|---|
| 500～∞mm | 250～800mm <500タイプ> |
1.2kg (W1500×H500の場合) |

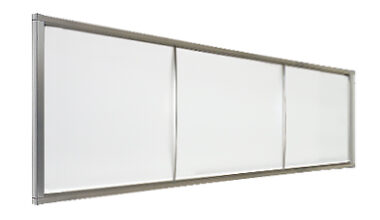

《ケムストップⅡ パワーパネル型》
強度重視のフレーム枠L字型にも対応可能な高い汎用性
強度重視のフレーム枠L字型にも対応可能な高い汎用性
| 対応間口(W) | 対応高さ(H) | 製品重量 |
|---|---|---|
| 500～∞mm | 250～800mm <500タイプ> |
3.5kg (W2000×H500の場合) |
シートバリエーション
建築基準第２条第９号及び同法施行令第 108条 の２（不燃材料認定）適合品【国土交通大臣認定】

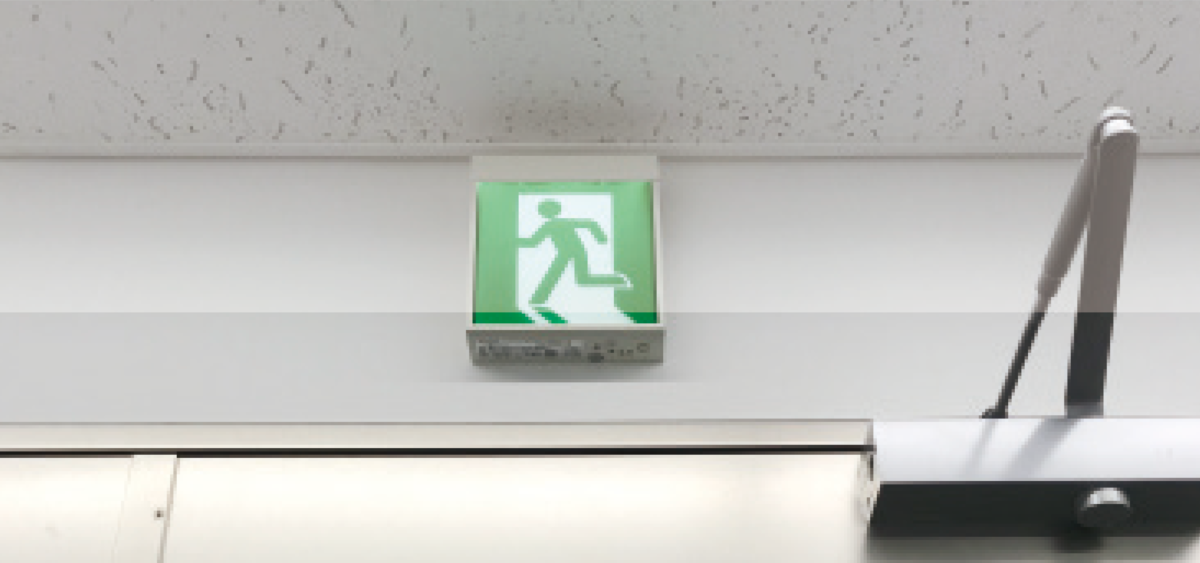

《透明 TP-CSβ090》
帯電防止で埃が付きにくい！
透光率 96.6％
ヘイズ値 1.0％
帯電防止で埃が付きにくい！透光率 96.6％
ヘイズ値 1.0％

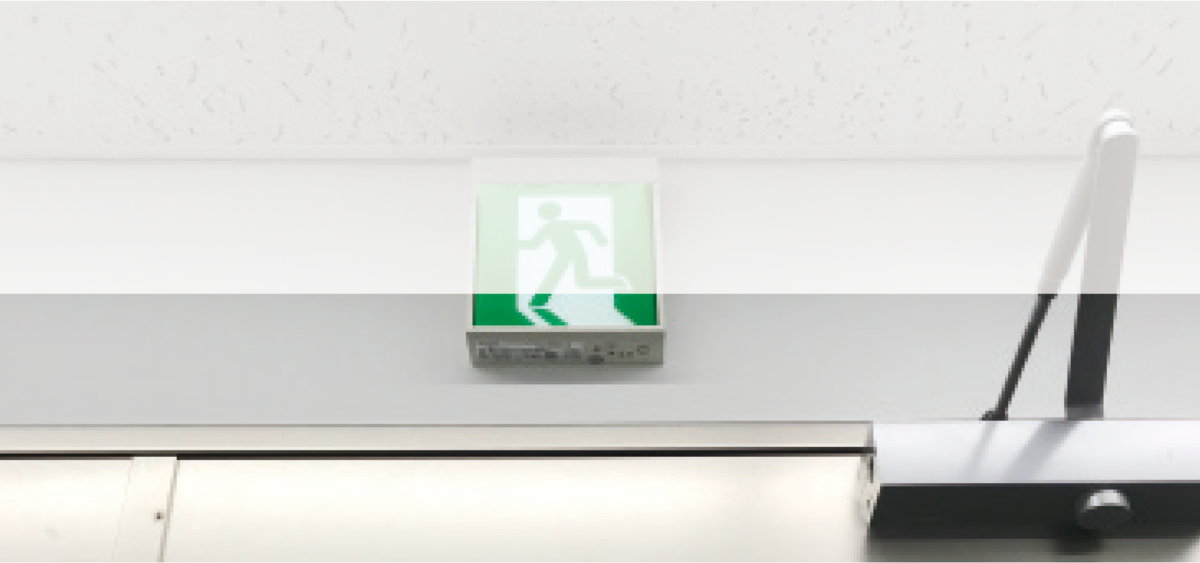

《半透明 TP-V058》
帯電防止で埃が付きにくい！
透光率 58％
ヘイズ値 97.7％
帯電防止で埃が付きにくい！透光率 58％
ヘイズ値 97.7％

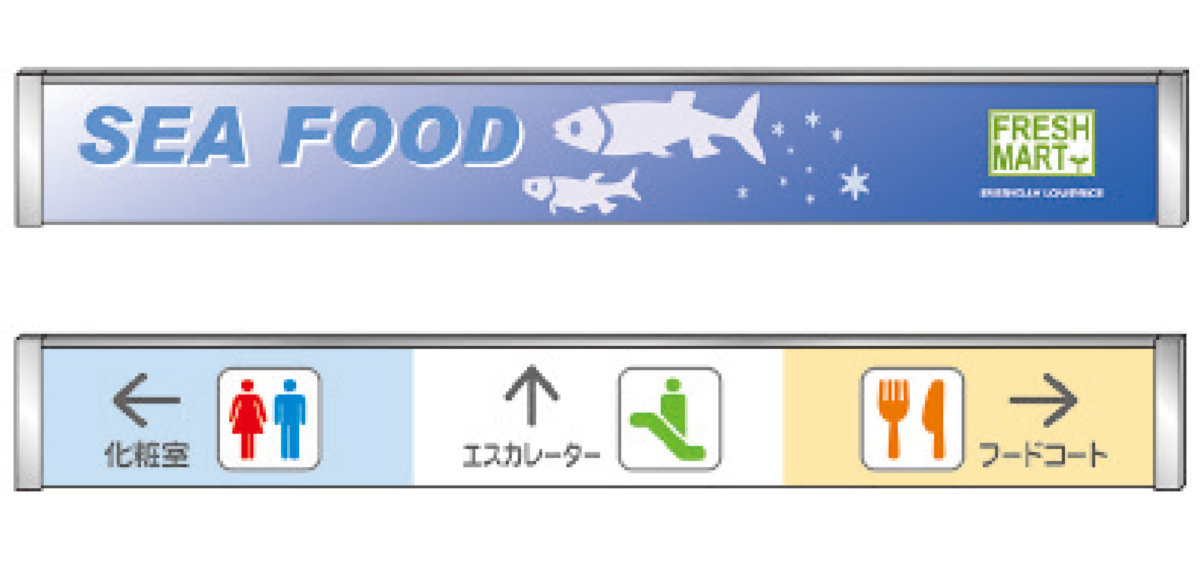

《サインタイプ TP-IJ101》
両面印刷対応
インクジェットシート
両面印刷対応インクジェットシート
軽い・割れない・飛散しない
《不燃性》
シートはグラスファイバーを使用した不燃認定品。火災時も優れた耐久性を発揮。
《軽量》
ガラスと比べ重量は10分の1※落下時の危険を低減※テンション型の場合。
《割れない》
シートは、ガラスと違い衝撃や歪みに強く、割れないため破片の落下や飛散による被害を防ぎます。
《簡単施工》
軽量のため、持ち運びや取り回しが容易で施工が簡単。取り付けは、新設・既設からの交換を問わず柔軟な対応が可能です。
《バリエーション》
3種類のフレーム型と3種類のシートバリエーション（透明タイプ、半透明タイプ、サインタイプ）の中からお選びいただけます。
シートはグラスファイバーを使用した不燃認定品。火災時も優れた耐久性を発揮。
《軽量》
ガラスと比べ重量は10分の1※落下時の危険を低減※テンション型の場合。
《割れない》
シートは、ガラスと違い衝撃や歪みに強く、割れないため破片の落下や飛散による被害を防ぎます。
《簡単施工》
軽量のため、持ち運びや取り回しが容易で施工が簡単。取り付けは、新設・既設からの交換を問わず柔軟な対応が可能です。
《バリエーション》
3種類のフレーム型と3種類のシートバリエーション（透明タイプ、半透明タイプ、サインタイプ）の中からお選びいただけます。
※BXテンパル株式会社様 動画ページより
新設や既存垂れ壁の入替えなどに合せ、３つの形状をラインアップ。

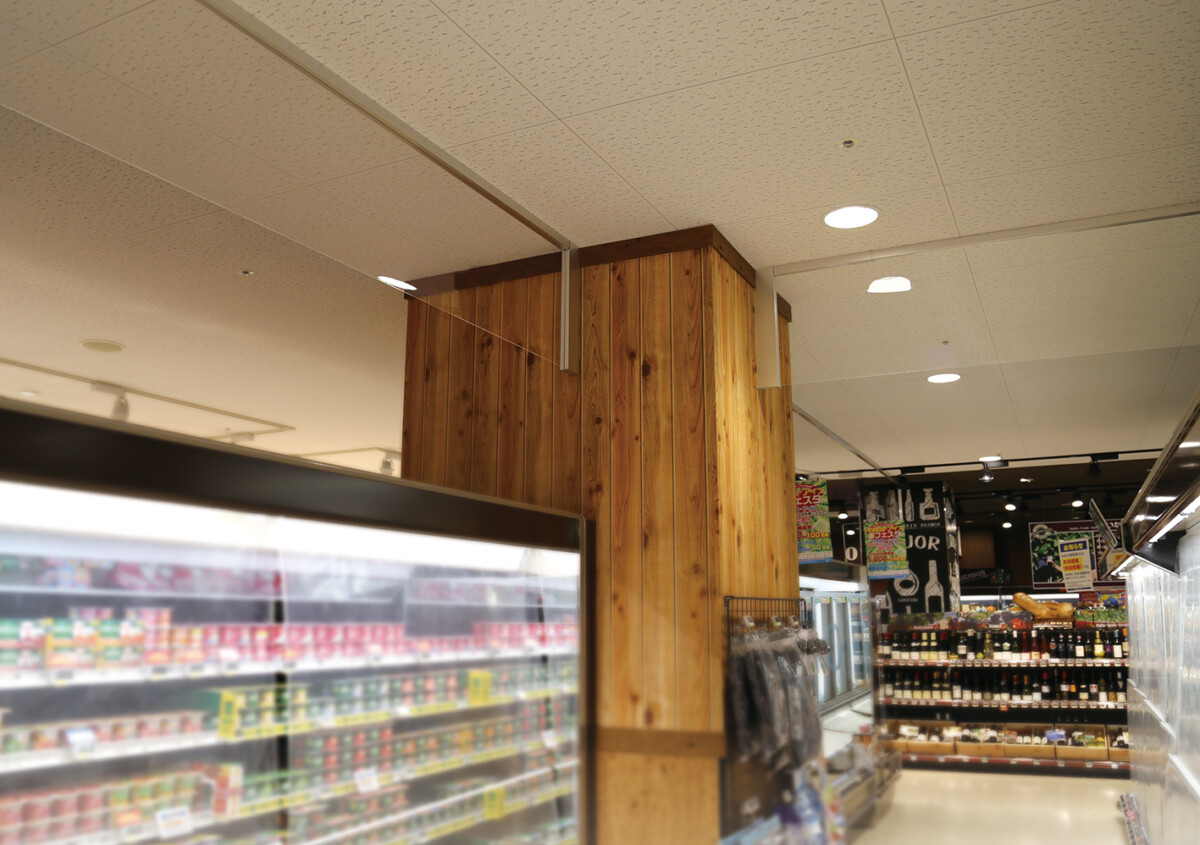

両端よりテンションを与え製品下部の枠材をなくし、１シートで長尺対応の「テンション型」。
意匠性に優れた細いフレーム枠で１ユニットをパネル化した「スリムパネル型」(新登場)。
強度重視のフレーム枠の「パワーパネル型」。

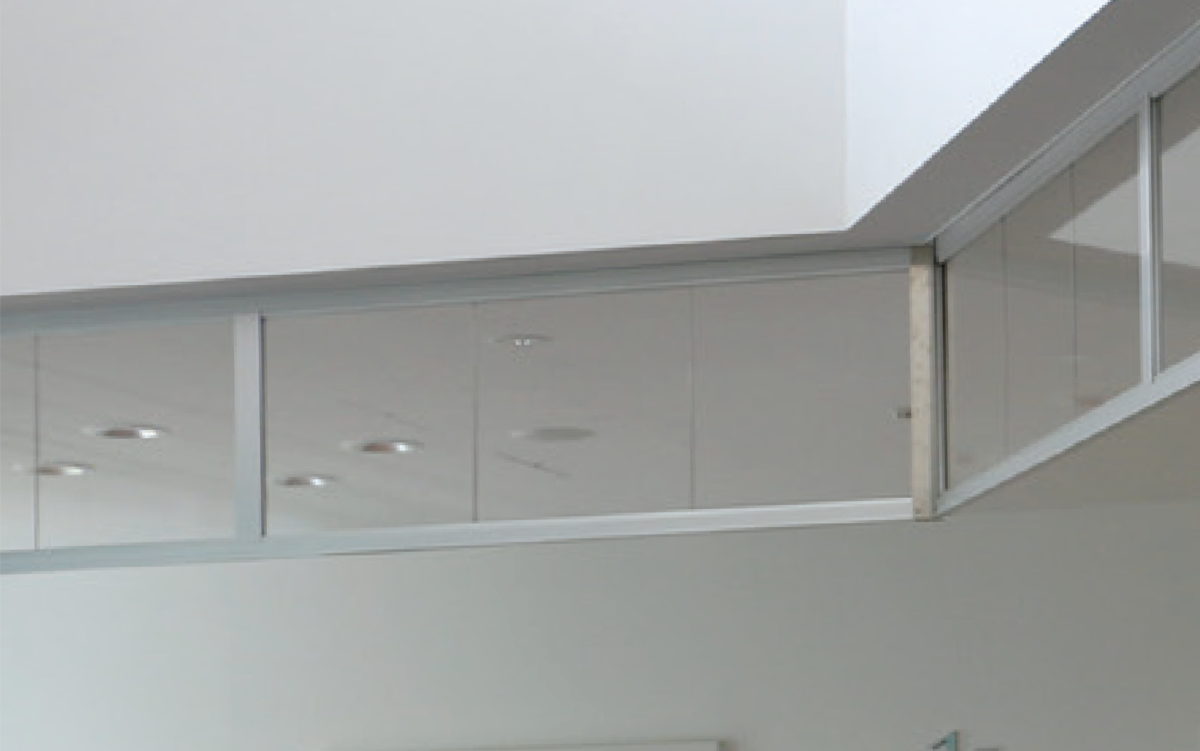

パネルユニットは共にＬ字型にも対応可能な汎用性の高い仕様になっています。
両端よりテンションを与え製品下部の枠材をなくし、１シートで長尺対応の「テンション型」。
意匠性に優れた細いフレーム枠で１ユニットをパネル化した「スリムパネル型」(新登場)。
強度重視のフレーム枠の「パワーパネル型」。
パネルユニットは共にＬ字型にも対応可能な汎用性の高い仕様になっています。
■建築基準法施行令第126条の2第1項（排煙設備の規定）
特殊建築物（病院、ホテル、学校、百貨店など）で床面積が500㎡を超える建築物や、階数が3以上で床面積が500㎡を超える建築物では天井面より50㎝以上下方に突出した垂壁で区画する必要があります。
■ 建築基準法施行令第128条の3第1項第6号（地下街の規定）
地下街の地下道には床面積300㎡以内ごとに天井面より80㎝以上下方に突出した垂壁で区画する必要があります。

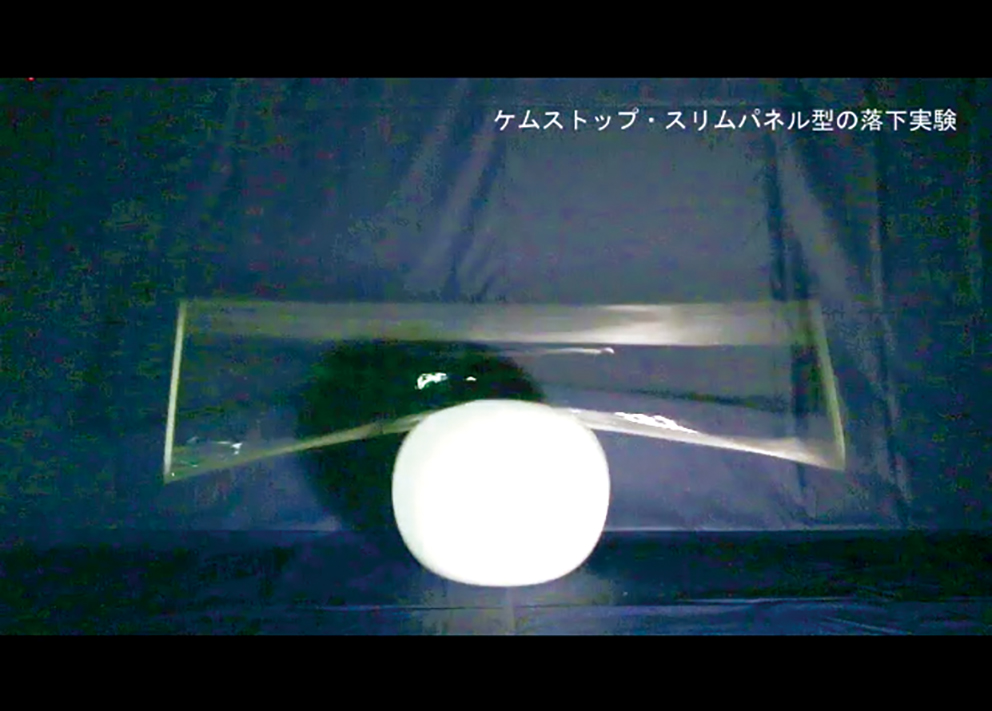

落下実験
従来のガラス製から不燃シート製にすることで、地震の時、万が一落下の場合でも、衝撃やガラス飛散による人や機械設備への甚大な被害を軽減します。
商業施設やオフィス、工場、物流施設などの安心安全対策に。
商業施設やオフィス、工場、物流施設などの安心安全対策に。
あらゆる場所で、災害時と平時の安心・安全を追求！
近い未来起こりうる巨大地震によっておこりうる火災などによる被害。
日常の些細な事がきっかけでおこる事故から労働災害まで。
世の中の防災意識は確実に高まりつつあります。
災害発生時だけでなく平時にも、オフィスや商業施設、工場などあらゆる場所で、安心で安全な環境をサポートしてくれる商品です。
