エルパティオ・プラスソーラー BXテンパル株式会社 - 電源工事不要- 株式会社星野商店

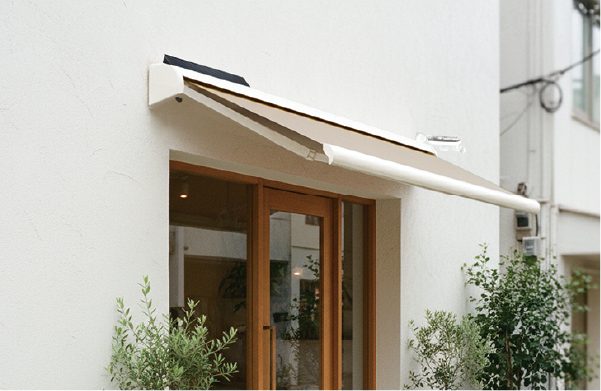

電気工事に縛られない自由な設置
太陽光で充電し、外部電源を必要とせず、電気工事なしで導入可能です。
庭やテラス、店舗など幅広い場所に取り入れられます。

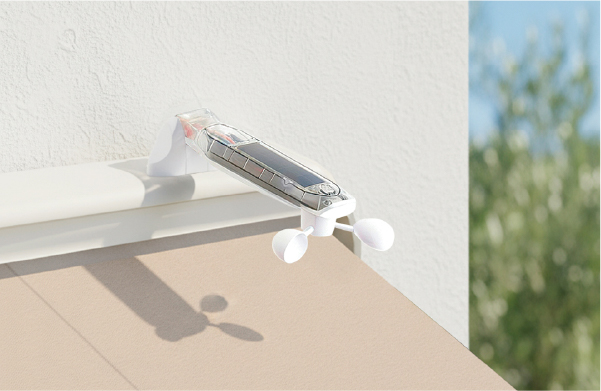

風と光に応えるスマート機能
風力・陽光センサーが環境を感知し、強風や日差しに応じて自動で開閉します。

便利さと安心を兼ね備えた操作性
ソルエレ（SolEle）専用リモコンで簡単に操作できます。 1つのリモコンで複数台のオーニングを操作することも可能です。

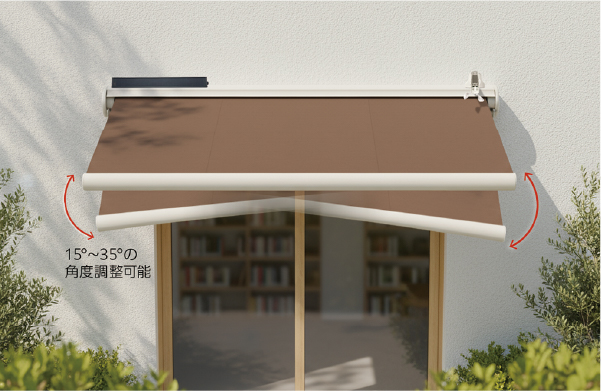

取り付け後も自在に角度調整
西日などの日射角度に合わせて、キャンバス角度を変更できます。

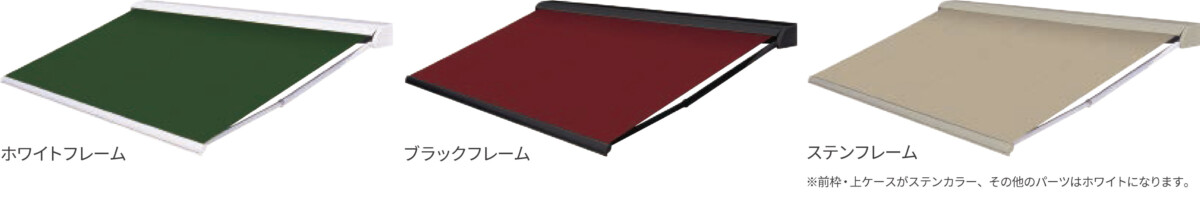

3種類のフレームカラーからご自由にお選びいただけます。
キャンバスはメロディーキャンバス25色！
https://www.hoshino-t.co.jp/products/readymade-tent/melodycanvas

間口(W)	1,940 ～ 4,670mm
出巾(D)	1.0 / 1.5 / 2.0m
生地勾配	15°～ 35° ※角度調整可
操作方法	電手動
取付高さ	一般戸建住宅2階 / 集合住宅2階まで ※3階はベランダ等があり、地上階まで落下しない場所があること。電動・風力センサー標準設置。

■ 規格サイズ
■ 間口（Ｗ）：1,940 ～4,670 mm
■ 出巾（Ｄ）：1.0 / 1.5 / 2.0m
■ 勾配（）：15°～35°※角度調整可

※1 下ケースはオプション品です。（下ケースには下ケースホルダー・締結部品が含まれます）
※2 補助ベースプレートは間口規格2間及び2.5間で使用。
※3 補助ベースブラケットは間口規格2間及び2.5間で使用。
※4 中央の上ケースホルダーは間口規格2間及び2.5間で上ケースを設定した場合で使用。
※5 フリルはご指定時のみ設定。（オプション）
※6 ベースカバーはオプション品です。（セット部品にカバーキャップ・締結部品が含まれます）

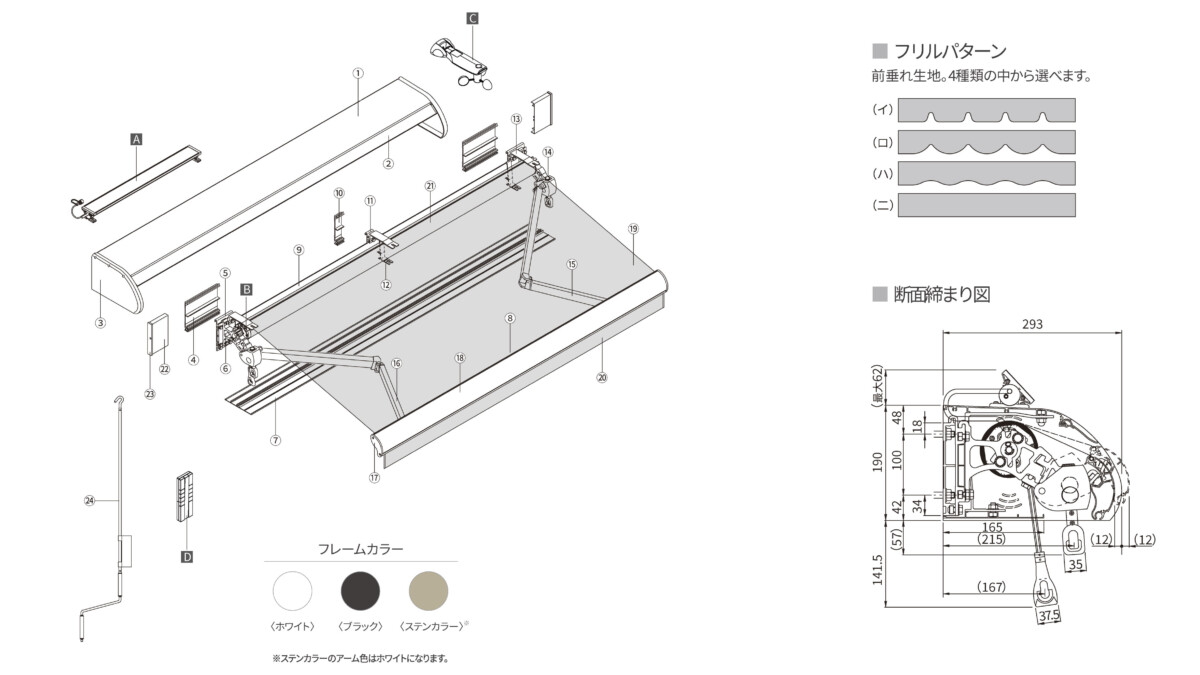

※図はキャンバス角度15（° 点線）～35（° 実線）時での納まりです。キャンバス角度によって、前枠の納まり位置は変化します。

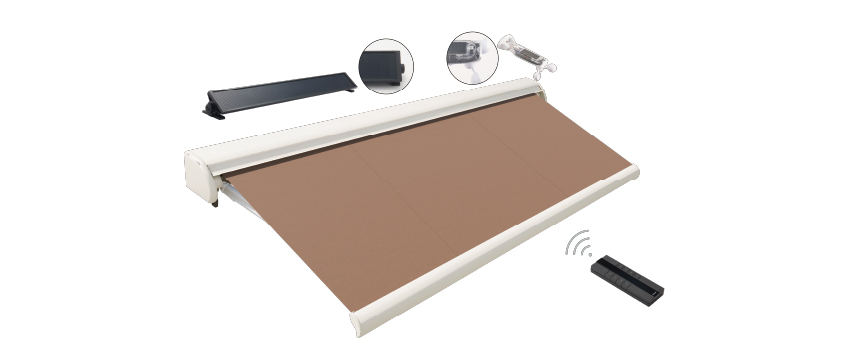

ソルエレ

No.	名称
A	DCモーター用ソーラーステーション
B	CSI-DCモーター（電手動ギア付）
C	DCモーター用風力・陽光センサー
D	DCモーター用リモコン

名称

No.	名称
①	上ケース
②	フロントカバー
③	ケース側板
④	ベースプレート
⑤	ベースブラケット
⑥	サイドブラケット
⑦	下ケース　※1
⑧	水平器（前枠裏側）
⑨	ベースガイド
⑩	補助ベースプレート　※2
⑪	補助ベースブラケット　※3
⑫	下ケースホルダー
⑬	上ケースホルダー　※4
⑭	アームブラケット
⑮	アーム（右）
⑯	アーム（左）
⑰	前枠キャップ
⑱	前枠
⑲	キャンバス
⑳	フリル　※5
㉑	巻取パイプ
㉒	ベースカバー　※6
㉓	カバーキャップ
㉔	クランクハンドル

※キャンバス重量（メロディーキャンバスストライプ：0.525kg/㎡）を含む。（標準フリルも含む）
※上記重量表には、ソーラーステーション（1.07kg）、および風力・陽光センサー（0.2kg）の重量は含まれておりません。上ケースに設置する場合は、加算してください。
※間口規格4,670mm（2.5間用）時では、使用するアームが異なる為、最小間口は（　）寸法となります。

※張り出し時の数値は参考値ですので、設置時の目安としてご使用下さい。
※ 取り付け面の倒れ、キャンバスの重み、リミット設定の状況によってはキャンバス角度が設定通りにならない場合もあります。
※ 最小角度（15° ）及び最大角度（35° ）では、左右の取り付け面の倒れや角度可変機構の個体差により、前枠が水平にならない場合があります。調整可能な角度可変機構側を操作して、水平になるようご使用ください。
※間口規格4,670mm（2.5間用）時では使用するアームが異なる為、（　）寸法となります。
※ 回転リングの下に庇などの障害物などがある場合、角度可変機能は操作できない場合がありますのでご注意ください。

間口規格（W）	タイプ	出巾規格（D）			上ケース	オプション
間口規格（W）	タイプ	1.0m	1.5m	2.0m	上ケース	下ケース
1,940mm(1.0間用)	ソーラー	17.7	20.2	―	4.7	2.4
2,850mm(1.5間用)	ソーラー	21.2	23.9	25.6	6.6	3.6
3,760mm(2.0間用)	ソーラー	25.0	27.9	29.8	8.7	4.7
4,670mm(2.5間用)	ソーラー	36.0	40.0	43.0	10.6	5.8
最小間口				1,375mm	1,855mm （2,345mm）	2,345mm （2,875mm）

※キャンバス重量（メロディーキャンバスストライプ：0.525kg/㎡）を含む。（標準フリルも含む）
※上記重量表には、ソーラーステーション（1.07kg）、および風力・陽光センサー（0.2kg）の重量は含まれておりません。上ケースに設置する場合は、加算してください。
※間口規格4,670mm（2.5間用）時では、使用するアームが異なる為、最小間口は（　）寸法となります。

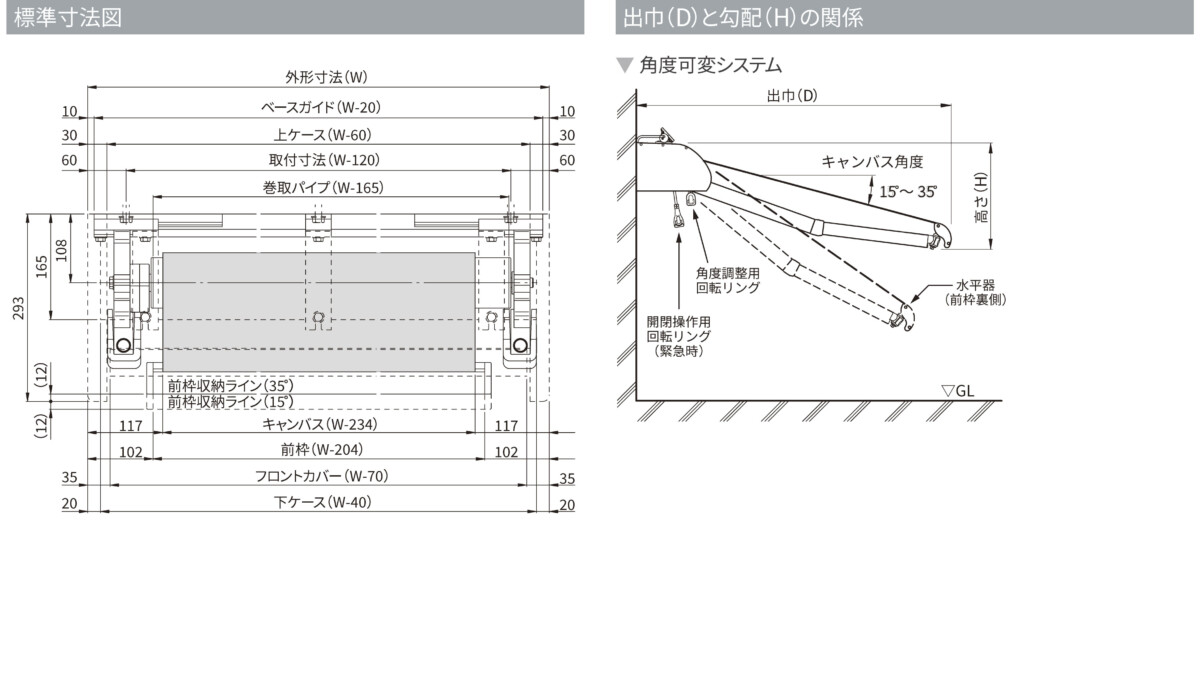

出巾規格		1.0m		1.5m		2.0m
出巾規格		出巾	高さ	出巾	高さ	出巾	高さ
角度	15°	1,215	405	1,650(1,790)	515(565)	2,125(2,150)	655(660)
	20°	1,185	500	1,600(1,745)	655(705)	2,065(2,095)	820(830)
	25°	1,145	585	1,545 (1,680)	775 (835)	1,990 (2,020)	980 (995)
	30°	1,095	665	1,480 (1,610)	890 (965)	1,905 (1,935)	1,140 (1,150)
	35°	1,035	740	1,405 (1,525)	1,000 (1,080)	1,810 (1,830)	1,280 (1,295)

※張り出し時の数値は参考値ですので、設置時の目安としてご使用下さい。
※ 取り付け面の倒れ、キャンバスの重み、リミット設定の状況によってはキャンバス角度が設定通りにならない場合もあります。
※ 最小角度（15° ）及び最大角度（35° ）では、左右の取り付け面の倒れや角度可変機構の個体差により、前枠が水平にならない場合があります。調整可能な角度可変機構側を操作して、水平になるようご使用ください。
※間口規格4,670mm（2.5間用）時では使用するアームが異なる為、（　）寸法となります。
※ 回転リングの下に庇などの障害物などがある場合、角度可変機能は操作できない場合がありますのでご注意ください。

［1］ソーラーステーションの設置位置
本製品は太陽光による充電となります。上部に障害物がある場合は充電が不十分となり、動作出来ない可能性があります。ソーラーパネルに太陽光が長く、よくあたる場所に設置してください。

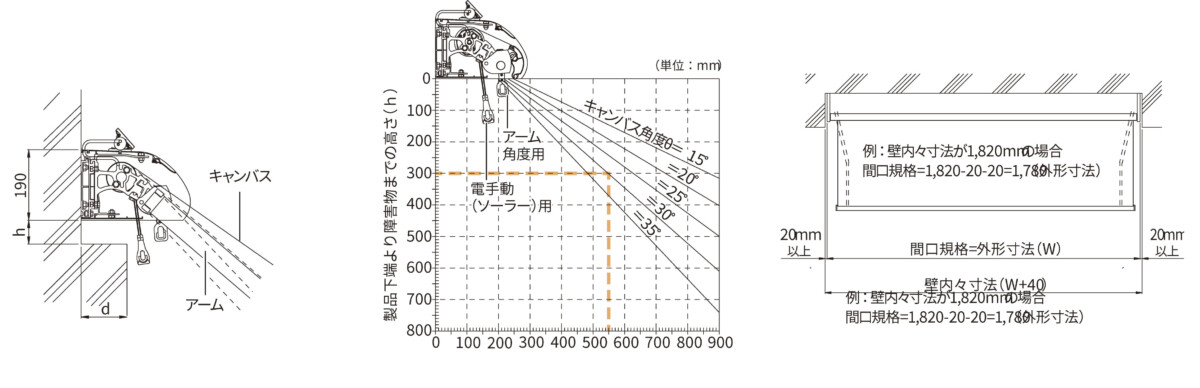

［2］オーニングの取り付け高さ
取り付け部分の上下に障害物がある場合は、取り付け位置に注意して下さい。［下部に障害物がある場合］駆動方式により製品下端と障害物上端及び障害物の出巾を下記表を参考に確保して下さい。障害物の出巾（d）とキャンバス勾配によって高さ寸法（h）は変わりますので、下図を参考にして下さい。
［3］外形寸法の設定
間口規格は外形寸法（ケース側板外々）を基準としています。［袖壁のある壁面等に設置する場合］袖壁面とケース側板のすき間が20mm以上になるように外形寸法を設定して下さい。
［4］取り付け場所の制限
取り付け場所は、一般の戸建て住宅２階、集合住宅２階までを基準として取り付けてください。強風の影響を受けやすい場所への取り付けは、お避け下さい。
［注意］
※アームの点線は風で吹き下げられた時の位置を表します。
※取り付け面の倒れ、キャンバスの重み等によっては、キャンバス角度が設定通りにならない場合もあります。
※障害物の出巾（d）によっては角度可変機能が使用できない場合がありますのでご注意ください。
例：キャンバス角度30°で障害物の出巾（d）が550mmの場合、高さ寸法（h）は300mm以上確保

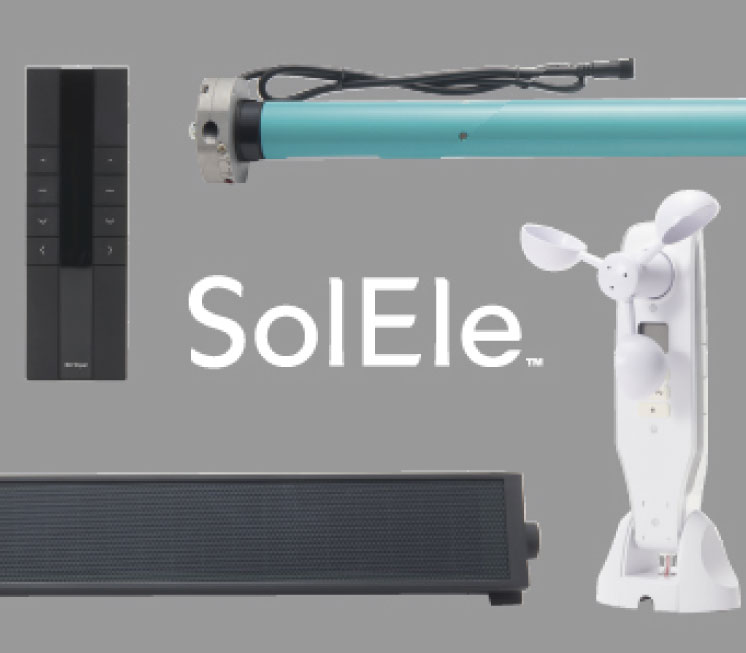

ソルエレ（SolEle）

ソーラー発電で自立開閉を可能にするソーラーバッテリーユニット。
