株式会社ヤボシ(フジ) 【スチールドアハンガー】ヤボシ(フジ)プレート
仕上：クロメートメッキ
材質：普通鋼
扉上部にのせて固定し、吊車と連結します。

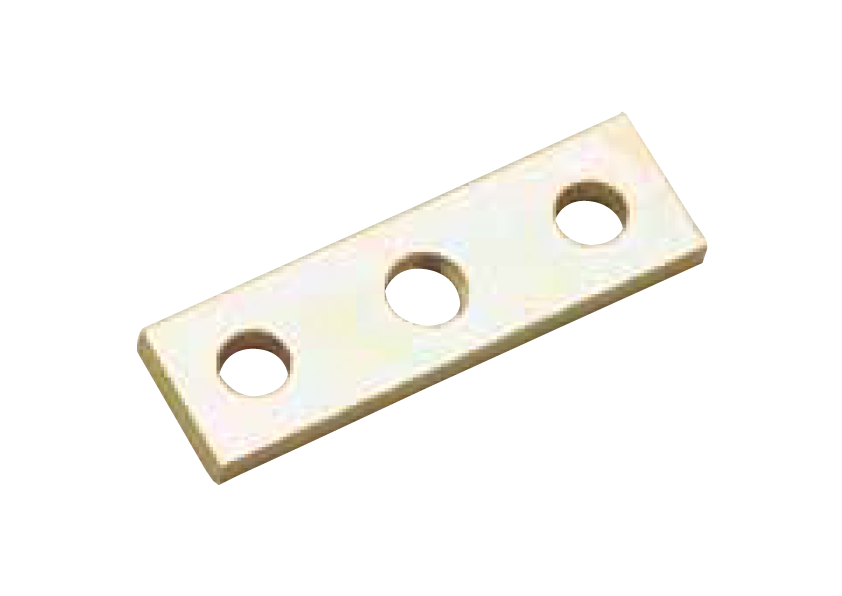

製品図面（２号、３号）

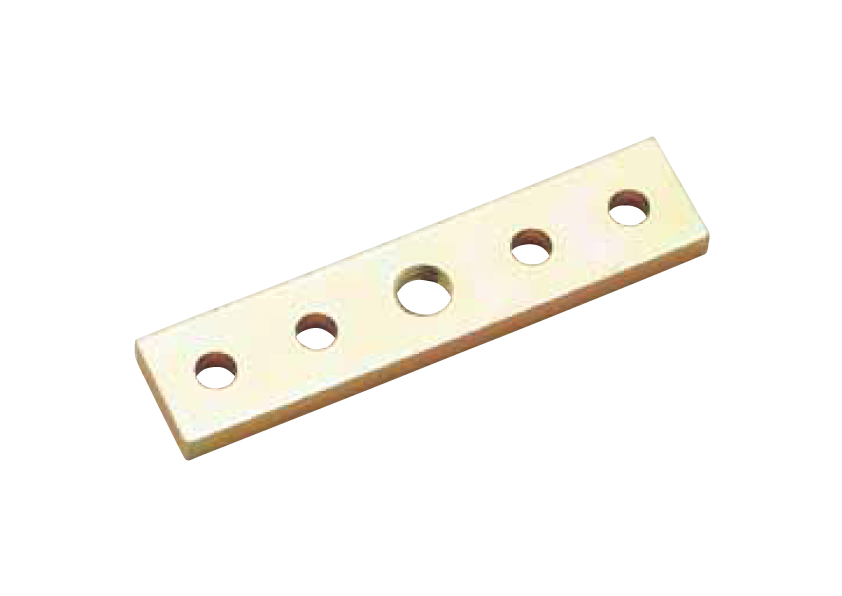

製品図面（４号、５号、７号）
| 品番 | 呼称 | A | B1 | B2 | C | E | d（タップ） | t | 取付穴 | 摘要 | 1箱入 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2PL | 2号 | 80 | 54 | – | 25 | 10 | W1/2 | 6 | 2個 | 5号・6号兼用 7号・8号兼用 |
20 |
| 3PL | 3号 | 100 | 68 | – | 32 | 10 | W5/8 | 9 | 20 | ||
| 3PL12M M12単車専用 |
100 | 60 | – | 32 | 9 | M12 | 9 | – | |||
| 4PL | 4号 | 145 | 60 | 115 | 32 | 10 | W5/8 | 10 | 4個 | – | |
| 5PL | 5号 | 205 | 80 | 160 | 50 | 15 | W3/4 | 12 | – | ||
| 7PL | 7号 | 300 | 110 | 220 | 65 | 24 | W1″ | 22 | – |
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
