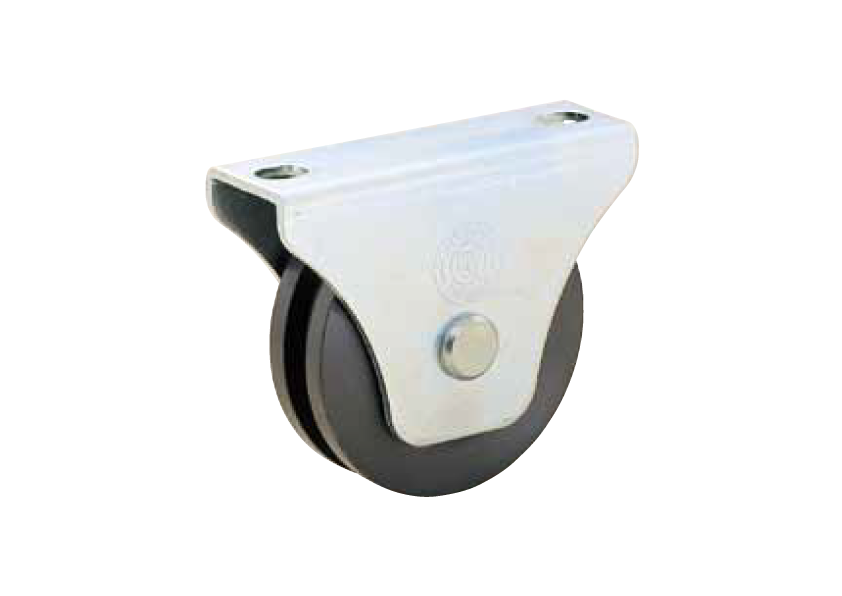

株式会社ヤボシ(フジ) 【重量車ドアシーブ】ヤボシ(フジ)フジロイヤル重量車K型(枠付)

枠  :クロメートメッキ
    SPHC
車  :鋳鉄 黒染仕上げ
レール:フラットバー

製品図面

品番 A B C D E F G H I J K t 2個当り
耐重kg
1梱入 1箱入
R50K 50 33 100 42 64.5 70 15 11 6 7.5 20 3.2 350 20 2
R60K 60 37.5 100 47 67.3 70 15 11 6 7.5 25.4 3.2 450 20 2
R75K 75 37.5 120 47 90.5 95 15 11 6 7.5 25.4 3.2 600 20 2
R90K 90 37.5 120 47 98 95 15 11 8 10.5 25.4 3.2 700 20 2
R105K 105 40 145 52 121 115 15 11 8 14 28 3.2 800 20 2
R120K 120 40 145 52 128.5 115 15 11 8 14 28 3.2 1000 12 2
R150K 150 60 250 88 165 185 35 20.5 10 27 43 6.0 2000 4 1

※仕様・寸法については、予告なく変更することがありますのでご了承ください。
