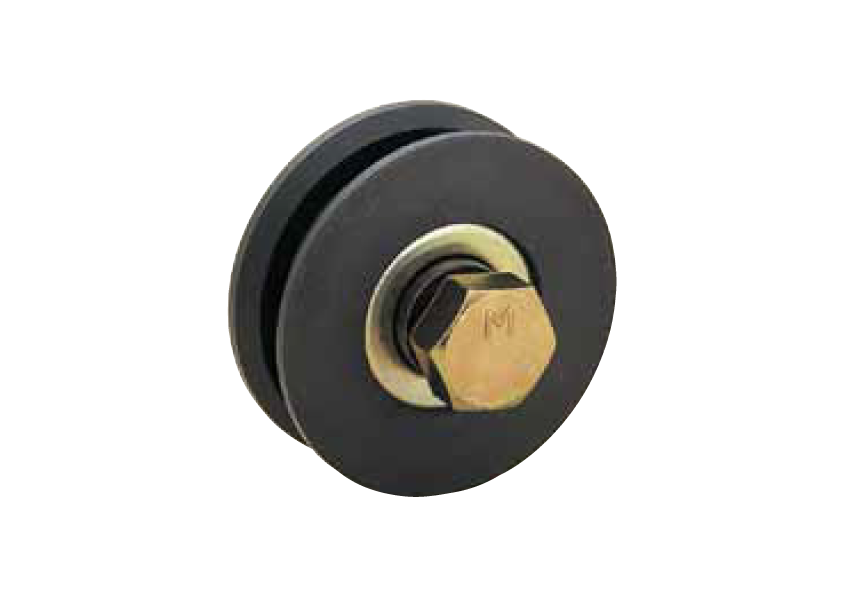

株式会社ヤボシ(フジ) 【重量車ドアシーブ】ヤボシ(フジ)フジキング重量戸車Ｈ型（車のみ）ボルト、ナット付
車 ：鋳鉄 黒染仕上げ
レール：アングル、フラットバー兼用
製品図面
| 品番 | A | B | C | D | E | F | G | 使用ボルト | 1箱入 |
|---|---|---|---|---|---|---|---|---|---|
| K50H-N | 50 | 18 | 10 | 21.5 | 11 | 38 | 7.6 | M10×35 | 2 |
| K60H-N | 60 | 20 | 13 | 25 | 11 | 48 | 7.6 | 1/2×45 | 2 |
| K70H-N | 70 | 24 | 16 | 28 | 16 | 52 | 10.5 | M16×50 | 2 |
| K80H-N | 80 | 24 | 16 | 28 | 16 | 62 | 10.5 | M16×50 | 2 |
| K90H-N | 90 | 29 | 20 | 34 | 21 | 69 | 12 | M20×60 | 2 |
| K100H-N | 100 | 30 | 20 | 34 | 22 | 76 | 14 | M20×60 | 2 |
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
