株式会社ヤボシ(フジ) 【スチールドアハンガー】ヤボシ(フジ)エプロン
仕上：ウレタン塗装
材質：SPHC
木製扉等と吊車の連結に使用します。

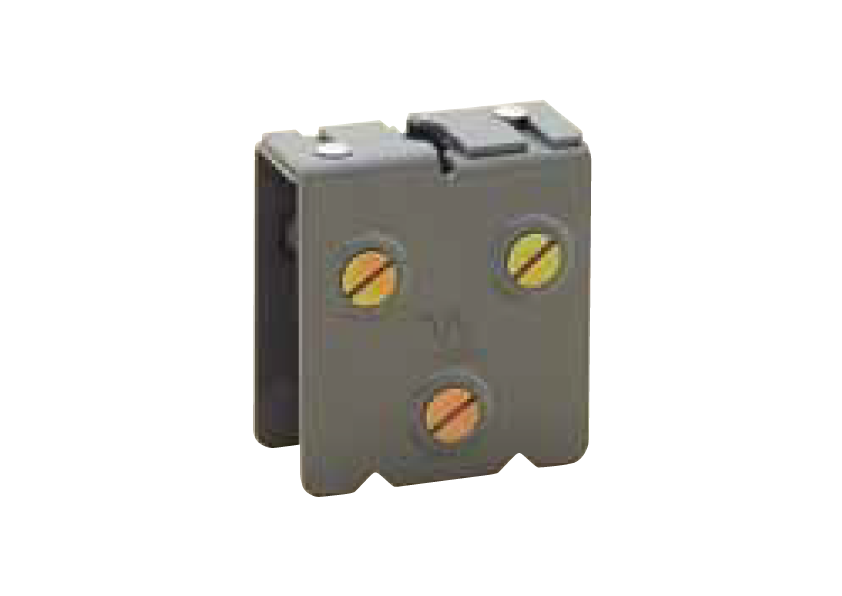

製品図面（２号、３号、４号）

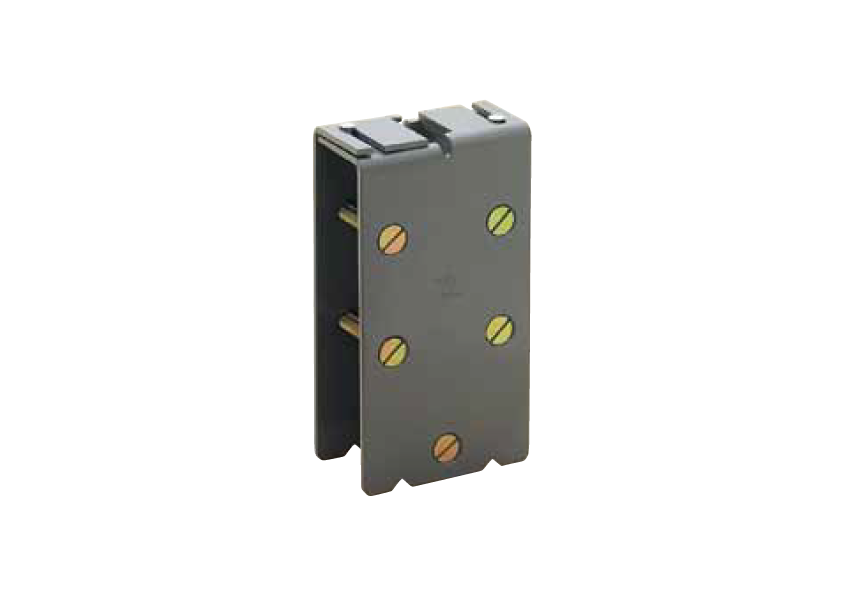

製品図面（５号）
| 品番 | 呼称 | A | B | C | E | F | G | H | d | t | ネジ | 2連以上の場合 扉の厚さ |
1梱入 | 1箱入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2AP | 2号 | 90 | 80 | 30～45 | 45 | 31 | 39 | 20 | 10 | 2.3 | M8 | 33以内 | 40 | 2 |
| 3AP | 3号 | 112 | 90 | 34～50 | 55 | 37 | 55 | 20 | 10 | 2.6 | M8 | 40以内 | 40 | 2 |
| 4AP | 4号 | 127 | 100 | 38～60 | 55 | 52 | 55 | 20 | 10 | 2.6 | M8 | 50以内 | 40 | 2 |
| 5AP | 5号 | 208 | 110 | 50～70 | 70 | 54 | 67 | 20 | 10 | 4.0 | 3/8 | 60以内 | 16 | 2 |
| 6号 | 5号のエプロンが兼用で使用できます。 | |||||||||||||
※取付後の納まり寸法は、設計資料をご覧下さい
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
