株式会社ヤボシ(フジ) 【ステンレスドアハンガー】ヤボシ(フジ)エプロン
材質：SUS304

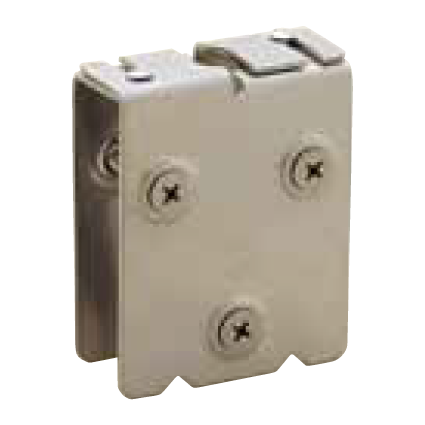

製品図面（２号、３号、４号）

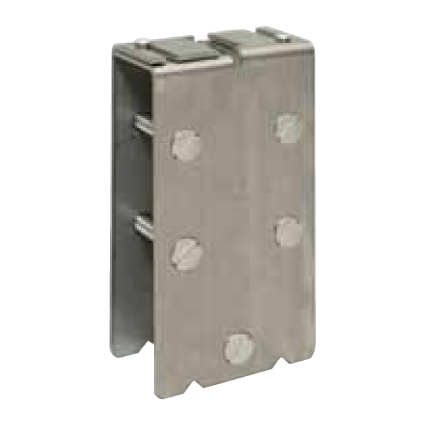

製品図面（５号）
| 品番 | 呼称 | A | B | C | E | F | G | H | d | t | ネジ | 2連以上の場合 扉の厚さ |
1箱入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S2AP | 2号 | 90 | 80 | 30～45 | 45 | 31 | 39 | 20 | 10 | 2.0 | M8 | 33以内 | 2 |
| S3AP | 3号 | 112 | 90 | 34～50 | 55 | 37 | 55 | 20 | 10 | 2.5 | M8 | 40以内 | 2 |
| S4AP | 4号 | 127 | 100 | 38～60 | 55 | 52 | 55 | 20 | 10 | 2.5 | M8 | 50以内 | 2 |
| S5AP | 5号 | 208 | 110 | 50～70 | 70 | 54 | 67 | 20 | 13 | 4.0 | M10 | 60以内 | 2 |
※取付後の納まり寸法は、設計資料をご覧下さい
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
