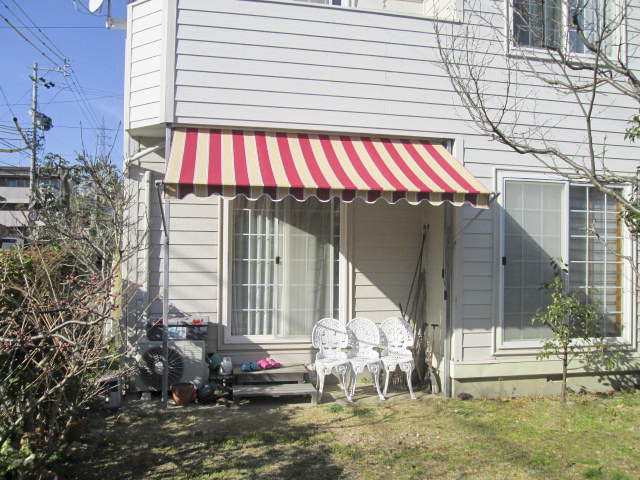

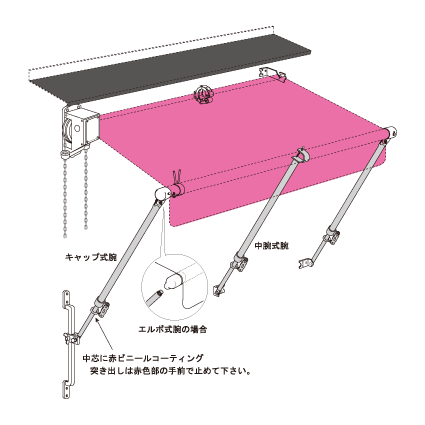

株式会社ヤマテン 巻上テント





昔ながらのおしゃレトロなテント♪

巻上テントは開閉が自由

光を入れたい時や使用しない時は閉じれます♪

出す長さ調節

日射しを少し取り入れたいなど気分に合わせる事も可能です♪

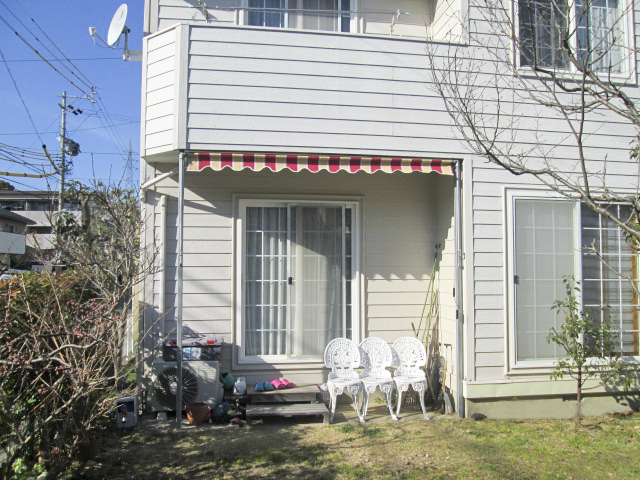

最大限に開いて店先やお庭でのテラスカフェスペース等にも・・・

巻上腕

■施工上のご注意
●巻上腕の取付位置は、テントが張り出した時、前パイプの位置が通行人や、商品等に接触しない高さに取り付けて下さい。

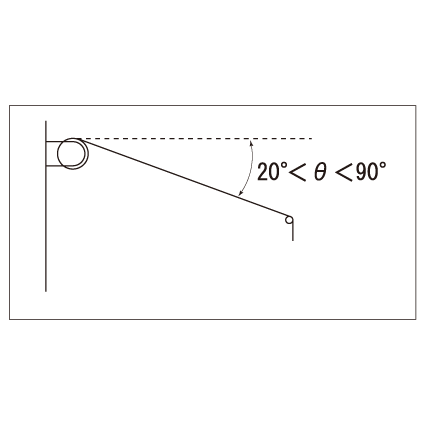

●キャンバスの勾配は、必ず雨が溜まらない角度20°以上に設定して下さい。

キャップ式腕

■ご注意

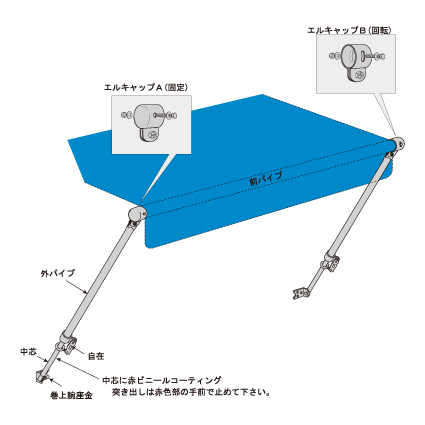

※キャップ式巻上テントの場合「エルキャップA(固定)」と「エルキャップB(回転)」のエルキャップセット(別売)を必ず使用して下さい。

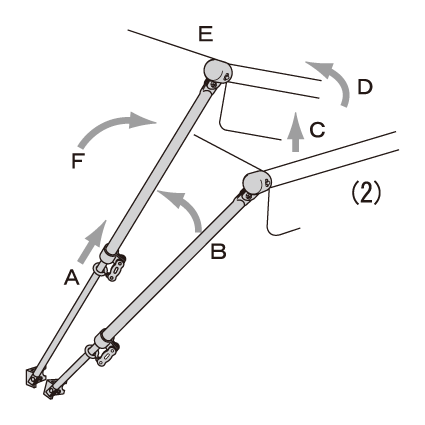

キャップ式腕ひとくちメモ(エルキャップAとエルキャップBを併用する理由)

【片出し時】の各部の動き
(1)原姿(上図)
(2)片側のパイプを突き出す。
(A)外パイプが突き上げる。
(B)腕の角度は垂直方向へ移動左・右の腕の角度差により「曲げ」が生じる。
(C)前パイプ突き出し側が上に上がり左右の差により「曲げ」が生じる。
(D)腕の角度と前パイプの左右の高さの差により「ネジレ」が生じる。
(E)回転部(40°~60°)の働きにより各部に生じた「曲げ」や「ネジレ」が解消される。
 ※両端エルキャップ(固定)の場合「曲げ」や「ネジレ」が、腕やエルキャップへの負荷となり破損を生じる事もあります。

5分芯キャップ式腕

品番 規格
キャンバス出幅
外パイプ寸法
(L)
全長(TL) 入数 製品重量
(1本)kg
A50-9 900 600 680 6組(12本) 約1.6
A50-12 1,200 750 830 6組(12本) 約1.9
A50-15 1,500 900 980 6組(12本) 約2.2
A50-18 1,800 1,050 1,130 6組(12本) 約2.6
A50-21 2,100 1,200 1,280 3組(6本) 約2.9
A50-24 2,400 1,350 1,430 3組(6本) 約3.2
■材質:鉄(ユニクロメッキ)
※キャップ式巻上テントの場合、【エルキャップA(固定)】と【エルキャップB(回転)】のエルキャップセット(別売)を必ず使用して下さい。

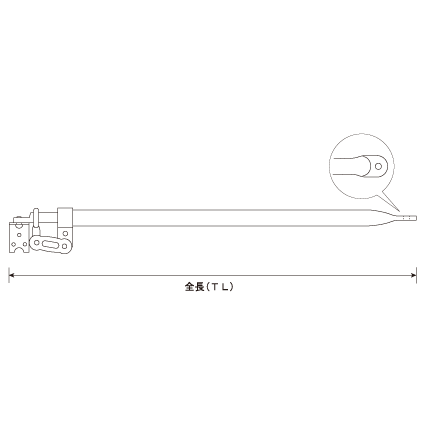

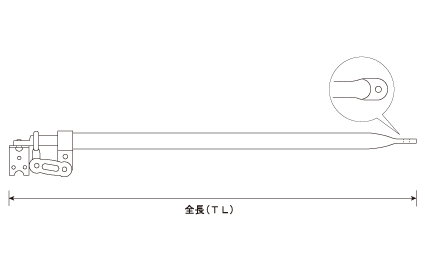

■セット図

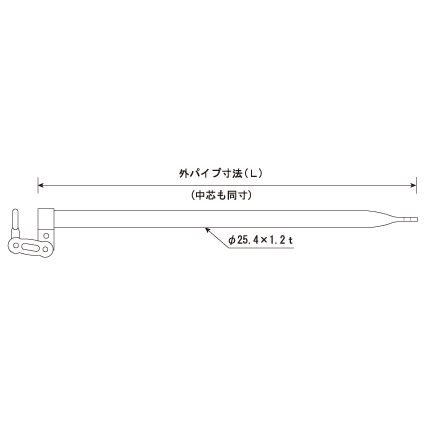

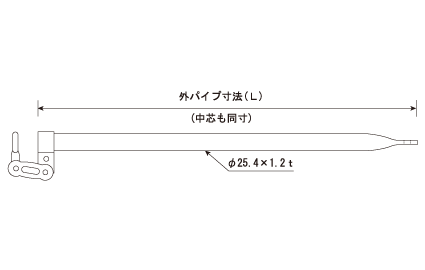

■外パイプ

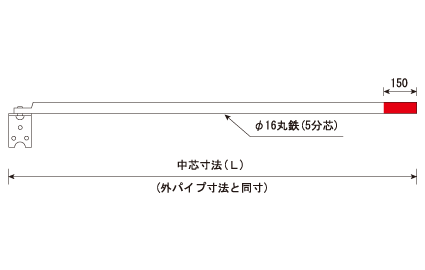

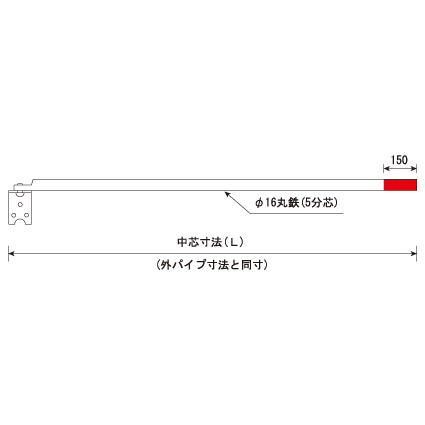

■中芯

4分芯キャップ式腕

品番 規格
キャンバス出幅
外パイプ寸法
(L)
全長(TL) 入数 製品重量
(1本)kg
A51-9 900 600 680 6組(12本) 約1.1
A51-12 1,200 750 830 6組(12本) 約1.3
A51-15 1,500 900 980 6組(12本) 約1.5
■材質:鉄(ユニクロメッキ)
※キャップ式巻上テントの場合、【エルキャップA(固定)】と【エルキャップB(回転)】のエルキャップセット(別売)を必ず使用して下さい。

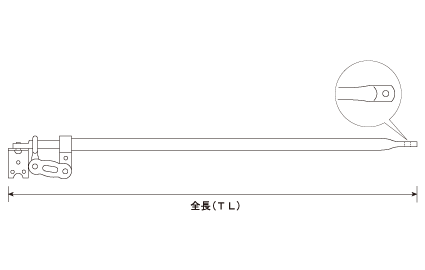

■セット図

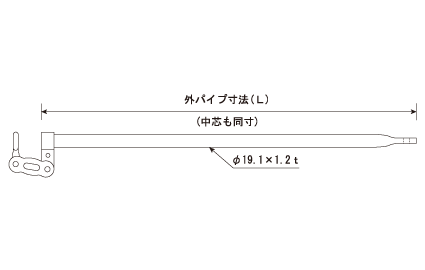

■外パイプ

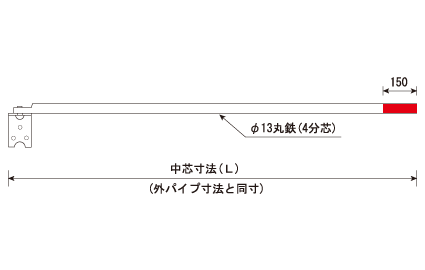

■中芯

腕 エルキャップ

品番 規格 入数 製品重量(g)
A52-32B φ32長穴 (回転) 24個 125


■材質:鉄(ユニクロメッキ)
付属品:●M8×25 六角ボルト●M8 六角ナット●M8 スプリングワッシャー●M5×45 六角ボルト●M5 ナイロンナトット●M5 平ワッシャー

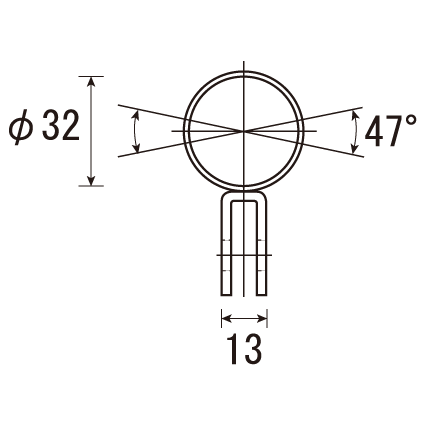

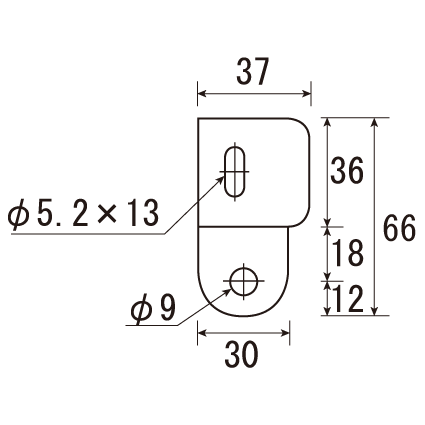

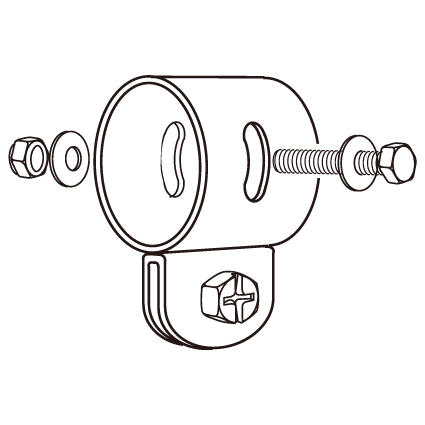

●A52-32B

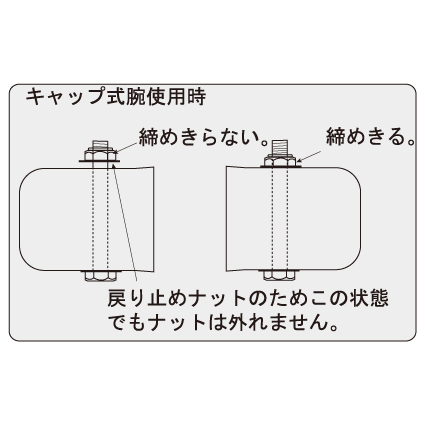

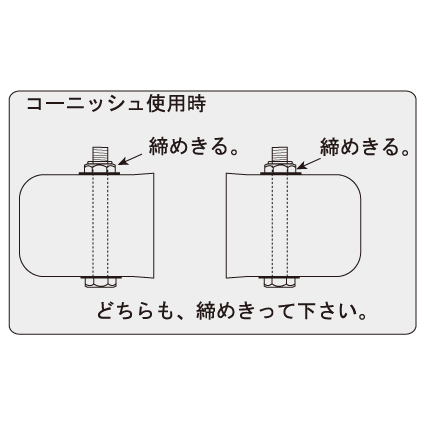

φ32用エルキャップBの使用方法

キャップ式腕に使用する場合は、片側のエルキャップはナットを締めきり、もう片方は、締めきらないで下さい。コーニッシュ【ひばり】【かもめ】の場合は、どちらも締めきって下さい。下図参照。

品番 規格 入数 製品重量(g)
A52-38A φ38丸穴(固定) 24個 140
A52-38B
φ38長穴(回転) 24個 135
A52-38AB
φ38丸穴・長穴 12組 275
■材質:鉄(ユニクロメッキ)
付属品:●M8×25 六角ボルト●M8 六角ナット●M8 スプリングワッシャー●M5×50 六角ボルト●M5 ナイロンナトット●M5 平ワッシャー

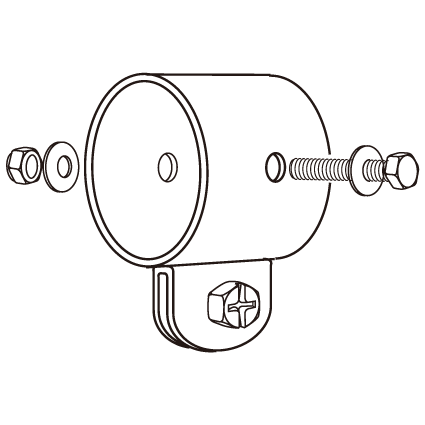

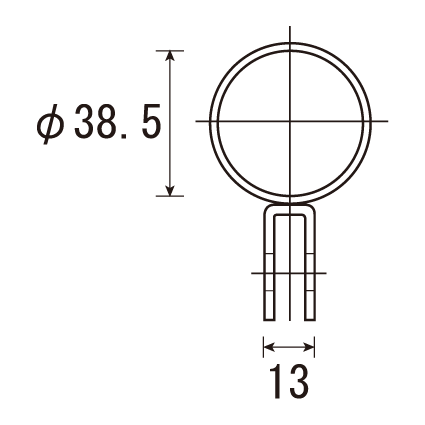

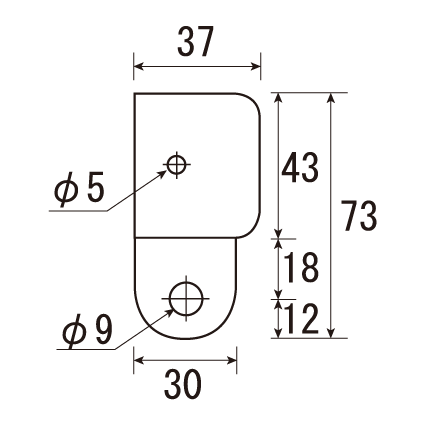

●A52-38A
●A52-38B

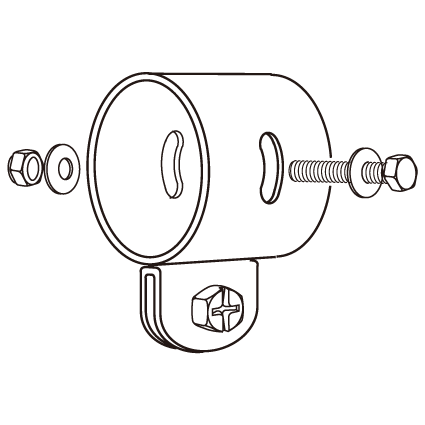

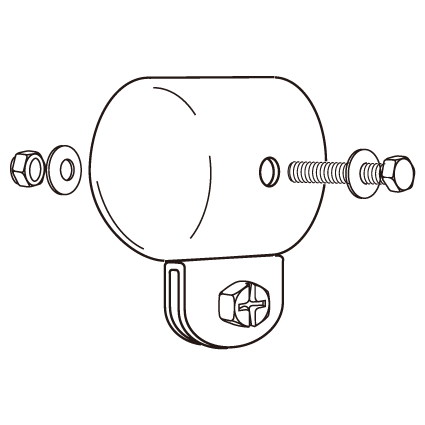

●A52-38AB
《固定》
《回転》

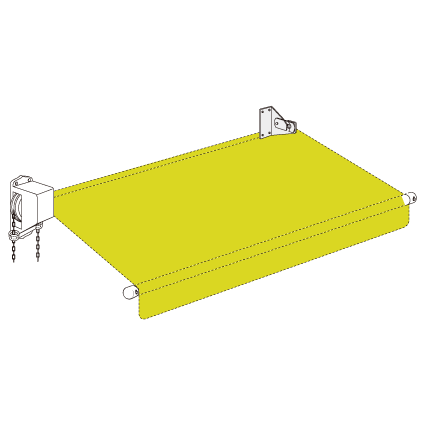

チェン巻上機

■くさり(チェン)を用いた巻取機械の標準タイプです。
巻上テントは「巻上間口」、タレ幕は「巻上総重量」を参考にしてご使用ください。
※右巻・左巻を指定してご注文下さい。

巻上能力

品名/間口 1,800 2,700 3,600 4,500 5,400 6,300 7,200
N0.1
チェン巻上機
× × ×
巻上総重量(kg) 6kg 8kg 11kg 15kg 25kg 28kg 32kg
※上記表は、巻取パイプφ51、キャンバス長さ1.5mを標準として出した値です。
※巻上テントの場合は、1,500出を基準とします。
※巻上能力以上は絶対に使用しないで下さい。
※「巻上総重量」とは、キャンバスとウエイト(おもり)の合計重量です。

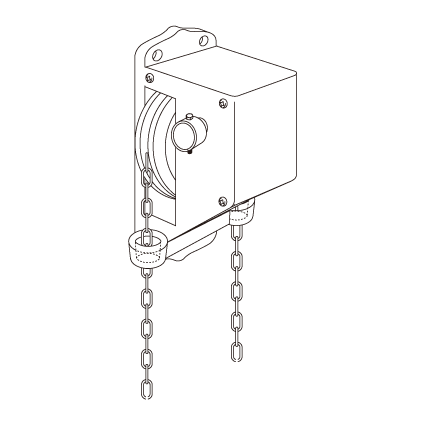

No.1チェン巻上機

品番 パイプ 規格 仕様
A1-1 φ32,φ38用 巻上間口:
2.5間(4,500mm)以内
巻上総重量:15kg
●本 体:ナイロン樹脂・黒
●ギ ア:ウォーム
S45C:ホイルFC-200
●ギア比:10:1
■材質:プラスチック製
■入数:6台  重量:約2.0kg

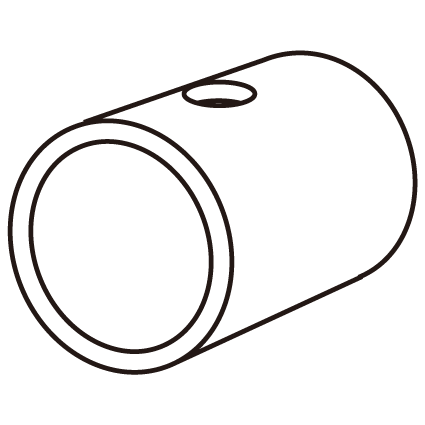

チェンキャップ φ38兼用A1-1用 ■A21-2B※標準装備品

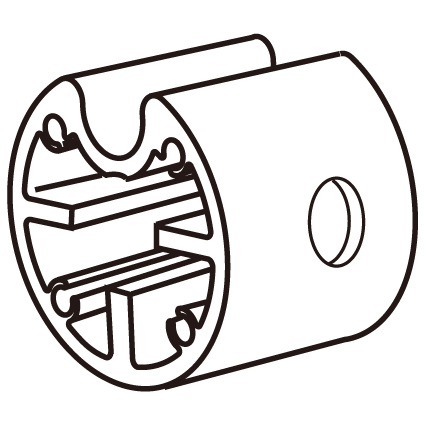

チェンキャップ φ48用A1-1B用 ■A21-48※標準装備品

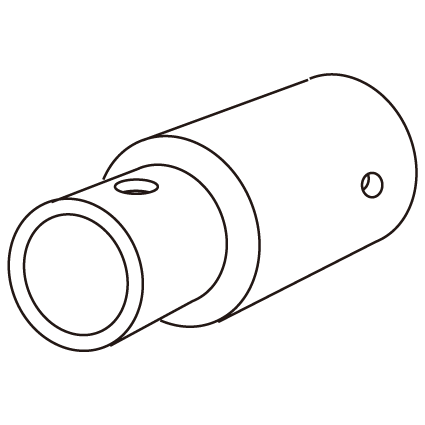

チェンキャップ φ51用 (別売)

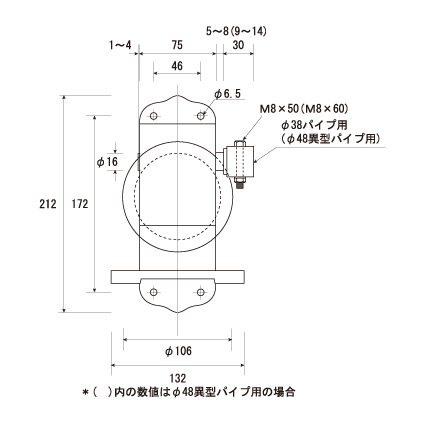

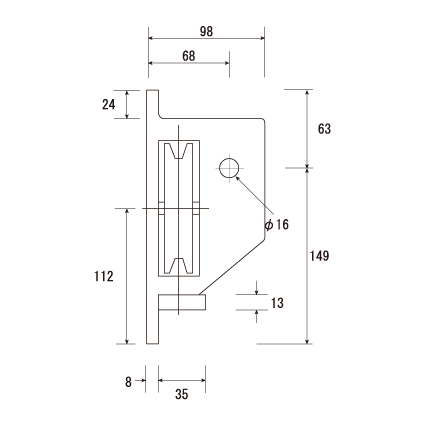

No.1チェン巻上機寸法図

手動式巻上機

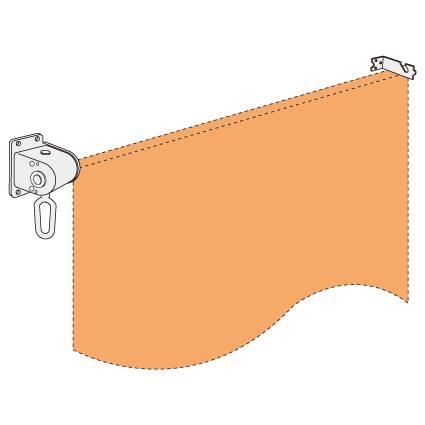

■ミニアクター 本体アルミ製

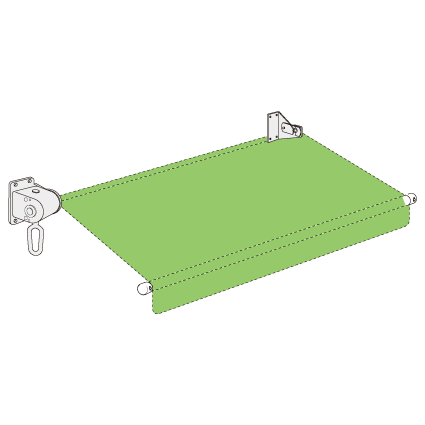

■ピアアクター 本体アルミ製

ハンドル巻上機 資料

■巻上能力
品名/間口 1,800 2,700 3,600 4,500 5,400 6,300 7,200
ミニアクター × × × ×
ピアアクター × ×
巻上総重量(kg) 6kg 8kg 11kg 15kg 25kg 28kg 32kg
※「巻上総重量とは、キャンバスとウエイト(おもり)の合計重量です。
※ミニアクターはタレ幕専用にご利用下さい。

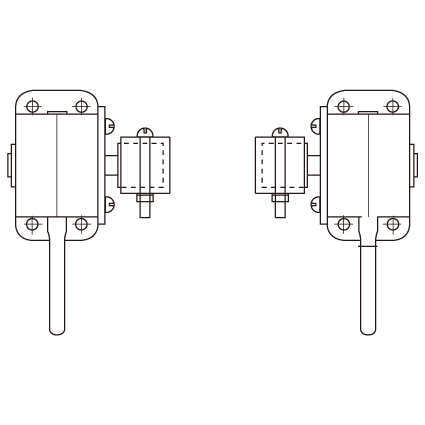

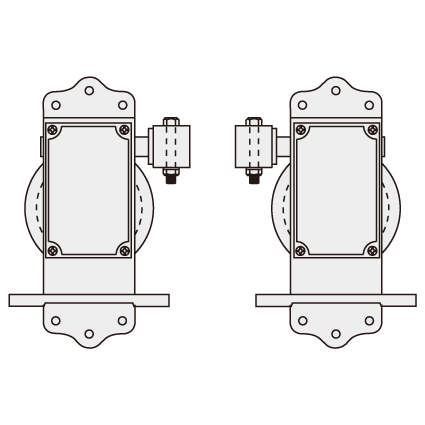

■右巻、左巻を指定してご注文下さい。

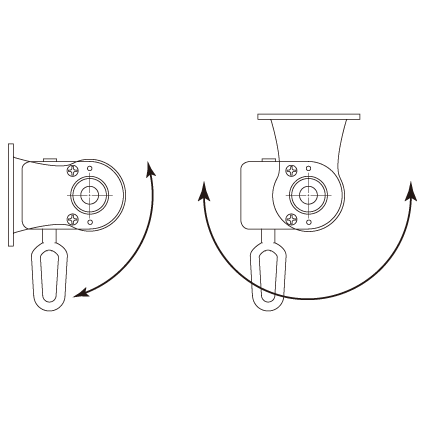

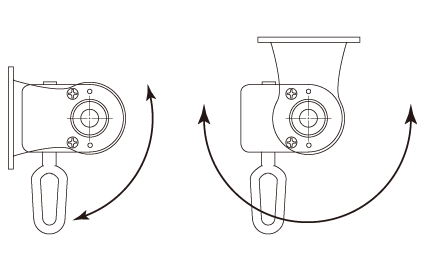

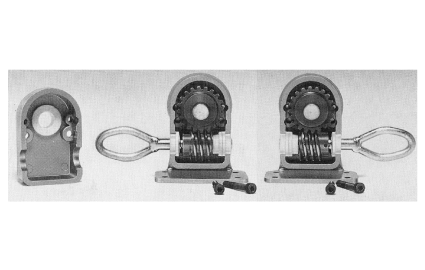

取付場所を選びません。

180°取付位置調整可能

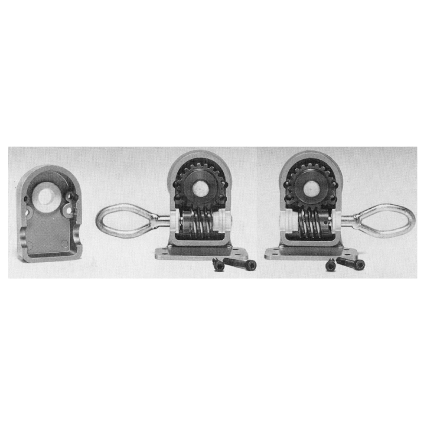

シャフトの交換(右巻,左巻)が簡単

ミニアクター・ピアアクターは(右巻)ボルト2本を外す。ウォーム軸を逆にする。ケースをボルトで締め付ける。(左巻)

ハンドル巻上機

《ミニアクター※タレ幕専用》
品番 パイプ 規格 仕様
A3-1 φ32,φ38用 巻上間口:2.0間(3,600mm)以内巻上総重量:11kg ●本 体:亜鉛ダイカスト(シルバーメタリック)
●ギ ア:ウォームS45C/ホイル亜鉛合金
●ギア比:10:1
■入数:12台 重量:約1.2kg
※右巻、左巻を指定してご注文下さい。

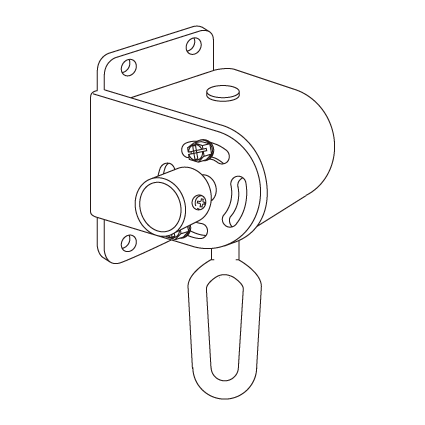

●A3-1
※右巻、左巻を指定してご注文下さい。
ロックメタル右切A8-6 ※標準装備品
ロックメタル左切A8-7 ※標準装備品

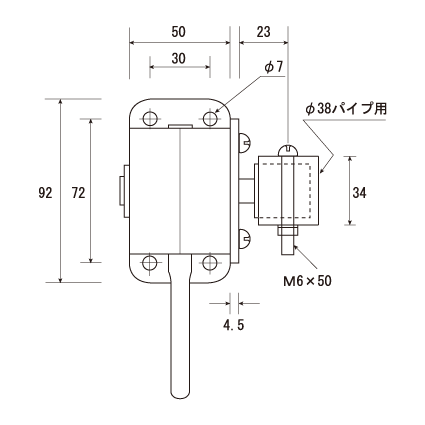

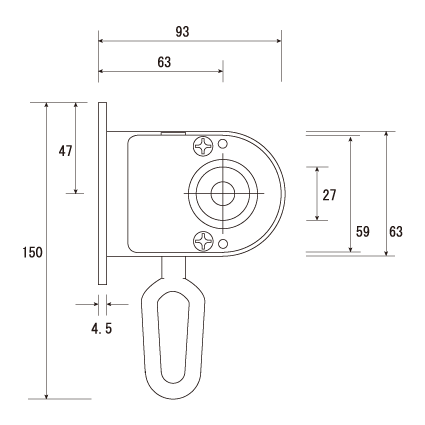

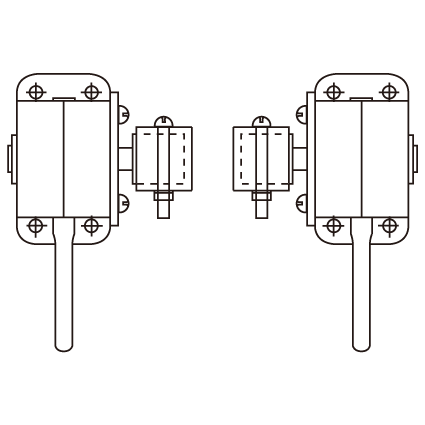

ミニアクター寸法図

《ピアアクター》
品番 パイプ 規格 仕様
A3-2A φ32,φ38用 巻上間口:3.0間(5,400mm)以内巻上総重量:25kg ●本 体:アルミダイカスト(シルバーメタリック)
●ギ ア:ウォームS45C/ホイルFC-200
●ギア比:10:1
A3-2B
φ48用(異型パイプ)
■入数:6台重量:約1.4kg
※右巻、左巻を指定してご注文下さい。

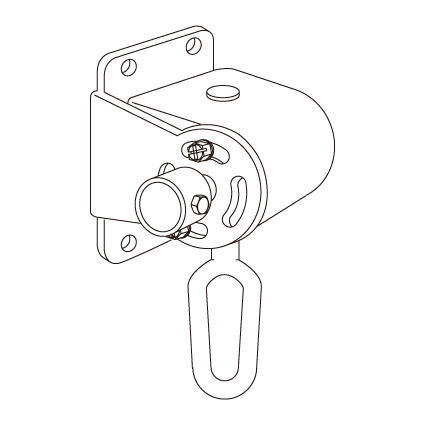

●A3-2A

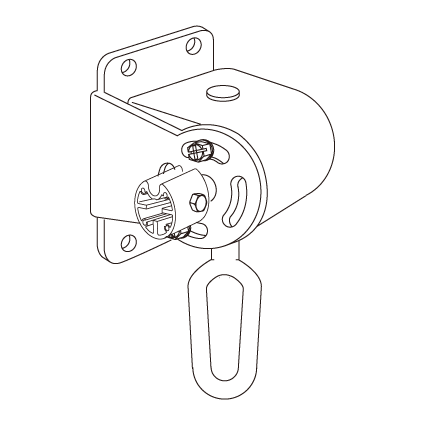

●A3-2B
ロックメタル右切A4-6 ※標準装備品
ロックメタル左切A4-7 ※標準装備品

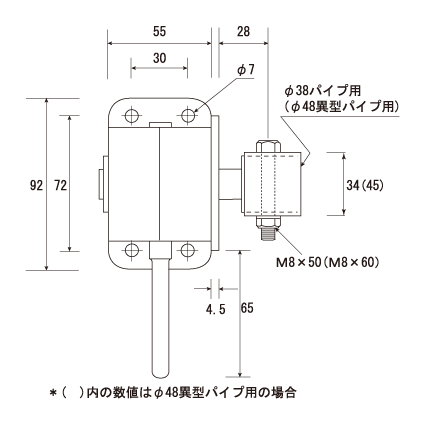

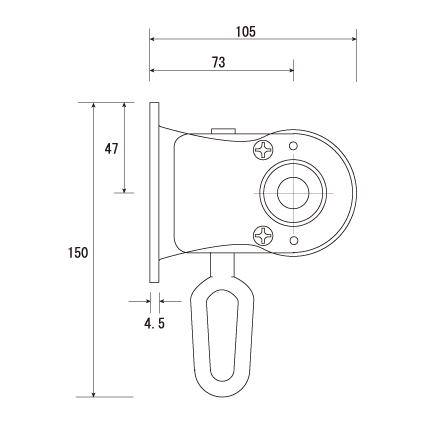

ピアアクター寸法図

ハンドル巻上機関連部品 ハンドル

品番 品名 規格 材質 入数 製品重量(g)
A3-10 ハンドル φ 9×1000 鉄(ユニクロメッキ)
グリップ(プラスチック青)
10本 650
A3-14 φ 9×1400 805
A3-16 φ 10×1600 1,150
A3-18 φ 10×1800 1,250
A3-F 継ハンドル φ 13 鉄(ユニクロメッキ) 10組 905
A3-P20S 継パイプ(SUS) 2m ステンレス(SUS304) 10本 855
A3-P40S 4m 1,710
※ハンドル巻上機は、巻上、巻出しが終わったら、ハンドルは必ず外して、保管して下さい。

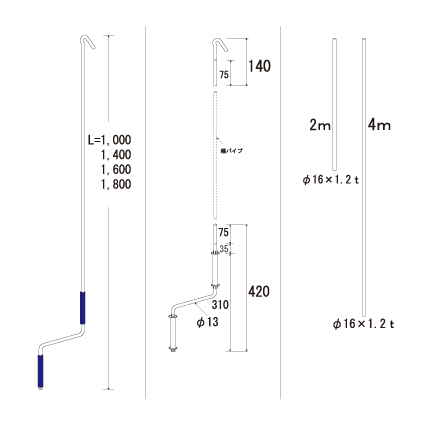

左:A3-10/A3-14/A3-16/A3-18
中:A3-F※ステンレス丸リベット 4×20 2個付
右:A3-P20S/A3-P40S

先端軸 パイプ用ローソク

品番 規格 材質 入数 製品重量(g)
A5-38N φ38.1パイプ用 本体:PA6(黒) 丸軸(鉄:ユニクロメッキ) 24個 71
A5-48 φ48異型パイプ用 アルミ(軸:鉄(ユニクロメッキ) 145
A5-51 φ50.8パイプ用 鉄(ユニクロメッキ) 300

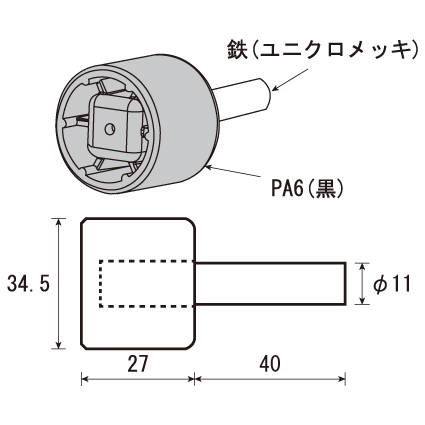

●A5-38N

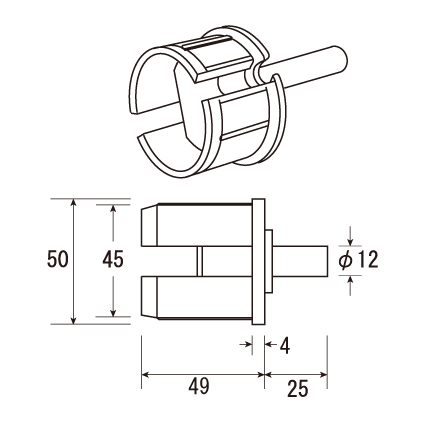

●A5-48

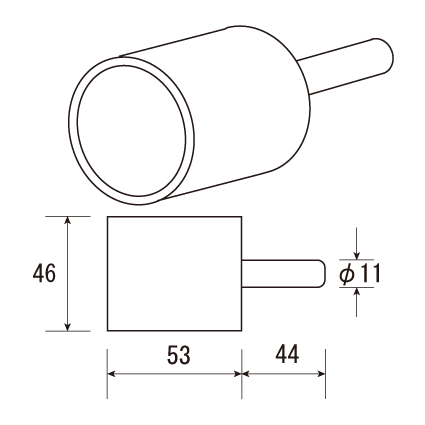

●A5-51

軸受

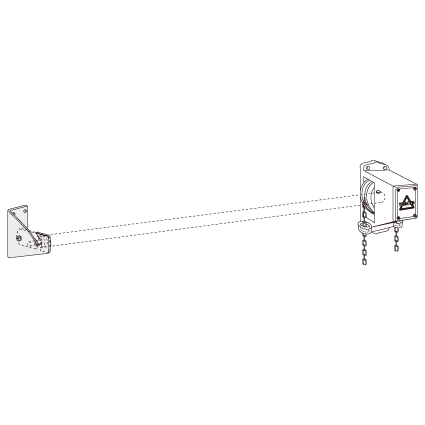

《ロックメタル》 ※大型チェン巻上機に使用する時は軸芯に合わせて持ち出して下さい。
※ストッパーがワンタッチで軸受から巻取パイプの軸が外れるのを防ぎます。
品番 規格 用途
A4-6 右切 ●チェン巻上機(No.1・No.2)
●ピアアクター
A4-6 左切
■材質:鉄(ユニクロメッキ)
■入数:24個  重量:260g

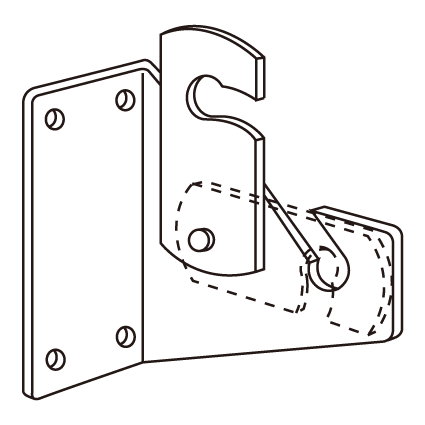

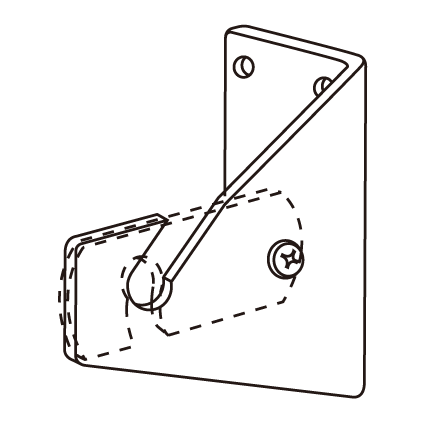

●A4-6 右切

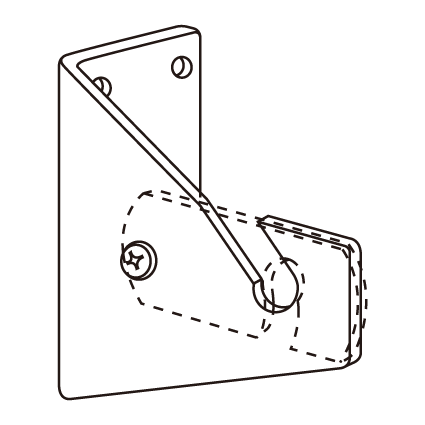

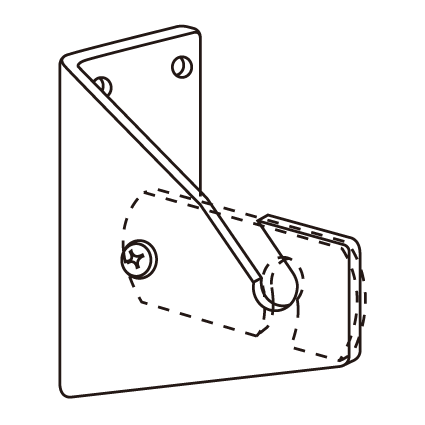

●A4-7 左切

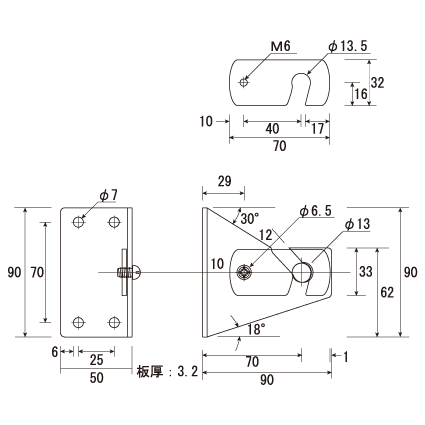

ロックメタル寸法図

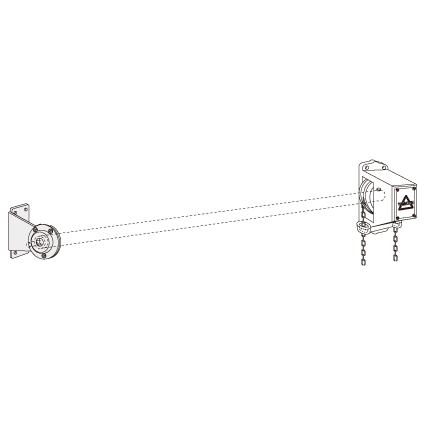

《ベアリングメタル》 ※大型チェン巻上機に使用する時は軸芯に合わせて持ち出して下さい。
※ストッパーがワンタッチで軸受から巻取パイプの軸が外れるのを防ぎます。
品番 規格 用途
A4-8 右切 ●チェン巻上機(No.1・No.2)
●ピアアクター
A4-9 左切
■材質:鉄(ユニクロメッキ)
■入数:10個  重量:430g

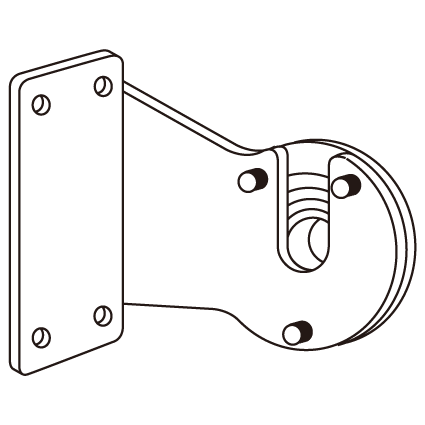

●A4-8 右切

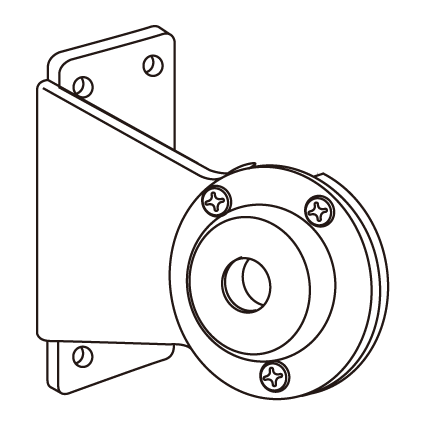

●A4-9 左切

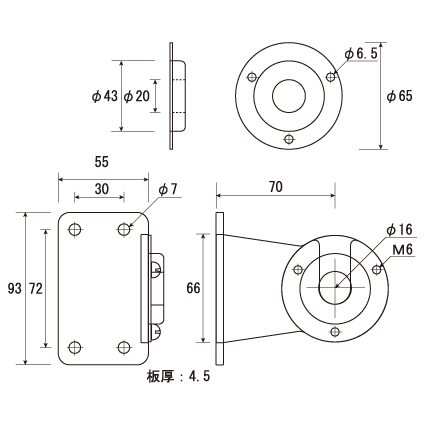

ベアリングメタル寸法図

《受金メタル》 ※ロープ引き(タレ幕、巻上テント)等、
軽荷重の巻取に適しています。
品番 規格 用途
A8-1 丸切(左右兼用) ●チェン巻上機(No.1・No.2)
A8-2 右切
A8-3 左切
■材質:鉄(ユニクロメッキ)
■入数:60個  重量:80g

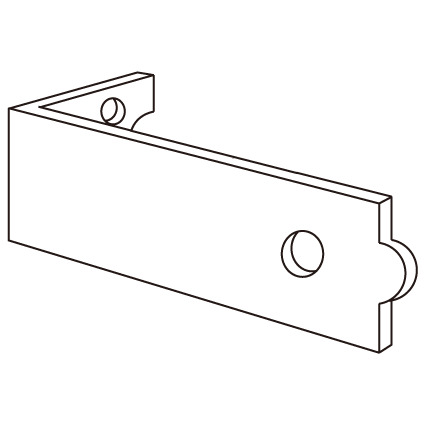

●A8-1 丸切

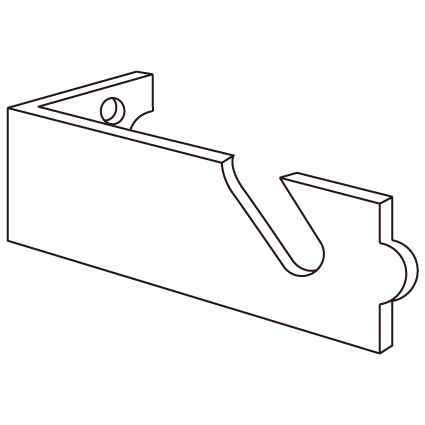

●A8-3 左切

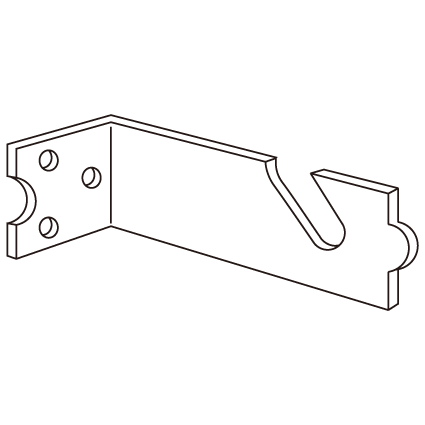

●A8-2 右切

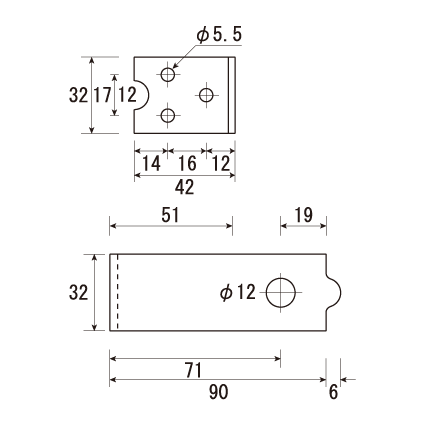

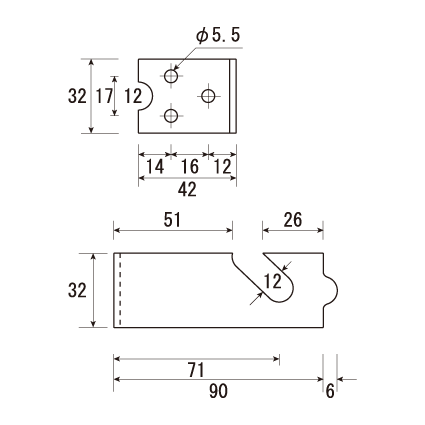

丸切寸法図

左切右切寸法図

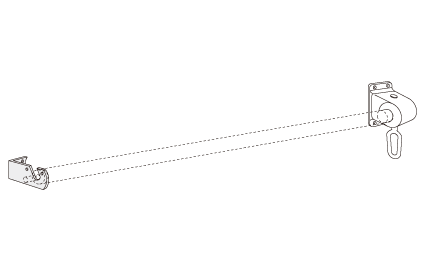

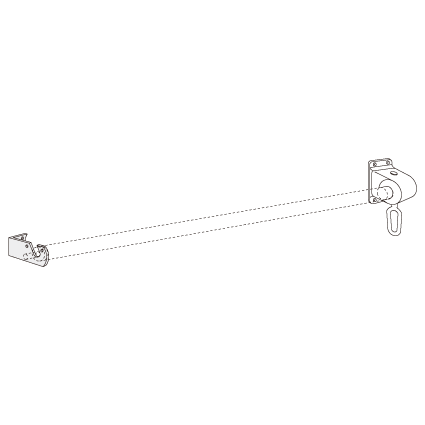

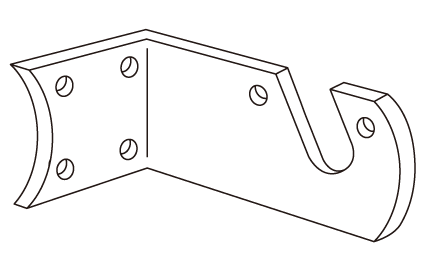

《ミニメタル※ミニアクター標準装備品》 ※ロープ引き(タレ幕、巻上テント)等、軽荷重の巻取に適しています。
※ミニアクターの軸芯に合わせています。
品番 規格 用途
A8-6 右切 ●ミニアクター
A8-7 左切
■材質:鉄(ユニクロメッキ)
■入数:60個  重量:140g

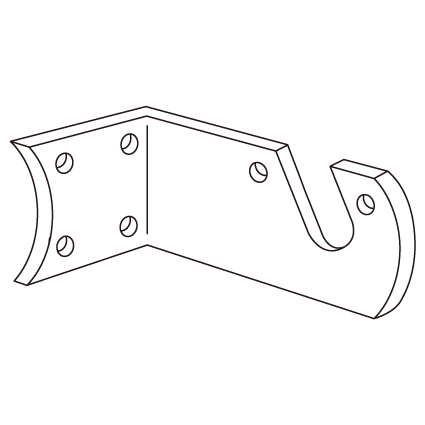

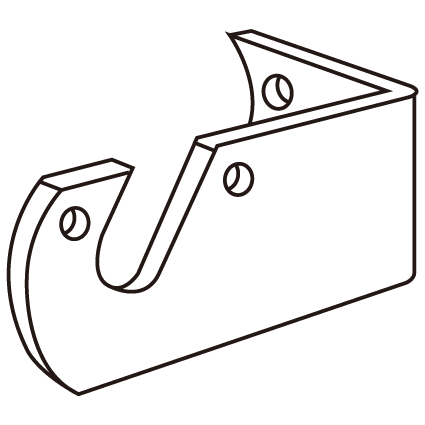

●A8-6 右切

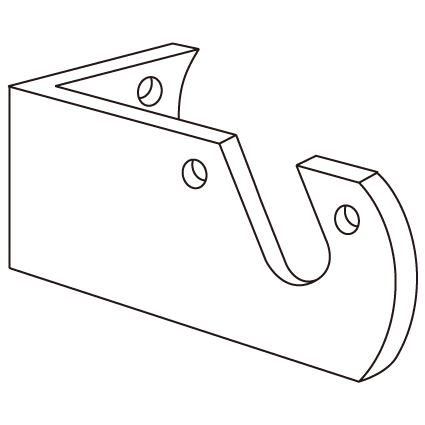

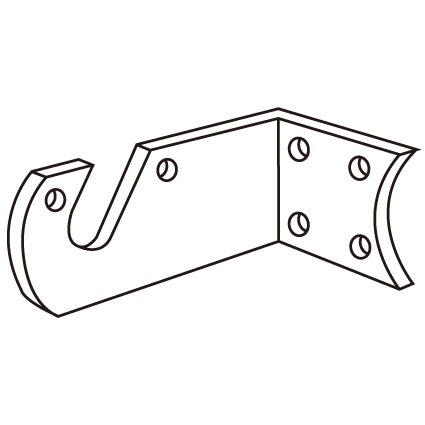

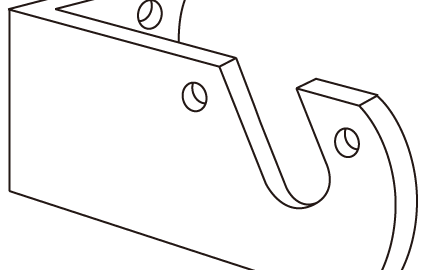

●A8-7 左切

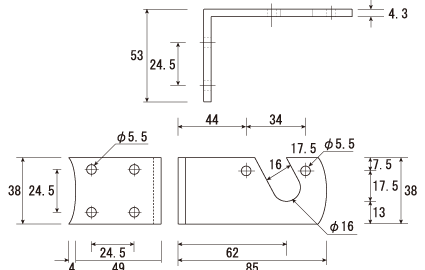

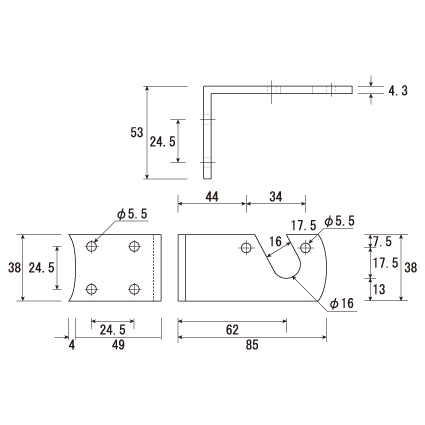

ミニメタル寸法図

中受

●二重中受
●中型中受
●大型中受
●兼用中受 (POM仕様 )

間口と中受の個数

パイプ
種類/間口(m)
~3 ~4 ~5 ~6 ~7 ~8 ~9 ~10 ~11 ~12
Φ32(31.8)
Φ38(38.1)
0 1 1 1
DS 48
Φ51(50.8)
0 0 1 1
DS 78
DS 85
0 0 0 1 1 1 2 2 3 3

出幅 ( 高さ ) と中受の種類選択

巻取パイプ
種類
出幅又は高さ
(mm)
A9-11 A9-21 A9-31 A9-1 A9-2 A9-3
Φ32(31.8) ~1200 × ×
1201~1800 × ×
1801~2400 × × ×
Φ38(38.1) ~1200 × ×
1201~1800 × ×
1801~2400 × × ×
DS 48
Φ51(50.8)
~1500 × ×
1501~2000 × ×
2001~2500 × × × ×
2501~3000 × × × ×
DS 78
DS 85
~2000 × × ×
2001~3000 × × × ×
3001~4000 × × × × ×
4001~5000 × × × × ×
※○印は適用範囲、× 印は適用範囲外、△印はお勧めは出来ませんが、使用可能範囲です。

中受 二重中受・中型中受・大型中受

品番 品名 入数 製品重量(kg)

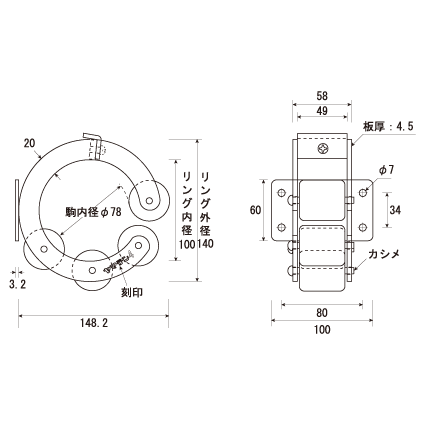

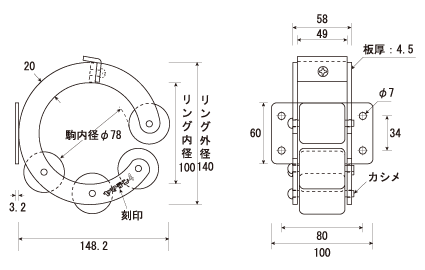

A9-1 二重中受
(駒内径φ78)
6台 0.83

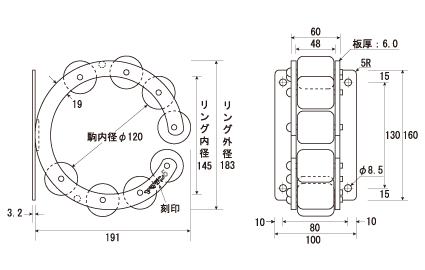

A9-2 中型中受
(駒内径φ120)
1.63

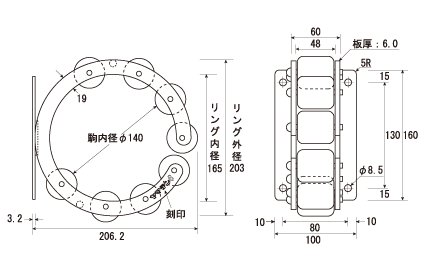

A9-3 大型中受
(駒内径φ140)
1.74
■材質:枠/鉄(ユニクロメッキ)
駒/POM(黒)φ40×45二重中受(4個)中型・大型中受(8個)
●二重中受 A9-1 ※本体上部1/4が取り外せるので、巻取パイプが簡単にセット出来ます。

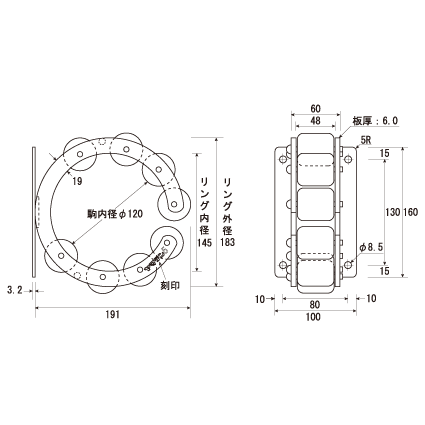

●中型中受A9-2 ※枠内径が大きく丈夫ですので、太い巻取パイプや出幅の長い時にご使用できます。

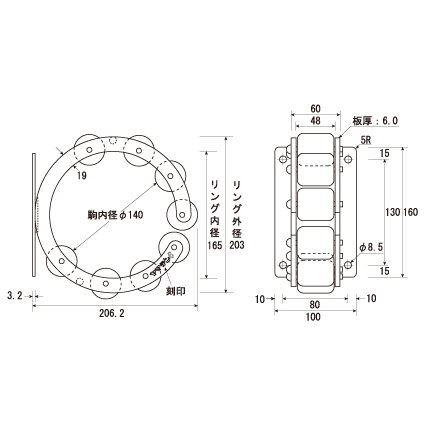

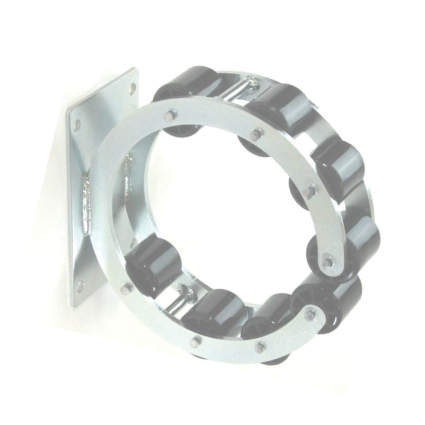

●大型中受A9-3 ※枠内径が大きく丈夫ですので、太い巻取パイプや出幅の長い時にご使用できます。

中受 中型・大型中受 関連部品

品番 品名 入数 製品重量(kg)
A9-3Y 巻上正面付け補助金具 6個 0.56
A9-3T タレ幕補助金具 1.03

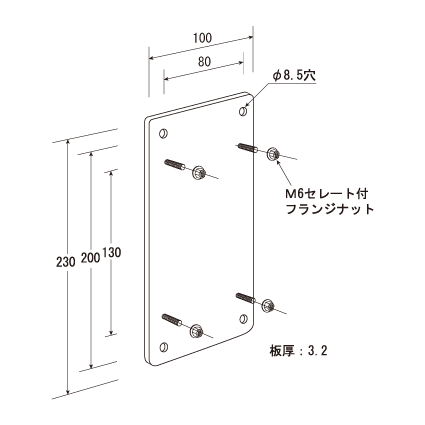

●A9-3Y

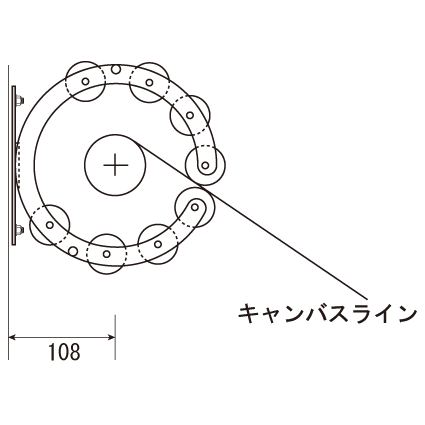

■使用例(A9-3の場合)巻上正面付 補助金具を使用すると中受の取付が簡単にセット出来ます。

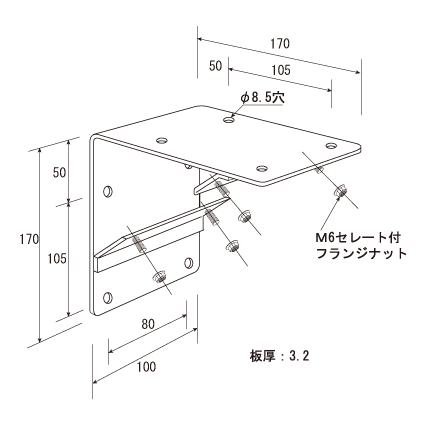

●A9-3T A9-2/A9-3 兼用

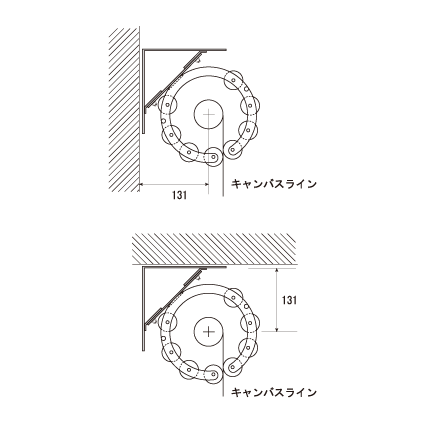

■使用例(A9-3の場合)タレ幕正面付/タレ幕天井付 補助金具を使用すると中受の取付が簡単にセット出来ます。

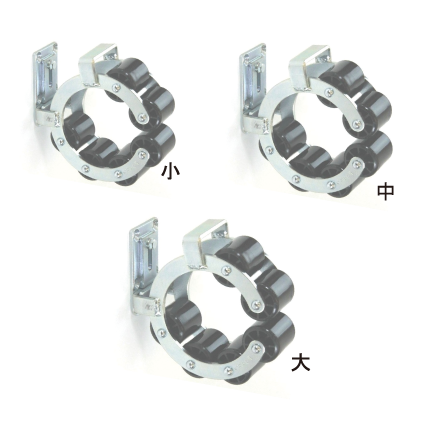

中受 兼用中受(POM仕様)

品番 品名 入数 製品重量(kg)
A9-11 兼用中受
POM仕様(駒内径φ75)
6台 1.09
A9-21 兼用中受
POM仕様(駒内径φ85)
1.11
A9-31 兼用中受
POM仕様(駒内径φ95)
1.16
■材質:枠・・・鉄(三価ユニクロメッキ)
   駒・・POM(黒) φ40×45×6個

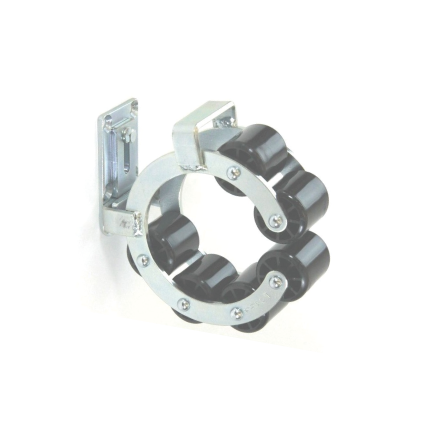

●A9-11 刻印:ヤマテン1

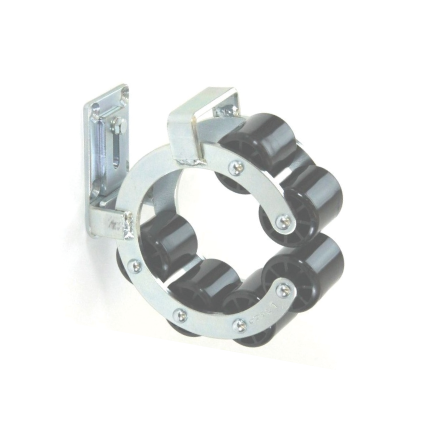

●A9-21 刻印:ヤマテン2

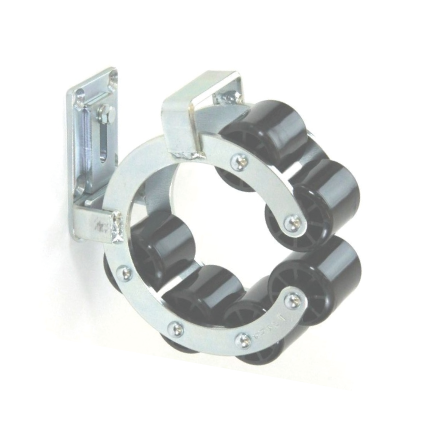

●A9-31 刻印:ヤマテン3

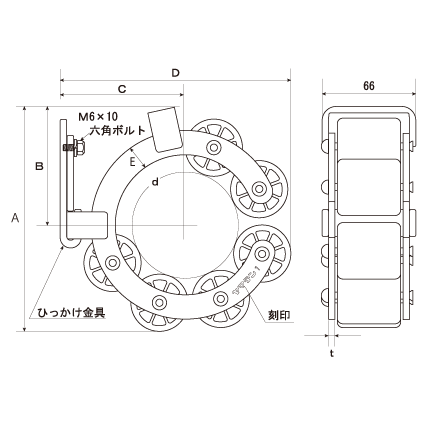

寸法図/表

品番 A B C D E d t
A9-11 160 85 89 163 17 Φ75 4.5
A9-21 169 90 95 473 Φ85
A9-31 182 95 99 184 Φ95

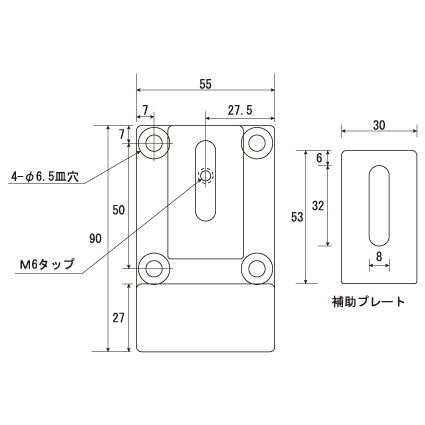

ひっかけ金具

全製品共通となっています。

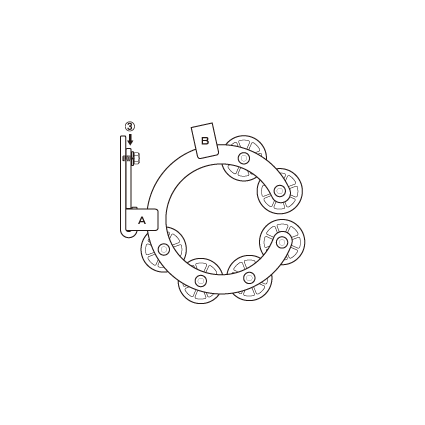

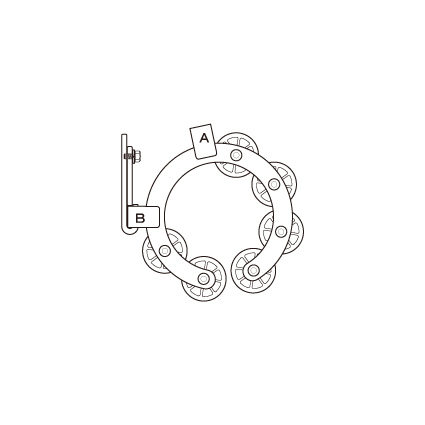

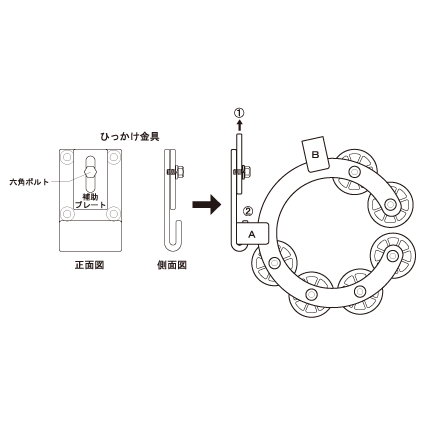

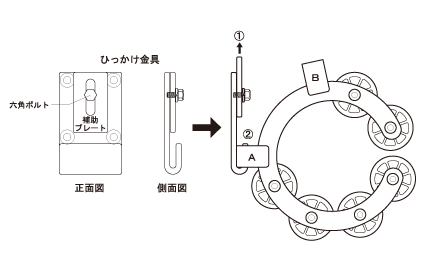

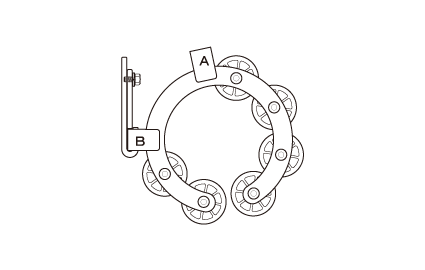

兼用中受 POM仕様の取扱い方法

● 巻上テント ( 生地を前に出す ) 場合
① ひっかけ金具のボルトを緩め、補助プレートを上にずらして下さい。
② 中受のひっかけ部分Aをひっかけ金具に取付して下さい。
③ 補助プレートを下にずらして、六角ボルトを締めて下さい。

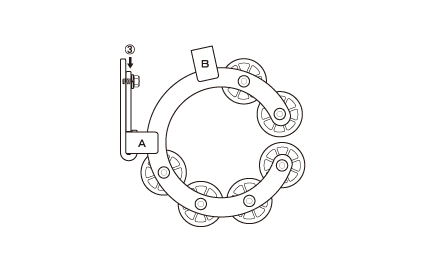

● タレ幕テント ( 生地を下に降ろす ) 場合 中受を裏返しひっかけ部分Bをひっかけ金具に取付すると右図のようにタレ幕テントに使用出来ます。

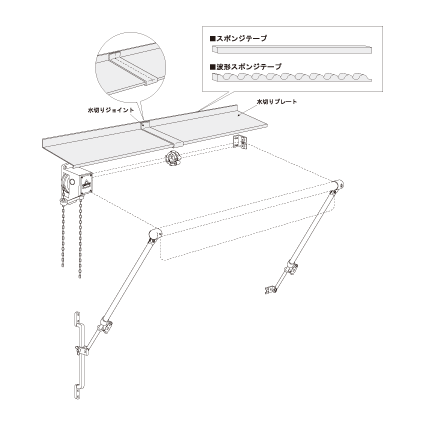

水切りプレート

※壁面の形状によりスポンジテープをご利用下さい。

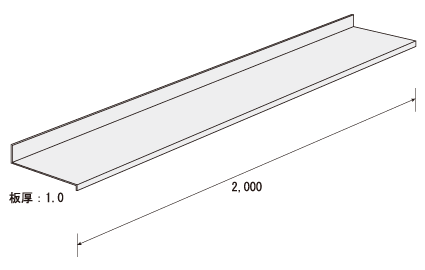

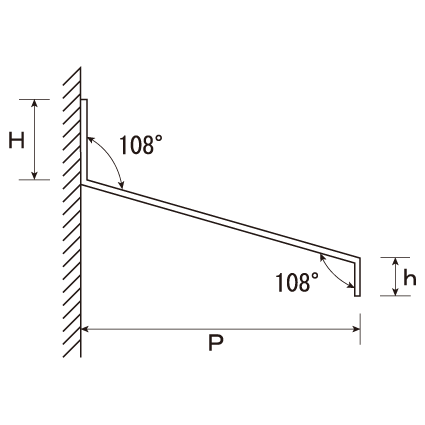

ストレート

品番 規格 P H h 入数 製品重量(1枚)kg
A33- 9 90mm 86 25 10 10枚 0.65
A33-16 160mm 157 1.10
A33-20 200mm 195 30 15 1.35
A33-27 270mm 274 1.85
■材質:アルミ
※テントの上にひさしがない時の水切り板としてご使用ください。

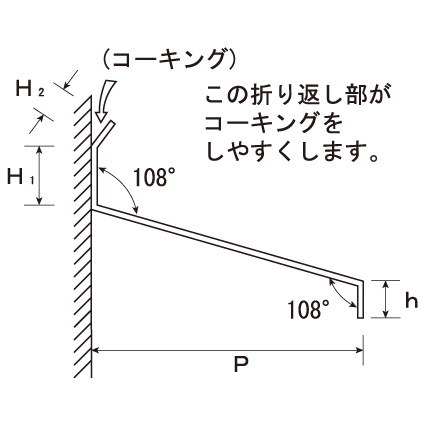

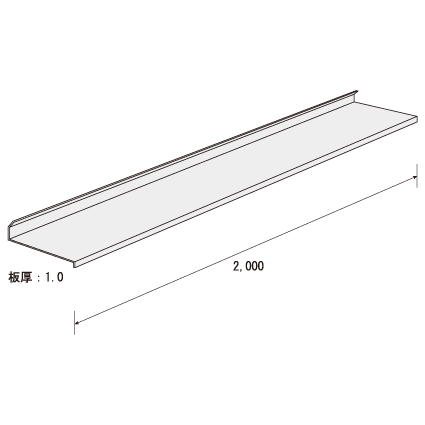

オーレ(コーキング用

品番 規格 P H1 H2 h 入数 製品重量(1枚)kg
A33- 9C 90mm 86 18 7 10 10枚 0.65
A33-16C 160mm 157 1.10
A33-20C 200mm 195 23 15 1.35
A33-27C 270mm 274 1.85
■材質:アルミ
※テントの上にひさしがない時の水切り板としてご使用ください。

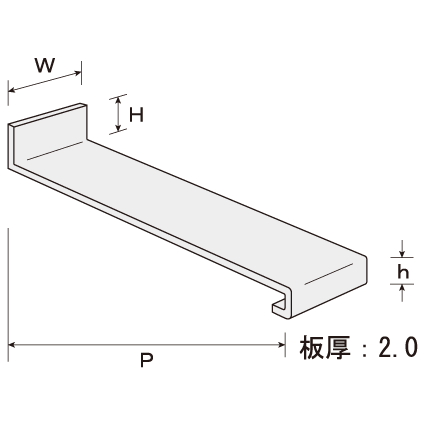

水切りジョイント

品番 規格 P W H h 入数 製品重量(1枚)kg
A33- 9J 90mm A33-9・9C用 86 50 17 14 10枚 34
A33-16J 160mm A33-16・16C用 157 18 55
A33-20J 200mm A33-20・20C用 195 22 19 69
A33-27J 270mm A33-27・27C用 274 23 90
■材質:アルミ

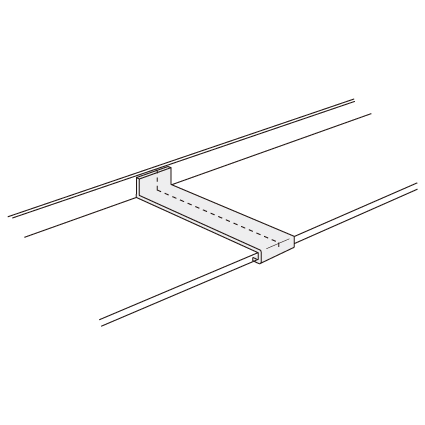

水切りプレートの幅継部分のジョイント材です。両端の補強としても使用出来ます。
※水切りプレート・ストレート/オーレのどちらにも共通に使用することが出来ます。
※両面テープで張り合わすと効果的です。

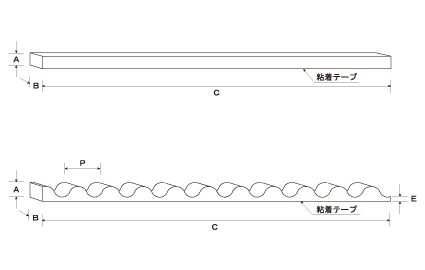

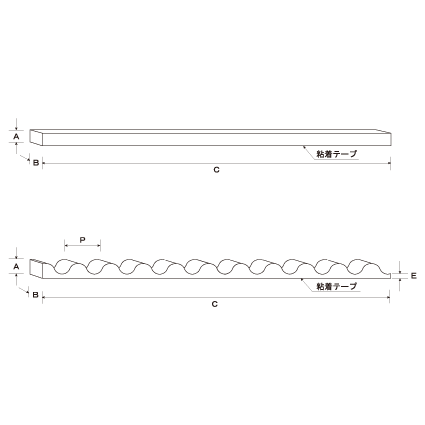

スポンジテープ

品番 規格 P A B C E 入数
A55-1 1,000mm ストレート 10 15 1,000 1箱(20本入)
A55-3 660mm 波形(スレート小波) 63 23 20 660 8 1箱(10本入)
A55-4 845mm 波形(スレート大波) 131 47 845 7
■材質:ウレタン
※壁面と水切りプレートの間に隙間がある時に使用するとコーキングがしやすくなります。
※スポンジテープの裏側に粘着テープが付いています。その上のシールをはがしてご使用下さい。
