株式会社ヤマテン たこたこセット
鉄/Ｙ/Ｐ/Ｇ/Ｌ/SUS/S
※たこたこセットは、キャップスタンウインチ＋たこベース(テンション台)のお得なセット商品です。
※たこたこセット(Ｐ)/(Ｇ)/(Ｓ)のキャップスタンウインチは、メーカー出荷となりますので、必ず在庫(納期)確認して下さい。
| 品番 | 規格 | 使用範囲 | ｷｬｯﾌﾟｽﾀﾝｳｲﾝﾁ | たこベース | 入数 | 製品重量 (1台)kg |
| TT-100YN | 100kg | ～ 50㎡以内 | PSW-100NCPY | TB-100 | 4組 | 20.1 |
| TT-100PN | PSW-100NCP | |||||
| TT-100GN | PNW-100NCP | |||||
| TT-100LN | LHW-100CP | 19.7 | ||||
| TT-300YN | 300kg | ～100㎡以内 | PSW-300NCPY | TB-300 | 27.9 | |
| TT-300PN | PSW-300NCP | |||||
| TT-300GN | PNW-300NCP | |||||
| TT-300LN | LHW-300CP | 26.6 | ||||
| TT-500YN | 500kg | ～200㎡以内 | PSW-500NCPY | 27.9 | ||
| TT-500PN | PSW-500NCP | |||||
| TT-500GN | PNW-500NCP | |||||
| TT-500LN | LHW-500CP | 28.7 | ||||
| TT- 60YN | 60kg | ～ 25㎡以内 | HD-100CP | TB-60Y | 8.8 | |
| TT-100SN | 100kg | ～ 50㎡以内 | SSW-100NCP | TB-100S | 20.8 | |
| TT-300SN | 300kg | ～100㎡以内 | SSW-300NCP | TB-300S | 27.4 | |
| TT-500SN | 500kg | ～200㎡以内 | SSW-500NCP | 29.4 |

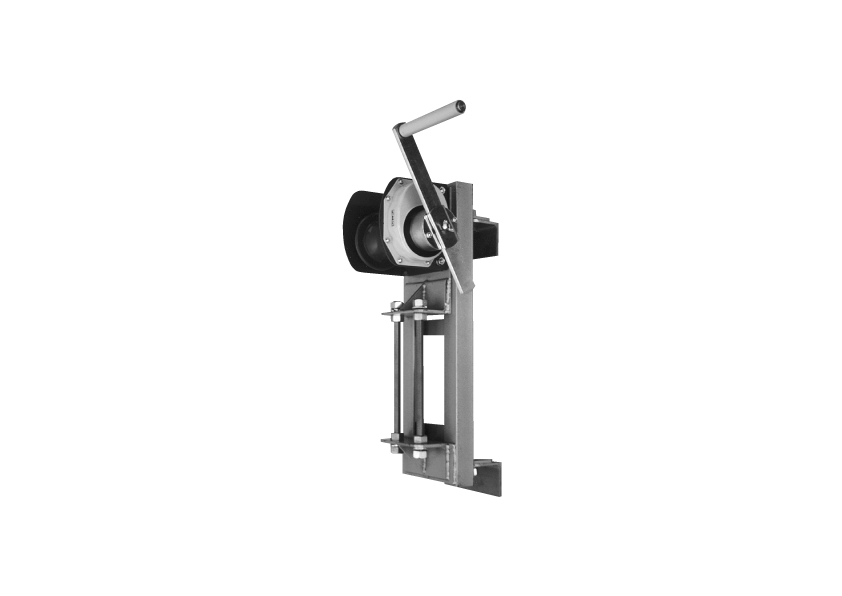

■TT-100YN 写真

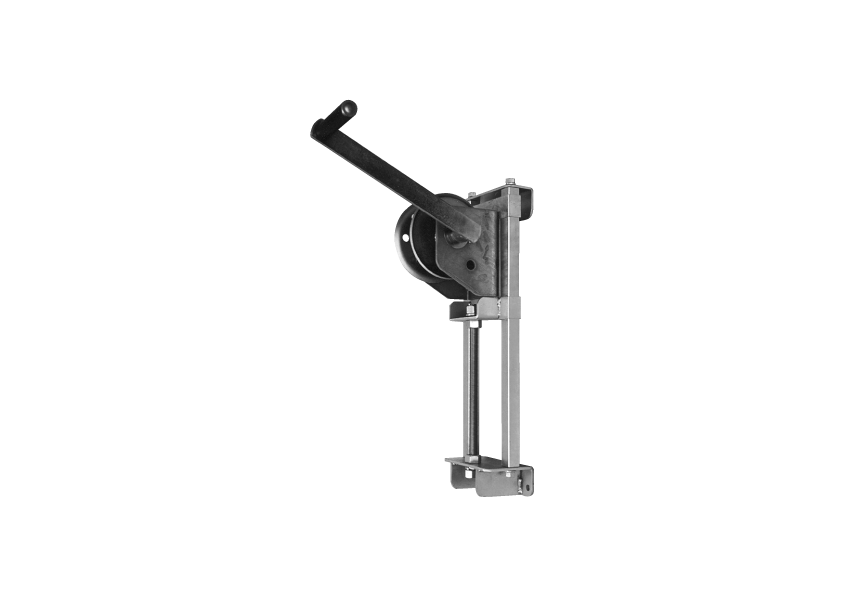

■TT-60YN 写真
たこベース取付順序

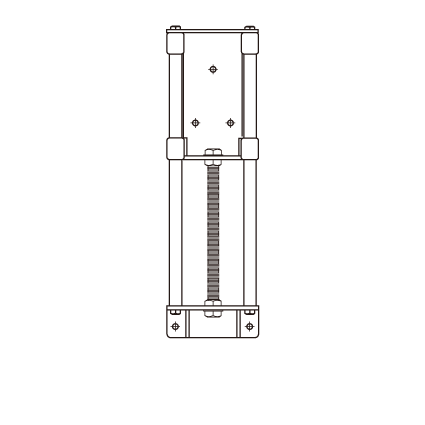

１.原型姿図

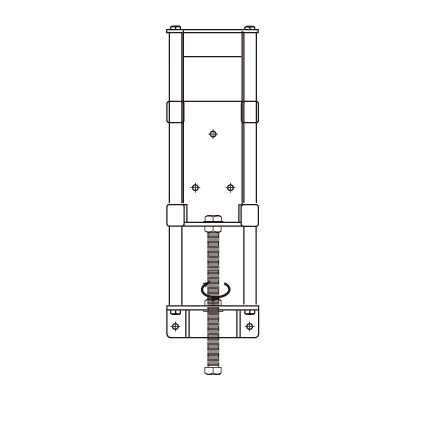

２．調整用ナットをゆるめてベースプレートを引き下げる。

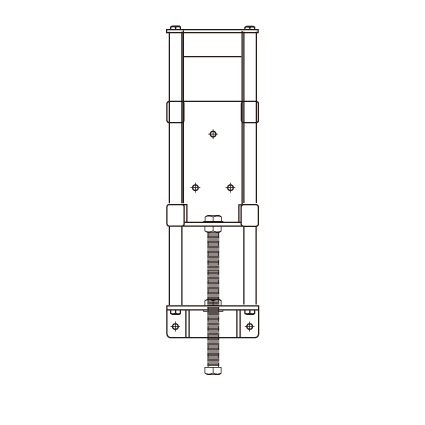

３．ベースアングルを柱に固定する。

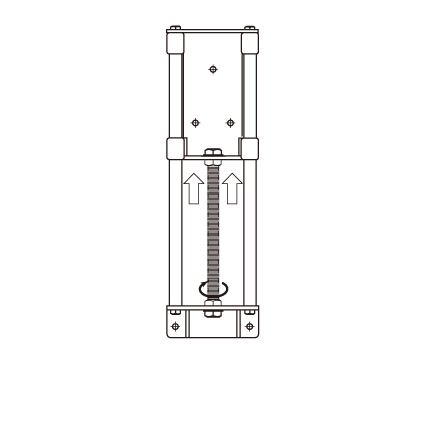

４．調整用ナットを締め付けベースプレートを押し上げる。

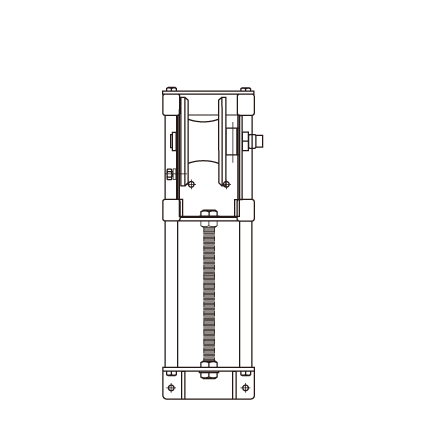

５．「キャップスタンウインチ」をベースプレートにセットする。

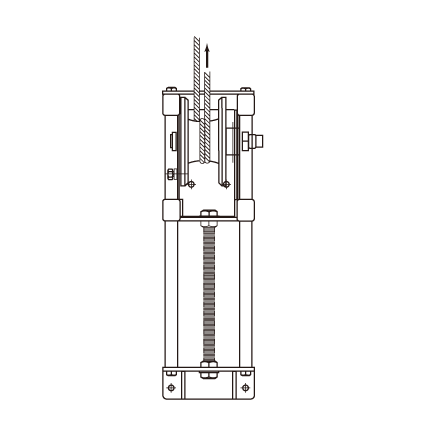

６．引きワイヤーロープをドラムに３回ぐらい巻き付ける。

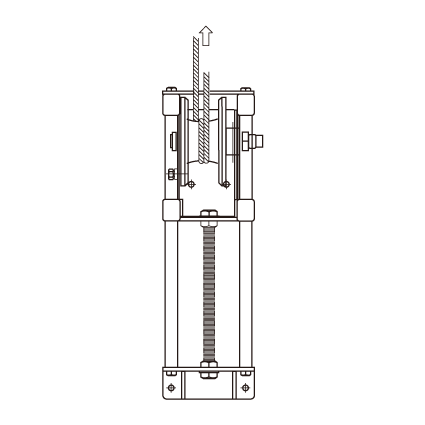

７．引きワイヤーロープにテンションをかけ、全体の張り具合をみてワイヤーロープの両端をワイヤークリップ止めをする。

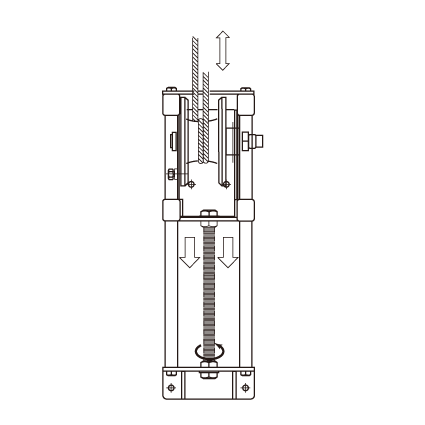

８．調整用ナットによる引きワイヤーロープのテンションは後日引きワイヤーロープが伸びてゆるんだ時に調整して下さい。
