M-3 全7層断熱シート

断熱基材3種インナーエア包み込み
柔軟強力断熱・結露防止

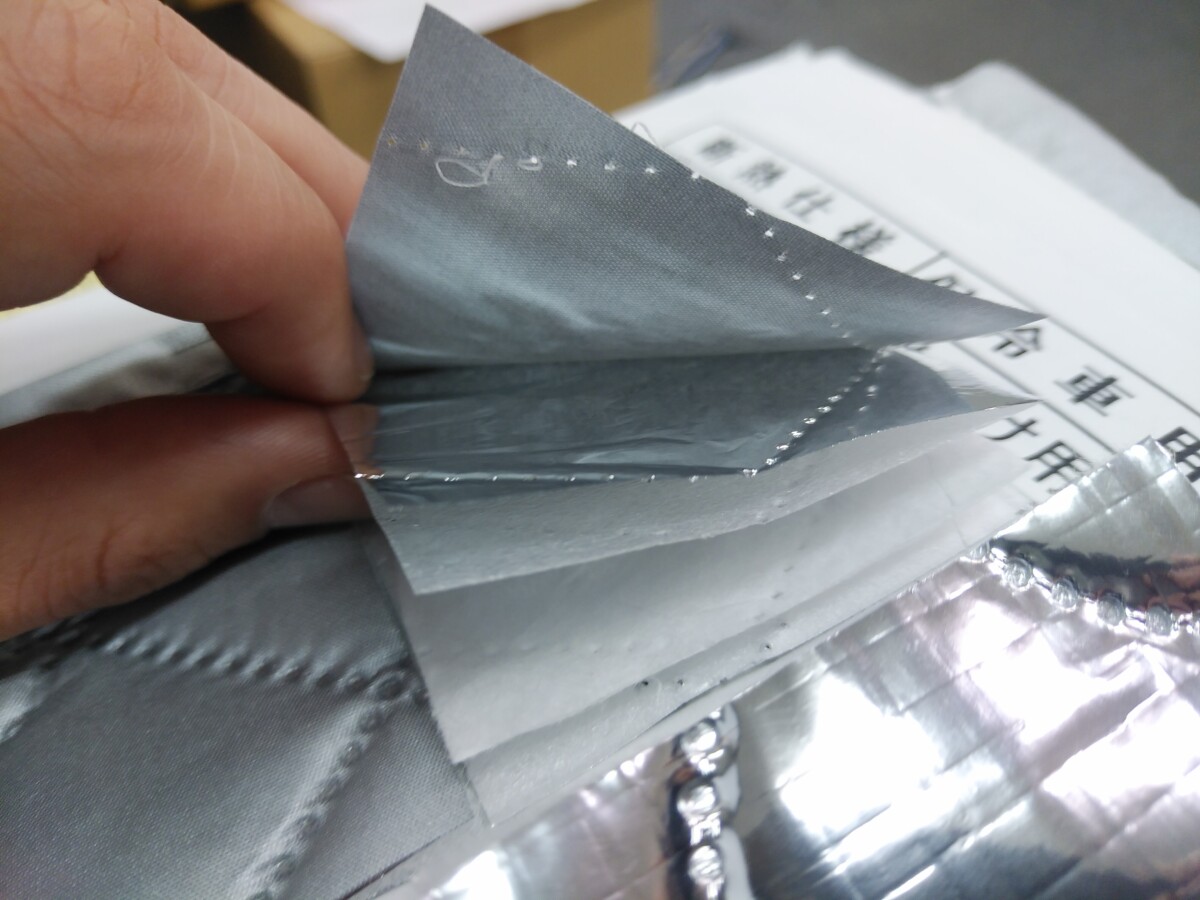

参考図と写真

断熱 シートの内と外との熱の移動が無い事=被覆物の体温の変化の無い事。 断熱は熱の伝播の阻止にほかなりません。熱の伝播は①伝導②対流③輻射の3つの作用に因りますが、断熱はこの3要素をいかに阻害させるかにかかっています。

伝導防止 ①綿状に形成された直径数ミクロンのファイバーを断熱綿とし、3層程度の段ネルシートと呼ばれるものは、薄くてもインナーエアの単位当たりの空気量はポリエステル綿・ダウン等の2倍に上がりますが、その単層・その表面層・キルト穴・による断熱力喪失が大きくファイバー綿がコスト高と成ります。 〈熱を科学した断熱シート〉は断熱綿の性能のみに頼らず、インナーエアの保持と他の断熱基材の組合せの設計で、遮蔽と積層を重ね『空気は只で、最大の断熱材』を応用したシート設計です。 遮蔽空気層を大量に持ち、熱伝導を押さえた合理的・低コスト断熱シートです。

密閉性 ②中綿の持つデッドエアを発砲シートが上下の動きを留め(対流を起こさない)またキルトの針穴も発砲シートの伸縮性が封じて密閉性を向上させ対流防止にも働きます。

伝導防止・対流阻止 ③さらに伝導率が低く、対流を阻止したPE独立発砲シートで断熱綿を包み込み、異なる断熱素材の2種類を効率よく積層しています。クッション性も上がりました。

輻斜阻止 ④断熱綿・発砲シート断熱材の両面に、さらにアルミ蒸着フィルムを付与する事で内側の冷気/暖気、及び外の暖気/冷気を反射して断熱効果を発揮しています。アルミ蒸着の熱線反射率はそうでないもの(例:白色)に比べ25~30%も効果大です。

高反射防止 表面シートはアルミ練り込みアクリルコートで、内材を覆う事により適度な反射率と堅牢度を確保。 車内の使用に際し、従来アルミ反射シートの高反射率では、鏡の乱反射を車内に持ち込むのと同じで、車内が熱線の輻射により高温になってしまいました。 M-3シートはライトバンでも冷凍車でも直接日光が当たるか否かを問わず被覆物体温維持が可能です。

無償の空気断熱 ⑤シートはミシンキルトによる複層体です。 仕様素材で7層をなし『空気は最大の断熱材』と言われるデッドエアを5層も持ち、全11層から構成される断熱シートです。

PVC帆布 従来PVC帆布タイプの断熱使用は、単層シートが高温と低温の境界面となる為、熱伝導を止め切れずシート自体が蓄熱し低温化又は高温化してしまいました。 又、断熱力の無さが結露の原因でした。

結露防止 ⑥しかし、複層シートは複層素材の断熱性能とその嵩高によるデッドエアの緩衝性能でシート裏表面の温度差を保ちます。 この為、結露を大きく防止します。 冷凍車のリアカーテンの用途にも従来のような結露による水滴現象を防止します。 温度差15℃でも結露無し。

柔軟シート ⑦シートの性能とは別に断熱効果を上げるには断熱対象物にフィットして、よけいな外気を締め出せる柔軟性を必要とします。 M-3は柔軟でしかも軽量です。 密着機能は断熱の重要な要素です。

呼吸性 ⑧キルティング縫製にて、全面均等に適度な呼吸性(3cmΦ穴/㎡)を有し帆布に比べてムレを大幅に防止出来ます。 この為、葉物野菜や新鮮食品の鮮度保持や冷凍機器使用による結露を防ぐ事も可能となりました。

紫外線カット ⑨M-3断熱シートは酸化・劣化原因となる紫外線をカットし、収穫後の農作物を熱と紫外線から品質・鮮度を守ります。 アルミ蒸着フィルム×2枚装備97%遮断

両面仕様 ⑩両面断熱効果には裏・表の区別が有りません。

軽量・コンパクト収納 軽量で丸めても畳んでも嵩張りません。

規格・用途等

保冷・保温 兼用 被覆物自体の温度を保つ機能シートですので夏・冬を問わず1年中活躍します。 M-3シートは従来の単なる日光反射シートやふとん綿を内材として断熱シートとは発想が違います。 日光の当たる当たらぬに関係なく被覆物を外気から護るシートです。 【被覆物自体の体温を保冷/保温するシート】です。
両面 シートには裏表の区別が有りませんので両面同じ機能で使用できます。
軽量 300g/㎡の超軽量。カーテンとしてもレールに負担が有りません。
柔軟 従来シートでは被覆物に密着する事ができませんでしたが、M-3シートは非常に柔軟に出来ているので、外気を締め出して密着でき保冷・保温効果が格段に向上します。 密着出来るか否かは断熱性能の大きな要因です。柔軟シートですので不要時は丸めても畳んでもコンパクトに収納できます。
衛生的 本質的に合織(ポリエステル)の特性として疎水性のため吸湿性が少ない。布、糸腐れ等変質しない。長繊維の為、従来の断熱材の様に毛・綿ボコリ・ガラスウールの不快さも有りません。PE発砲シートも無毒です。
不変性 発砲プラスチック断熱材の様に紫外線や車内高温での発砲痩せする事無く長期使用出来表布はアルミ粉末を基布に練り込みの為、ひび割れや剥離、黒色化しません。
紫外線 内部の2枚のアルミフィルムと他部材で紫外線を遮断します。
撥水防水 表面シートは撥水度100。防水度750㎜
結露防止 ミシンキルトの針穴面積は39㎜Φ/㎡相当あり、結露防止の透温孔となります。
野菜・殻物カバー・保冷車カーテン・冷蔵倉庫/物流倉庫間仕切り・トラックシート下掛け・パレット用

機能性・スペックテーブル

厚み 5t
生地幅 1200㎜
原反巻数 50m乱
