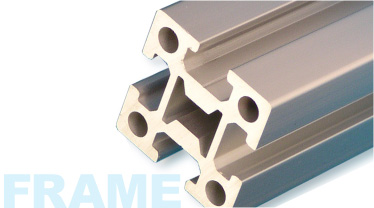

ユキ技研株式会社中・重構造用フレーム LECO 40シリーズ

40mm幅が基本の標準フレームシリーズ
何種類もある接続部材から選ぶ必要も無く、フレームへの加工指示も簡単
シンプルな部品構成で低コスト、組立工数削減のメリット大
もうブラケット接続には戻れない

お問い合わせ

40シリーズ製品一覧

フレーム
ガイドフレーム
樹脂ベアリング
樹脂ベアリングステー
その他

テーパーボルト
Tロック/Tロック/Lブラケット
サイドロック
Fナット/Dナット
その他

エンドキャップ/溝カバー
ゴム足/キャスター
アジャスター
アンカープレート
コーナーガード
その他

モール/ウェッジリム
スペーサーリム
ウェッジナット
パネルステー
その他

ノブ/取手/ラッチハンド
レバーハンドル/ヒンジ
マグネットキャッチ
サッシガイド
その他

フレーム/ガイドフレーム

23Mフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	0.77kg/m
断面積	284mm²
断面係数	Zx = 1,420mm³
断面係数	Zy = 1,290mm³
断面2次モーメント	Ix = 23,500mm⁴
断面2次モーメント	Iy = 12,900mm⁴

20×30㎜アルミフレーム

33Mフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.06kg/m
断面積	391mm2
断面係数	Zx = 2,300mm3
断面係数	Zy = 2,160mm3
断面2次モーメント	Ix = 35,900mm4
断面2次モーメント	Iy = 33,700mm4

30×30㎜アルミフレーム

34Eフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.31kg/m
断面積	486mm2
断面係数	Zx = 3,260mm3
断面係数	Zy = 2,640mm3
断面2次モーメント	Ix = 65,100mm4
断面2次モーメント	Iy = 42,000mm4

30×40㎜アルミフレーム

34Kフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.17kg/m
断面積	435mm2
断面係数	Zx = 3,206mm3
断面係数	Zy = 2,638mm3
断面2次モーメント	Ix = 64,120mm4
断面2次モーメント	Iy = 40,620mm4

30×40㎜アルミフレームマシンカバー等に適しています。

43Wフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.26kg/m
断面積	467mm2
断面係数	Zx = 3,245mm3
断面係数	Zy = 2,266mm3
断面2次モーメント	Ix = 68,312mm4
断面2次モーメント	Iy = 39,660mm4

40×30㎜アルミフレーム

43Kフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.38kg/m
断面積	511mm2
断面係数	Zx = 3,500mm3
断面係数	Zy = 3,210mm3
断面2次モーメント	Ix = 70,100mm4
断面2次モーメント	Iy = 48,800mm4

40×30㎜アルミフレーム　マシンカバー等に適しています。

24Kフレーム　仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	0.87kg/m
断面積	322mm2
断面係数	Zx = 2,170mm3
断面係数	Zy = 1,410mm3
断面2次モーメント	Ix = 43,400mm4
断面2次モーメント	Iy = 14,500mm4

20×40mm アルミフレーム　中構造のパネル・扉枠に適しています。

24Mフレーム　仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	0.94kg/m
断面積	347mm2
断面係数	Zx = 2,030mm3
断面係数	Zy = 1,940mm3
断面2次モーメント	Ix = 40,700mm4
断面2次モーメント	Iy = 19,400mm4

20×40mm アルミフレーム　中構造のパネル・扉枠に適しています。

24Hフレーム　仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	0.84kg/m
断面積	312mm2
断面係数	Zx = 2,180mm3
断面係数	Zy = 1,440mm3
断面2次モーメント	Ix = 43,700mm4
断面2次モーメント	Iy = 14,400mm4

20×40mm アルミフレーム

26Kフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.42kg/m
断面積	524mm2
断面係数	Zx = 4,850mm3
断面係数	Zy = 2,460mm3
断面2次モーメント	Ix = 149,300mm4
断面2次モーメント	Iy = 25,100mm4

20×60mm アルミフレーム　中・重構造のパネル・扉枠に適しています。
※現在のフレーム在庫がなくなり次第、材質を変更させていただきます。
　A6005C-T5 → A6063S-T5

44Jフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.48kg/m
断面積	550mm2
断面係数	Zx = 4,190mm3
断面係数	Zy = 4,127mm3
断面2次モーメント	Ix = 86,730mm4
断面2次モーメント	Iy = 85,430mm4

40×40mm アルミフレーム　カバー等に適した2面溝なしのアルミフレームです。

26Mフレーム　仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	1.37kg/m
断面積	507mm2
断面係数	Zx = 4,840mm3
断面係数	Zy = 2,930mm3
断面2次モーメント	Ix = 145,300mm4
断面2次モーメント	Iy = 29,300mm4

20×60mm アルミフレーム　中・重構造のパネル・扉枠に適しています。

44Kフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.43kg/m
断面積	530mm2
断面係数	Zx = 4,232mm3
断面係数	Zy = 3,945mm3
断面2次モーメント	Ix = 87,150mm4
断面2次モーメント	Iy = 78,900mm4

40×40mm アルミフレーム　カバー等に適した1面溝なしのアルミフレームです。
1R,2R穴加工のФ10穴はCP10でふさぐことができます。

44Eフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.72kg/m
断面積	639mm2
断面係数	Zx = 4,690mm3
断面係数	Zy = 4,370mm3
断面2次モーメント	Ix = 93,900mm4
断面2次モーメント	Iy = 90,600mm4

40×40mm アルミフレーム　F23M、F33M、F34Kとの組合わせに適しています。

44Fフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.32kg/m
断面積	478mm2
断面係数	Zx = 3,654mm3
断面係数	Zy = 3,525mm3
断面2次モーメント	Ix = 73,080mm4
断面2次モーメント	Iy = 70,490mm4

40×40mm アルミフレーム　40シリーズのライトタイプです。

44Lフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.61kg/m
断面積	597mm2
断面係数	Zx = 4,410mm3
断面係数	Zy = 4,290mm3
断面2次モーメント	Ix = 88,200mm4
断面2次モーメント	Iy = 85,900mm4

40×40mm アルミフレーム　40シリーズのスタンダードタイプです。

44Mフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	2.00kg/m
断面積	740mm2
断面係数	Zx = 5,840mm3
断面係数	Zy = 5,720mm3
断面2次モーメント	Ix = 116,700mm4
断面2次モーメント	Iy = 114,400mm4

40×40mm アルミフレーム 40シリーズのストロングタイプです。強度の必要な構造物や柱に適しています。

44Rフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.36kg/m
断面積	503mm2
断面係数	Zx = 3,585mm3
断面係数	Zy = 3,457mm3
断面2次モーメント	Ix = 74,060mm4
断面2次モーメント	Iy = 71,142mm4

40×40mm アルミフレーム　角R仕様のアルミフレームです。

46Fフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.96kg/m
断面積	727mm2
断面係数	Zx = 7,510mm3
断面係数	Zy = 5,640mm3
断面2次モーメント	Ix = 225,280mm4
断面2次モーメント	Iy = 112,730mm4

40×60mm アルミフレーム　ライトタイプです。

46Lフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	2.40kg/m
断面積	890mm2
断面係数	Zx = 9,290mm3
断面係数	Zy = 6,600mm3
断面2次モーメント	Ix = 278,000mm4
断面2次モーメント	Iy = 131,000mm4

40×60mm アルミフレーム　スタンダードタイプです。

46Mフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	2.80kg/m
断面積	1,036mm2
断面係数	Zx = 12,000mm3
断面係数	Zy = 7,990mm3
断面2次モーメント	Ix = 360,900mm4
断面2次モーメント	Iy = 159,900mm4

40×60mm アルミフレーム　ストロングタイプです。強度の必要な構造物に適しています。

48Lフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	2.55kg/m
断面積	945mm2
断面係数	Zx = 14,880mm3
断面係数	Zy = 7,460mm3
断面2次モーメント	Ix = 595,100mm4
断面2次モーメント	Iy = 149,100mm4

40×80mm アルミフレーム　スタンダードタイプです。

48Mフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	3.60kg/m
断面積	1,332mm2
断面係数	Zx = 20,300mm3
断面係数	Zy = 10,100mm3
断面2次モーメント	Ix = 814,000mm4
断面2次モーメント	Iy = 203,000mm4

40×80mm アルミフレーム　ストロングタイプです。強度の必要な構造物に適しています。

66Cフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	2.48kg/m
断面積	920mm2
断面係数	Zx = 9,351mm3
断面係数	Zy = 9,351mm3
断面2次モーメント	Ix = 312,332mm4
断面2次モーメント	Iy = 312,332mm4

60×60mmL型アルミフレーム　背の高い構造物の柱に適しています。

66Sフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	3.32kg/m
断面積	1,230mm2
断面係数	Zx = 13,463mm3
断面係数	Zy = 13,329mm3
断面2次モーメント	Ix = 403,880mm4
断面2次モーメント	Iy = 399,870mm4

60×60mm アルミフレーム　背の高い構造物の柱に適しています。

412フレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	3.55kg/m
断面積	1,314mm2
断面係数	Zx = 29,130mm3
断面係数	Zy = 10,020mm3
断面2次モーメント	Ix = 1747,700mm4
断面2次モーメント	Iy = 200,300mm4

40×120mm アルミフレーム　強度の必要な構造物の梁に適しています。

40Aフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.59kg/m
断面積	590mm2
断面係数	Zx = 4,028mm3
断面係数	Zy = 3,816mm3
断面2次モーメント	Ix = 124,120mm4
断面2次モーメント	Iy = 85,350mm4

五角形断面のアルミフレームで多角形構造物の柱に適しています。

44Gフレーム　仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.69kg/m
断面積	628mm2
断面係数	Zx = 5,174mm3
断面係数	Zy = 3,373mm3
断面2次モーメント	Ix = 103,470mm4
断面2次モーメント	Iy = 77,200mm4

40×40mm アルミフレーム　BE30,BE30E用、簡易ローラーガイド一体フレームです。

23Mフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	0.68kg/m
断面積	253mm2
断面係数	Zx = 1,366mm3
断面係数	Zy = 1,147mm3
断面2次モーメント	Ix = 22,090mm4
断面2次モーメント	Iy = 11,470mm4

20×30mm アルミフレーム
切断面、穴加工面に黒アルマイト処理はありません。
※形状が変更になりました。

33Mフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	1.06kg/m
断面積	391mm2
断面係数	Zx = 2,300mm3
断面係数	Zy = 2,160mm3
断面2次モーメント	Ix = 35,900mm4
断面2次モーメント	Iy = 33,700mm4

30×30mm アルミフレーム
切断面、穴加工面に黒アルマイト処理はありません。
※形状が変更になりました。

34Kフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	1.17kg/m
断面積	435mm2
断面係数	Zx = 3,206mm3
断面係数	Zy = 2,638mm3
断面2次モーメント	Ix = 64,120mm4
断面2次モーメント	Iy = 40,620mm4

30×40mm アルミフレーム　マシンカバー等に適しています。
切断面、穴加工面に黒アルマイト処理はありません。
※形状が変更になりました。

43Kフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	1.38kg/m
断面積	511mm2
断面係数	Zx = 3,500mm3
断面係数	Zy = 3,210mm3
断面2次モーメント	Ix = 70,100mm4
断面2次モーメント	Iy = 48,800mm4

40×30mm アルミフレーム　マシンカバー等に適しています。
切断面、穴加工面に黒アルマイト処理はありません。
※形状が変更になりました。

44Fフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	1.32kg/m
断面積	489mm2
断面係数	Zx = 3,654mm3
断面係数	Zy = 3,525mm3
断面2次モーメント	Ix = 73,080mm4
断面2次モーメント	Iy = 70,490mm4

40×40mm アルミフレーム　40シリーズのライトタイプです。
切断面、穴加工面に黒アルマイト処理はありません。

44Mフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	2.00kg/m
断面積	740mm2
断面係数	Zx = 5,840mm3
断面係数	Zy = 5,720mm3
断面2次モーメント	Ix = 116,700mm4
断面2次モーメント	Iy = 114,400mm4

40×40mm アルミフレーム　40シリーズのストロングタイプです。強度の必要な構造物や柱に適しています。
切断面、穴加工面に黒アルマイト処理はありません。

44Rフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	1.36kg/m
断面積	503mm2
断面係数	Zx = 3,585mm3
断面係数	Zy = 3,457mm3
断面2次モーメント	Ix = 74,060mm4
断面2次モーメント	Iy = 71,142mm4

40×40mm アルミフレーム　角R仕様のアルミフレームです。
切断面、穴加工面に黒アルマイト処理はありません。

46Mフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	2.80kg/m
断面積	1,036mm2
断面係数	Zx = 12,000mm3
断面係数	Zy = 7,990mm3
断面2次モーメント	Ix = 360,900mm4
断面2次モーメント	Iy = 159,900mm4

40×60mm アルミフレーム　ストロングタイプです。強度の必要な構造物に適しています。
切断面、穴加工面に黒アルマイト処理はありません。

66Sフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	3.32kg/m
断面積	1,230mm2
断面係数	Zx = 13,463mm3
断面係数	Zy = 13,329mm3
断面2次モーメント	Ix = 403,880mm4
断面2次モーメント	Iy = 399,870mm4

60×60mm アルミフレーム　背の高い構造物の柱に適しています。
切断面、穴加工面に黒アルマイト処理はありません。

48Mフレーム黒アルマイト　仕様
材質	A6005C-T5
表面処理	黒アルマイト
質量	3.60kg/m
断面積	1,332mm2
断面係数	Zx = 20,300mm3
断面係数	Zy = 10,100mm3
断面2次モーメント	Ix = 814,000mm4
断面2次モーメント	Iy = 203,000mm4

40×80mm アルミフレームストロングタイプです。強度の必要な構造物に適しています。
切断面、穴加工面に黒アルマイト処理はありません。

樹脂ベアリング

樹脂ベアリング30エコノミータイプ　仕様
材質	ポリアセタール
許容荷重	196N（20kgf）/1個
質量	15.8g

44Gフレームに適合します。

樹脂ベアリング30　仕様
材質	608鐚削失
許容荷重	196N（20kgf）/1個
質量	20g

44Gフレームに適合します。
与圧をかけてご使用いただけます。

樹脂ベアリングステー

樹脂ベアリングステー　仕様
材質	SUS304
板厚	t2.0
質量	30g

樹脂ベアリングステー丸穴タイプ　仕様
材質	SUS304
板厚	t2.0
質量	28g

樹脂ベアリングステー長穴タイプ　仕様
材質	SUS304
板厚	t2.0
質量	28g

樹脂ベアリングステーGS44　仕様
材質	SUS304
板厚	t2.0
質量	187g

BE30Eには対応しておりません。

その他

検査ブース標準キット【STB-S900】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
天面材	透明塩化ビニール板 t3
腰上壁材	透明塩化ビニール板 t3
腰下壁材	アルミ樹脂複合板

COVID-19 新型コロナウィルス・インフルエンザなど感染症の検体採取用途などに　W900×D900×H2000
・飛沫感染を予防する簡易ブースです。
・キット品につき、部材でのお届けになります。お客様での組み立てが必要です。
・腰下壁材のアルミ樹脂複合板は色をお選び頂けます(白 or シルバー)
　シルバー色をご希望の場合は備考/コメント欄　に「複合板_シルバー色希望」と入力ください。
　(指示なしの場合は複合板_白色でのお届けになります)
【納期】
・受注確定後、約2週間で出荷致します。

検査ブースグローブ付きキット【STB-G900】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
天面材	透明塩化ビニール板 t3
腰上壁材	透明塩化ビニール板 t3
腰下壁材	アルミ樹脂複合板
グローブ	天然ゴム

COVID-19 新型コロナウィルス・インフルエンザなど感染症の検体採取用途などに　W900×D900×H2000
・飛沫感染を予防する簡易ブースです。
・キット品につき、部材でのお届けになります。お客様での組み立てが必要です。
・天然ゴム製のグローブが付属　交換も容易に行えます。
　(グローブは、ブースへ内向きに取り付けることも可能です)
・腰下壁材のアルミ樹脂複合板は色をお選び頂けます(白 or シルバー)
　シルバー色をご希望の場合は備考/コメント欄　に「複合板_シルバー色希望」と入力ください。
　(指示なしの場合は複合板_白色でのお届けになります)
【納期】
・受注確定後、約2週間で出荷致します。

検査ブース標準キットドアパーツ【STB-DO】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
天面材	透明塩化ビニール板 t3
腰上壁材	透明塩化ビニール板 t3
腰下壁材	アルミ樹脂複合板

検査ブースキット STB-S900・STB-G900 用のドア部材です。
検査ブース標準キット用のドア部材です。
・キット品につき、部材でのお届けになります。お客様での組み立てが必要です。
・腰下壁材のアルミ樹脂複合板は色をお選び頂けます(白 or シルバー)
　シルバー色をご希望の場合は備考/コメント欄　に「複合板_シルバー色希望」と入力ください。
　(指示なしの場合は複合板_白色でのお届けになります)
【納期】
・受注確定後、約2週間で出荷致します。

交換用グローブ【STB-GL】　仕様
グローブ	天然ゴム

STB-G900の交換用グローブです。
・天然ゴム製のグローブ　交換も容易に行えます。
【納期】
・受注確定後、約5営業日で出荷致します。
・ブースキットと同時にご注文の場合は、ブース本体と同梱での出荷となります(約2週間での出荷)

交換用グローブ大【STB-GL-L】　仕様
グローブ	天然ゴム

STB-G900の交換用グローブ大です。
・標準グローブよりも一回り大きいサイズのグローブです。
・天然ゴム製のグローブ　交換も容易に行えます。
【納期】
・受注確定後、約5営業日で出荷致します。
・ブースキットと同時にご注文の場合は、ブース本体と同梱での出荷となります(約2週間での出荷)

簡易カーテンブースキット　【VC-700】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
カーテン材	透明塩化ビニールシート t0.1

待合室・診察室などにCOVID-19 新型コロナウィルス・インフルエンザなど感染症対策品　幅700mmタイプ
・飛沫感染を予防する簡易カーテンブースです。
・本製品は組立が必要です。
・ビニールシートをステンレスピンチで固定　カーテンの交換も容易に行えます。
【納期】
・受注確定後、約1週間で出荷致します。

簡易カーテンブースキット　【VC-850】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
カーテン材	透明塩化ビニールシート t0.1

待合室・診察室などにCOVID-19 新型コロナウィルス・インフルエンザなど感染症対策品　幅850mmタイプ
・飛沫感染を予防する簡易カーテンブースです。
・本製品は組立が必要です。
・ビニールシートをステンレスピンチで固定　カーテンの交換も容易に行えます。
【納期】
・受注確定後、約1週間で出荷致します。

簡易カーテンブースキット作業台付き【VC-700TA】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
カーテン材	透明塩化ビニールシート t0.1
作業台板材	ステンレス板　ｔ1.5

簡易カーテンブースキット作業台付き【VC-850TA】　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
カーテン材	透明塩化ビニールシート t0.1
作業台板材	ステンレス板　ｔ1.5

簡易カーテンブース横幅700mmタイプ交換用カーテン三面用2枚セット【VC-700-VIN2200】　仕様
カーテン材	透明塩化ビニールシート t0.1

幅700mmタイプ　VC-700・VC-700TA用の三面カーテン部材です。
・VC-700・VC700TA用の三面カーテン部材　2枚セットです。
・幅2200mm　高さ1600mm　
・手加工での裁断となり、裁断寸法に誤差がある場合があります。事前にご了解ください。
【納期】
・受注確定後、約1週間で出荷致します。

簡易カーテンブース横幅850mmタイプ交換用カーテン三面用2枚セット【VC-850-VIN2350】　仕様
カーテン材	透明塩化ビニールシート t0.1

幅700mmタイプ　VC-850・VC-850TA用の三面カーテン部材です。
・VC-850・VC-850TA用の三面カーテン部材　2枚セットです。
・幅2350mm　高さ1600mm　
・手加工での裁断となり、裁断寸法に誤差がある場合があります。事前にご了解ください。
【納期】
・受注確定後、約1週間で出荷致します。

簡易カーテンブース横幅700mmタイプ交換用カーテン背面用2枚セット【VC-700-VIN650】　仕様
カーテン材	透明塩化ビニールシート t0.1

幅700mmタイプ　VC-700・VC-700TA用の背面カーテン部材です。
・VC-700・VC700TA用の三面カーテン部材　2枚セットです。
・幅2350mm　高さ1600mm　
・手加工での裁断となり、裁断寸法に誤差がある場合があります。事前にご了解ください。
【納期】
・受注確定後、約1週間で出荷致します。

簡易カーテンブース横幅850mmタイプ交換用カーテン背面用2枚セット【VC-850-VC-850TA】　仕様
カーテン材	透明塩化ビニールシート t0.1

幅850mmタイプ　VC-850・VC-850TA用の背面カーテン部材です。
・VC-850・VC-850TA用の三面カーテン部材　2枚セットです。
・幅2350mm　高さ1600mm　
・手加工での裁断となり、裁断寸法に誤差がある場合があります。事前にご了解ください。
【納期】
・受注確定後、約1週間で出荷致します。

マルチブース屋根有MB2114B　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W1980×D1290×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
・屋根有タイプは、透明ブロンズ色のポリカ波板を使用しているので明るく夏涼しく、日当たりの良い場所では冬暖かい空間を得られます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根有MB2117B　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W1980×D1590×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
・屋根有タイプは、透明ブロンズ色のポリカ波板を使用しているので明るく夏涼しく、日当たりの良い場所では冬暖かい空間を得られます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根有MB3114B　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W2990×D1290×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
・屋根有タイプは、透明ブロンズ色のポリカ波板を使用しているので明るく夏涼しく、日当たりの良い場所では冬暖かい空間を得られます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根有MB3117B　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W2990×D1590×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
・屋根有タイプは、透明ブロンズ色のポリカ波板を使用しているので明るく夏涼しく、日当たりの良い場所では冬暖かい空間を得られます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

////////////////////////

マルチブース屋根無MB2114P　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W1980×D1290×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根無MB2117P　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W1980×D1590×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根無MB3114P　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W2990×D1290×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

マルチブース屋根無MB3117P　仕様
枠材	構造用アルミフレームシステム　LECOFRAME
屋根材	ポリカーボネート波板（透明ブロンズ色）
腰上壁材	透明塩化ビニール板
腰下壁材	アルミ樹脂複合板

屋外用の簡易喫煙室や休憩室等に適した、多目的ブースキットです。室内サイズ(mm) W2990×D1590×H2060
・美しく丈夫な仕上がり。
・構造がシンプルで、説明書や組立動画をご覧頂く事により、どなたでも簡単に組立・設置できます。
・4サイズ、屋根の有無が選択できます。
・入口や窓(2ヶ所)の位置が自由に組みかえれますので、風通し等の考慮ができます。
【注記】
・室内喫煙室として使用する場合、法律や条令に沿った換気システムが別途必要です。
・本製品はブロック等により基礎を製作し、必ず水平面に設置してください。
・安全確保の為、必ず付属のアンカーステー等で固定し、転倒防止等の対策をしてください。
【納期】
・受注確定後、最短2週間で出荷致します。

テーパーボルト

テーパーボルト40黒　仕様
材質	SUSXM7
質量	5.7g
締付トルク	11.8N・m（120kgf・cm）

Tロック/Iロック結合用ボルトです。

テーパーボルト40　仕様
材質	SUSXM7
質量	5.7g
締付トルク	11.8N・m（120kgf・cm）

Tロック/Iロック結合用ボルトです。

Tロック/Tロック/Lブラケット

鉄Tロック40　仕様
材質	S45C
表面処理	三価クロム
質量	29.5g

40シリーズフレーム専用の、Tロック結合用部品です。テーパーボルトとセットで使用します。

鉄Tロック40導通タイプ　仕様
材質	S45C
表面処理	三価クロム
質量	29.5g

結合することによりフレーム間の導通がとれます。40シリーズフレーム専用の、Tロック結合用部品です。

鉄後入れTロック40　仕様
材質	S45C
表面処理	三価クロム
質量	24.4g

耐久性に富んだ後入れTロックです。
TL4Xを使用して、F23M、F44F等のシングルロックタイプのフレームを片持ちで接続した場合、ねじり方向に大きな力が加わると、Tロックが外れる可能性があるのでご注意ください。
※直角、平行共通です。
※F24Hの正面T溝にも後入れ可能です。

後入れTロック40(直角)　仕様
材質	ZDC-2
表面処理	三価クロム
質量	20.0g

組立後に使用できるTロックです。
TL40よりも結合強度が劣ります。
F24Hの正面T溝には後入れできません。

後入れTロック40(平行)　仕様
材質	ZDC-2
表面処理	三価クロム
質量	20.0g

組立後に使用できるTロックです。
TL40よりも結合強度が劣ります。
F24Hの正面T溝には後入れできません。

後入れTロック25-40接続タイプ　仕様
材質	ZDC-2
質量	9.6g

40シリーズに25シリーズを結合します。

Tロック用下穴冶具40
お客様がTロック穴加工する際に便利です。

コーナーステー　仕様
材質	ADC12
表面処理	シルバー塗装
質量	249.1g

Tロック結合の補強パーツです。
F23M.F24H.F24K.F24M.F26K.F26M.F43Wには取付できません。

Lブラケット40シルバー色ブラケット単体BL40S－H 仕様
材質	ADC12
表面処理	シルバー塗装
質量	52g

Tロック結合の補強パーツです。

Lブラケット40シルバー色ボルト・ナットセットBL40S－B 仕様
材質	ADC12
表面処理	シルバー塗装
質量	52g

Tロック結合の補強パーツです。

Lブラケット40 ブラケット単体BL40－H 仕様
材質	ADC12
表面処理	電着塗装　黒
質量	52g

Tロック結合の補強パーツです。

Lブラケット40 ボルト・ナットセットBL40－B 仕様
材質	ADC12
表面処理	電着塗装　黒
質量	52g

Tロック結合の補強パーツです。

Lブラケット40ボス無しブラケット単体BL4F－H 仕様
材質	ADC12
表面処理	電着塗装　黒
質量	47g

Tロック結合の補強パーツです。

Lブラケット40ボス無しボルト・ナットセットBL4F－B 仕様
材質	ADC12
表面処理	電着塗装　黒
質量	47g

Tロック結合の補強パーツです。

Fナット/Dナット

Fナット40NF40-M4 仕様
材質	S45C
表面処理	クロメート
質量	7.8g

F24Hを除く40シリーズフレームの10.2mm幅T溝に後入れ可能。フレームに色々な部品を固定できます。
F24Hの正面T溝には後入れできません。

Fナット40NF40-M5 仕様
材質	S45C
表面処理	クロメート
質量	7.4g

F24Hを除く40シリーズフレームの10.2mm幅T溝に後入れ可能。フレームに色々な部品を固定できます。
F24Hの正面T溝には後入れできません。

Fナット40NF40-M6 仕様
材質	S45C
表面処理	クロメート
質量	7.2g

F24Hを除く40シリーズフレームの10.2mm幅T溝に後入れ可能。フレームに色々な部品を固定できます。
F24Hの正面T溝には後入れできません。

Fナット40NF40-M8 仕様
材質	S45C
表面処理	クロメート
質量	6.1g

F24Hを除く40シリーズフレームの10.2mm幅T溝に後入れ可能。フレームに色々な部品を固定できます。
F24Hの正面T溝には後入れできません。

Fナット40NF40-M8 仕様
材質	ナイロン
質量	0.4g

FナットをT溝に仮留めするのに使用します。
旧型番:NS40

DナットND40－M3 仕様
材質	ZDC-2
表面処理	ユニクロ
質量	4.1g

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。

DナットND40－M4 仕様
材質	ZDC-2
表面処理	ユニクロ
質量	3.9g

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。

DナットND40－M5 仕様
材質	ZDC-2
表面処理	ユニクロ
質量	3.6g
許容トルク	30kgf・cm以下

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。

DナットND40－M6 仕様
材質	ZDC-2
表面処理	ユニクロ
質量	3.5g
許容トルク	20kgf・cm以下

取り付けるものにあらかじめ、ねじとナットをセットし、フレームに固定できます。

サイドロック

サイドロック30単体 SL3H－L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	15ｇ

交差するフレーム同士を結合します。

サイドロック30単体 SL3H－L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	19ｇ

交差するフレーム同士を結合します。
※写真はSL3H-L30です。

サイドロック40単体 SL3H－L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	28ｇ

交差するフレーム同士を結合します。

サイドロック40単体 SL4H-L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	36ｇ

交差するフレーム同士を結合します。

サイドロック40単体 SL4H-L60仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	54ｇ

交差するフレーム同士を結合します。

サイドロック30ボルト・ナットセット SL3B-L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	22ｇ

交差するフレーム同士を結合します。

サイドロック30ボルト・ナットセット SL3B-L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	33ｇ

交差するフレーム同士を結合します。
※写真はSL3B-L30です。

サイドロック40ボルト・ナットセット SL4B-L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	37ｇ

交差するフレーム同士を結合します。

サイドロック40ボルト・ナットセット SL4B-L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	53ｇ

交差するフレーム同士を結合します。
※写真はSL4B-L30です。

サイドロック40ボルト・ナットセット SL4B-L60仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	80ｇ

交差するフレーム同士を結合します。
※写真はSL4B-L30です。

サイドロック30・ロング SL30-3000仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	0.577kg/m

交差するフレーム同士を結合します。
Tロック穴加工は出来ません。
切断面のアルマイト処理はありません。

サイドロック40・ロング SL40-3000仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	1.036kg/m

交差するフレーム同士を結合します。
Tロック穴加工は出来ません。
切断面のアルマイト処理はありません。

サイドロック30タップタイプ単体 SL3T-L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	18ｇ

サイドロック30セット SL3S－L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	42ｇ

フレーム同士を平行に連結します。

サイドロック40タップタイプ単体 SL4T－L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	31ｇ

サイドロック40セット SL4T－L30仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	64ｇ

フレーム同士を平行に連結します

その他

補強プレート40単体 SP40－H仕様
材質	SUS304 #400 t2.0
質量	73g

IL40を用いた直列結合部の補強に

補強プレート40単体 SP40－H仕様
材質	SUS304 #400 t2.0
質量	73g

補強プレート30単体 SP30－H仕様
材質	SUS304 #400 t2.0
質量	56g

補強プレート30　ボルト・ナットセット SP30－B仕様
材質	SUS304 #400 t2.0
質量	56g

IL40を用いた直列結合部の補強に

Iロック40 IL40仕様
材質	S45C
表面処理	クロメート
質量	39g

テーパーボルトを使用し、フレームを直列に接続することができます。

Fナット40・ロング　ピッチ30 NFM6－P30仕様
材質	S45C
表面処理	クロメート
質量	22.5g

Fナット40・ロング　ピッチ60 NFM6－P60仕様
材質	S45C
表面処理	クロメート
質量	39.0g

Fナット40・ロング　ピッチ45 NFM6－P45仕様
材質	S45C
表面処理	クロメート
質量	30.7g

Fナット40・ロングピッチ75 NFM6－P75仕様
材質	S45C
表面処理	クロメート
質量	47.5g

アングルブロックボルト・ナットセット PB24－L25仕様
質量	27.8g

25シリーズフレームと組み合わせて補強ステーに
40シリーズの溝に取り付けます。
単独でのご使用は回転しますのでお控え下さい。

アングルブロックボルト・ナットセット PB24－L40仕様
質量	47.8g

25シリーズフレームと組み合わせて補強ステーに
40シリーズの溝に取り付けます。
溝に平行に取り付けます。

アングルブロック40単体 PB4HA－L40仕様
質量	67g

フレームと組み合わせて補強ステーに

アングルブロック40 ボルト・ナットセット PB4BA－L40仕様
質量	67g

フレームと組み合わせて補強ステーに

アングルブロック60単体 PB4HA－L60仕様
質量	97g

フレームと組み合わせて補強ステーに

アングルブロック60 ボルト・ナットセット PB4HA－L60仕様
質量	124g

フレームと組み合わせて補強ステーに

アングルブロック80単体 PB4HA－L80仕様
質量	129g

フレームと組み合わせて補強ステーに

アングルブロック80 ボルト・ナットセット PB4BA－L80仕様
質量	156g

フレームと組み合わせて補強ステーに

アングルブロック120単体 PB4HA－L120仕様
質量	192g

フレームと組み合わせて補強ステーに

アングルブロック120 ボルト・ナットセット PB4BA－L120仕様
質量	232g

フレームと組み合わせて補強ステーに

ベースフランジ40 (Tロック結合タイプ) BF4T－L40仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	72g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40 (Tロック結合タイプ) BF4T－L60仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	110g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40 (Tロック結合タイプ) BF4T－L80仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	150g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40 (ボルト結合タイプ) BF4H－L44仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	69g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40 (ボルト結合タイプ) BF4H－L64仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	105g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40 (ボルト結合タイプ) BF4H－L84仕様
材質	A6063S-T5
表面処理	白アルマイト
質量	145g

他の筐体やコンポーネントとの接続に使用します

ベースフランジ40・ロング BF40－3000仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.867kg/m

■Tロック穴加工は出来ません。
■切断面のアルマイト処理はありません。

ベースブロック40 BB4T－L40仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	48g

他の筐体やコンポーネントとの接続に使用します

ベースブロック40 BB4T－L60仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	73g

他の筐体やコンポーネントとの接続に使用します

ベースブロック40 BB4T－L80仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	98g

他の筐体やコンポーネントとの接続に使用します

ベースブロック40・ロング BB40－3000仕様
材質	A6005C-T5
表面処理	白アルマイト
質量	1.251kg/m

■Tロック穴加工は出来ません。
■切断面のアルマイト処理はありません。

エンドキャップ/溝カバー

エンドキャップ23用シルバー色EP23S
材質	ナイロン６
質量	3.5g

フレーム端面の保護/ケガ防止に
※フレームの切断面の角は鋭利な為、大変危険です。切断面が露出する箇所には、必ずエンドキャップを取り付けて下さい。

エンドキャップ23用 EP23
材質	ナイロン６
質量	3.5g

エンドキャップ24用シルバー色EP24S
材質	ナイロン６
質量	3.0g

エンドキャップ24用 EP24
材質	ナイロン６
質量	3.0g

エンドキャップ34用シルバー色EP34S
材質	ナイロン６
質量	4.5g

エンドキャップ34用 EP34
材質	ナイロン６
質量	4.5g

エンドキャップ44用シルバー色EP44S
材質	ナイロン６
質量	6.0g

エンドキャップ44用 EP44
材質	ナイロン６
質量	6.0g

エンドキャップ48用シルバー色EP48S
材質	ナイロン６
質量	12g

エンドキャップ48用 EP48
材質	ナイロン６
質量	12g

エンドキャップ26用シルバー色EP26S
材質	ナイロン６
質量	5.0g

エンドキャップ26用 EP26
材質	ナイロン６
質量	5.0g

エンドキャップ46用シルバー色EP46S
材質	ABS
質量	10.0g

エンドキャップ46用 EP46
材質	ABS
質量	10.0g

エンドキャップ412用シルバー色E412S
材質	ABS
質量	17.0g

エンドキャップ412用 E412
材質	ABS
質量	17.0g

エンドキャップ33用 EP33
材質	ナイロン６
質量	4.0g

エンドキャップ66C用 E66C
材質	ナイロン６
質量	14.5g

エンドキャップ66S用 E66S
材質	ナイロン６
質量	14.7g

エンドキャップ44R用 E44R－T3
材質	ナイロン６
質量	5.5g

フレーム端面の保護/ケガ防止に
■44Rフレーム専用の、3mm厚タイプの小口キャップです。
※フレームの切断面の角は鋭利な為、大変危険です。切断面が露出する箇所には、必ずエンドキャップを取り付けて下さい。

エンドキャップ44R用 E44R－T10
材質	ナイロン６
質量	10g

フレーム端面の保護/ケガ防止に
■44Rフレーム専用の、10mm厚タイプの小口キャップです。
※フレームの切断面の角は鋭利な為、大変危険です。切断面が露出する箇所には、必ずエンドキャップを取り付けて下さい。

エンドキャップ40A用 E40A－L
材質	ナイロン６
質量	5.3g

エンドキャップ40A用 E40A－R
材質	ナイロン６
質量	5.3g

エンドキャップ40P用 E40P－L
材質	ナイロン６
質量	5.3g

エンドキャップ40P用 E40P－R
材質	ナイロン６
質量	5.3g

タイタック40 T40K
材質	ナイロン
質量	1g

ケーブルクランプベース
40フレームのT溝に固定し使用する結束バンド用ケーブルクランプベース　100個入り

SUSエンドキャップ34用 T40K
材質	SUS304
質量	15g

フレーム端面の保護/ケガ防止に
■片側1ヵ所M10端面タップ加工のF34K、F43Kフレームに適合します。
※フレームの切断面の角は鋭利な為、大変危険です。切断面が露出する箇所には、必ずエンドキャップを取り付けて下さい。

ラウンドアイ40 ボルト・ナットセット RI5－B
材質	SUS304
質量	21g
参考使用荷重	147N(15kgf)

ステンレス製のアイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

ラウンドアイ40 ボルト・ナットセット RI6－B
材質	SUS304
質量	34g
参考使用荷重	196N(20kgf)

ステンレス製のアイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

オープンラウンドアイ40 ボルト・ナットセット ORI5－B
材質	SUS304
質量	20g
参考使用荷重	98N(10kgf)

ステンレス製のオープンタイプ・アイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

オープンラウンドアイ40 ボルト・ナットセット ORI6－B
材質	SUS304
質量	31g
参考使用荷重	147N(15kgf)

ステンレス製のオープンタイプ・アイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

パッドアイ40 ボルト・ナットセット PD5－B
材質	SUS304
質量	15g
参考使用荷重	147N(15kgf)

ステンレス製のアイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

パッドアイ40 ボルト・ナットセット PD6－B
材質	SUS304
質量	27g
参考使用荷重	196N(20kgf)

ステンレス製のアイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

オープンパッドアイ40 ボルト・ナットセット OPD5－B
材質	SUS304
質量	14g
参考使用荷重	98N(10kgf)

ステンレス製のオープンタイプ・アイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

オープンパッドアイ40 ボルト・ナットセット OPD6－B
材質	SUS304
質量	25g
参考使用荷重	147N(15kgf)

ステンレス製のオープンタイプ・アイプレートフレーム溝取付け部品セットです。
チェーン・ワイヤ・ロープ等の端末金具としてご利用下さい。

リングキャッチ SH5
材質	SUS304
質量	21g
参考使用荷重	784N(80kgf)

チェーン・ワイヤ・ロープをアイプレート等にジョイントするステンレス製の錆に強い部品です。

リングキャッチ SH6
材質	SUS304
質量	33g
参考使用荷重	1470N(150kgf)

チェーン・ワイヤ・ロープをアイプレート等にジョイントするステンレス製の錆に強い部品です。

エンドカバー EC30
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□30 穴加工無し

エンドカバー EC30
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□30 穴加工無し□30 M10端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM10取り付けのキャスターやアジャスターも取付可能です。

エンドカバー EC30－H12
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□30 穴加工無し□30 M12端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM12取り付けのキャスターやアジャスターも取付可能です。

エンドカバー EC30－H16
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□30 穴加工無し□30 M16端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM16取り付けのキャスターやアジャスターも取付可能です。
■EC30-H16は鋼製平ワッシャーが付属します。

エンドカバー EC30－EC40
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□40 穴無し

エンドカバー EC40－H10
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□40 M10端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM10取り付けのキャスターやアジャスターも取付可能です。

エンドカバー EC40－M12
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□40 M12端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM10取り付けのキャスターやアジャスターも取付可能です。

エンドカバー EC40－M16
材質	PVC（塩ビ）

フレーム端面の保護、安全用小口キャップです。□40 M16端面タップ対応
■写真は穴加工無しです。
■端面タップ併用によりM16取り付けのキャスターやアジャスターも取付可能です。
■EC40-H16は鋼製平ワッシャーが付属します。

スキッドフレームカバー40(ブラック) KP4B－2000
材質	HDPE
質量	87.3g/m
色	ブラック

フレーム表面を保護したり、摩擦を低減してフレームに載せたワークを滑らせやすくします。
写真はKP4Y

スキッドフレームカバー40(イエロー) KP4Y－2000
材質	HDPE
質量	87.3g/m
色	イエロー

フレーム表面を保護したり、摩擦を低減してフレームに載せたワークを滑らせやすくします。
写真はKP4Y

スキッドフレームカバー40(シルバー) KP4S－2000
材質	HDPE
質量	87.3g/m
色	シルバー

フレーム表面を保護したり、摩擦を低減してフレームに載せたワークを滑らせやすくします。
写真はKP4Y

樹脂溝カバー40(ブラック) SC4B
材質	PE
質量	27.1g
色	ブラック

フレームのT溝をふさぐ、ハサミで切れる手軽な樹脂製カバー
※写真はSC40-G(ダークグレー)です。 ※ご購入数や他のご注文内容により変形を避ける為、本製品を2分割し出荷する場合があります。
分割不可をご希望の場合、備考/コメント欄にその旨をご指示ください。

樹脂溝カバー40(ダークグレー) SC4G
材質	PE
質量	27.1g
色	ダークグレー

樹脂溝カバー40(シルバー) SC4B
材質	PE
質量	27.1g
色	シルバー

アルミ溝カバー(ブラック) CV1FB-2980
材質	A6063S-T5
表面処理	黒アルマイト
質量	70g/m

T溝をスッキリ塞ぎます
*写真はシルバー色です。

アルミ溝カバー CV1F-2980
材質	A6063S-T5
表面処理	白アルマイト
質量	70g/m

T溝をスッキリ塞ぎます
*写真はシルバー色です。

ファスナー FA40A
材質	ポリアミド
質量	0.5g
色	ナチュラル

溝カバー・サッシガイド等の取付けに

M6用大径ワッシャー PW18D－M6
材質	ステンレス
質量	6.1g

外径18mm　厚さ4.0mmの肉厚 M6用ワッシャーです。
※写真はPW18-M8です。

M4用大径ワッシャー PW16－M4
材質	ステンレス
質量	1.9g

外径16mm　厚さ1.5mmのM4用ワッシャーです。

M8用大径ワッシャー PW18－M8
材質	ステンレス
質量	3.2g

外径18mm　厚さ3.0mmのM8用ワッシャーです。

M5用大径ワッシャー PW16－M5
材質	ステンレス
質量	1.8g

外径16mm　厚さ1.5mmのM5用ワッシャーです。

大径ワッシャー40 ボルト・ナットセット PW18－40B
材質	SUS

Tロック結合部のズレ止めに使用できます。
PW18D-M6とフレーム溝用ボルト・ナットセット。

ゴム足/キャスター

双輪キャスター(ロック付) ワッシャー・ナットセット CA40－M8S
材質	車輪・本体：ナイロン
質量	73.3g
許容荷重	40kgf

M8ネジ取付けタイプフレーム溝に取り付けるためのワッシャーとナットが付属します。

双輪キャスター(ロック付) CA40－M8
材質	車輪・本体：ナイロン
質量	73.3g
許容荷重	40kgf

M8ネジ取付けタイプ車輪径φ40ロック付きキャスターです。
■PW18-M8とNF40-M8を使用するとフレームT溝に取付けられます。

双輪キャスター(ロック付) CA40－M10
材質	車輪・本体：ナイロン
質量	79.2g
許容荷重	40kgf

M10ネジ取付けタイプ車輪径φ40ロック付きキャスターです。
■端面M10タップ加工したフレームに取付けられます。

双輪キャスター(ロック付) CA50－V
材質	車輪：ナイロン本体：アルミ合金ダイカスト
許容荷重	150kgf

M10ネジ取付けタイプ車輪径φ60ロック付きキャスターです。
■端面M10タップ加工したフレームに取付けられます。

双輪キャスター(ロック付) CA50－VN
材質	車輪・本体：ナイロン
許容荷重	120kgf

コストパフォーマンスに優れたM10ネジ取付けタイプ車輪径φ60ロック付きキャスターです。
■端面M10タップ加工したフレームに取付けられます。

ロック付きキャスター CACBA－M16
材質	車輪：ウレタン金具：スチール
表面処理	三価ユニクロ
許容荷重	700N(71kgf)
質量	600g

M16ネジ取付けタイプ車輪径φ100ロック付きキャスター。
■ダブルストッパーにより、車輪・旋回部の回転を同時にロックする事が可能
■端面M16タップ加工したフレームに取付けられます。

40用コーナープレート付レベリングキャスター CAAJ40
材質	ブラケット：スチール本体：アルミ合金車輪：ナイロン
表面処理	塗装
許容荷重	2450N(250kgf)
質量	945ｇ

コーナー用車輪径φ52 　プレート取付タイプ　レベリングキャスターです。

コーナー用キャスター CAP5－UR
材質	ﾅｲﾛﾝﾎｲｰﾙ熱可塑性ｳﾚﾀﾝ巻車輪
許容荷重	40kgf

コーナー用車輪径φ50 プレート取付タイプロック付きキャスター単品です。

コーナー用キャスターボルト・ナットセット CAP5－UR40
材質	ﾅｲﾛﾝﾎｲｰﾙ熱可塑性ｳﾚﾀﾝ巻車輪
許容荷重	40kgf
質量	205g

コーナー用車輪径φ50 プレート取付タイプロック付きキャスターフレーム溝取付け部品セットです。

エコノミータイプキャスター CA50－E2
材質	車輪：ナイロン本体：SPCC
表面処理	黒塗装
許容荷重	100kgf
質量	388g

コストパフォーマンスに優れた車輪径φ50　自由輪プレートキャスターです。

エコノミータイプロック付きキャスター CA50－EL
材質	車輪：ナイロン本体：SPCC
表面処理	黒塗装
許容荷重	100kgf
質量	416g

コストパフォーマンスに優れた車輪径φ50　自由輪ロック付きプレートキャスターです。

自由輪キャスター CA65－F
材質	車輪：ナイロン本体：SPCC
表面処理	亜鉛メッキ
許容荷重	150kgf
質量	808g

コストパフォーマンスに優れた車輪径φ65　自由輪キャスターです。

固定輪キャスター CA65－K
材質	車輪：ナイロン本体：SPCC
表面処理	亜鉛メッキ
許容荷重	150kgf
質量	494g

コストパフォーマンスに優れた車輪径φ65　固定輪キャスターです。
写真はCA65-F 自由輪キャスターです。

プラフット AJPF－TM
材質	本体：ABS フェルト：羊毛
適合ネジ径	M4
許容荷重	30kgf
質量	2.6g

フレームのT溝に取り付けて使用できます。単品

プラフットボルト・ナットセット AJPF－TM40
材質	本体：ABS フェルト：羊毛
適合ネジ径	M4
許容荷重	30kgf
質量	2.6g

フレームのT溝に取り付けて使用できます。フレーム溝取付部品セット

ゴム足(非移行性仕様) AJRF－CK
材質	本体：SBR 座金：SPCC
表面処理	亜鉛メッキ(座金)
推奨締付トルク	1.5kgf･cm
隋?墾	60賊5綺
移行汚染度	3級
適合ネジ	M4ナベ小ネジ
許容荷重	15.3kgf
質量	3.7g

フレームのT溝に取り付けて使用できます。単品

ゴム足(非移行性仕様) ボルト・ナットセット AJRF－CK40
材質	本体：SBR 座金：SPCC
表面処理	亜鉛メッキ(座金)
推奨締付トルク	1.5kgf･cm
隋?墾	60賊5綺
移行汚染度	3級
適合ネジ	M4ナベ小ネジ
許容荷重	15.3kgf
質量	3.7g

フレームのT溝に取り付けて使用できます。フレーム溝取付部品セット

アジャスター

小型アジャスター AJSP－B
材質	ネジ部：SWCH 座：PA（ダークグレー）
ネジ部表面処理	有色クロメートメッキ
許容荷重	150kgf
質量	25g

コンパクトデザインのM10アジャスターです。
■端面M10タップ加工したフレームに取付けられます。

ステンレス鋼製小型アジャスター AJSS
材質	本体：SUS304 底部：エラストマー（黒）
本体表面処理	サテン仕上
許容荷重	40kgf
質量	50g

クリーンベンチ等に適したステンレス製 M10アジャスターです。
■端面M10タップ加工したフレームに取付けられます。

コーナー用アジャスター AC12－F
材質	ボルト：SWRCH 受皿：SPCC
表面処理	三価クロメート
許容荷重	500kgf
質量	125g

構造物同士を接近させたり、隅に設置できる鋼製 M12アジャスターです。
■端面M12タップ加工したフレームに取付けられます。

壁面用アジャスター AC12－S
材質	SUS304
表面処理	パジペート
許容荷重	500kgf
質量	130g

構造物同士を接近させたり、壁際に設置できるステンレス製 M12アジャスターです。
■端面M12タップ加工したフレームに取付けられます。
※在庫が無くなり次第、廃番とさせていただきます。

コーナー用アジャスター AC12－S
材質	SUS304
表面処理	パジペート
許容荷重	125g
質量	130g

構造物同士を接近させたり、隅に設置できるステンレス製 M12アジャスターです。
■端面M12タップ加工したフレームに取付けられます。

ステンレス丸型アジャスター AM16A
材質	SUS304
表面処理	バレル研磨
許容荷重	314g
質量	5ｋNN (510kgf)

錆に強いオールステンレス仕様です。
■端面M16タップ加工したフレームに取付けられます。

ボールタイプアジャスター AJBT－M12
材質	ネジ部：SS400 底部：ラバー
表面処理	ニッケルメッキ
許容荷重	400kgf
質量	148g

首振り機構により歪んだ床面にも対応する M12アジャスターです。
■端面M12タップ加工したフレームに取付けられます。
■床塗装の耐溶剤性が低い場合(1液系アクリル床塗料等)アジャスターのラバーが床に張り付き、ラバーの接着が外れることがあります。
　フット部ははめ込み式のため外れることがあります。
　外れた場合、再圧入してください。

ボールタイプアジャスター AJBT－M16
材質	ネジ部：SS400 底部：ラバー
表面処理	ニッケルメッキ
許容荷重	600kgf
質量	300g

首振り機構により歪んだ床面にも対応する M16アジャスターです。
■端面M16タップ加工したフレームに取付けられます。
■床塗装の耐溶剤性が低い場合(1液系アクリル床塗料等)アジャスターのラバーが床に張り付き、ラバーの接着が外れることがあります。
　フット部ははめ込み式のため外れることがあります。
　外れた場合、再圧入してください。

ボールタイプアジャスター AJBT－M20
材質	ネジ部：SS400 底部：ラバー
表面処理	ニッケルメッキ
許容荷重	800kgf
質量	445g

首振り機構により歪んだ床面にも対応する M20アジャスターです。
■床塗装の耐溶剤性が低い場合(1液系アクリル床塗料等)アジャスターのラバーが床に張り付き、ラバーの接着が外れることがあります。
　フット部ははめ込み式のため外れることがあります。
　外れた場合、再圧入してください。

エコノミータイプアジャスター AJEC－M16
材質	ネジ部：SS400 底部：ラバー
表面処理	亜鉛メッキ
許容荷重	300kgf
質量	300g

コストパフォーマンスに優れたラバーはめ込み鋼製 M16アジャスターです。

アジャスター AJ1040－L80
材質	シャフト：スチール底部：EPDM
表面処理	電着塗装
許容荷重	350kgf

防振性の有る M10ラバーベースアジャスターです。全高80mm
■端面M10タップ加工したフレームに取付けられます。

アジャスター AJ1040－L100
材質	シャフト：スチール底部：EPDM
表面処理	電着塗装
許容荷重	350kgf

防振性の有る M10ラバーベースアジャスターです。全高100mm
■端面M10タップ加工したフレームに取付けられます。

アジャスター AJ1240－L100
材質	シャフト：スチール底部：EPDM
表面処理	電着塗装
許容荷重	350kgf

防振性の有る M12ラバーベースアジャスターです。全高100mm
■端面M12タップ加工したフレームに取付けられます。

アジャスター AJ1650－L100
材質	シャフト：スチール底部：EPDM
表面処理	電着塗装
許容荷重	350kgf

防振性の有る M16ラバーベースアジャスターです。全高97.5mm
■端面M16タップ加工したフレームに取付けられます。

アジャスター AJ1650－L140
材質	シャフト：スチール底部：EPDM
表面処理	電着塗装
許容荷重	350kgf

防振性の有る M16ラバーベースアジャスターです。全高140mm
■端面M16タップ加工したフレームに取付けられます。

アンカーセット40 L側1輪set AS40B－M12L
材質	アンカープレート：SPCC t3
表面処理	アンカープレート：黒亜鉛メッキ

アンカープレート、キャスター、アジャスター、フレーム取り付けボルト・ナットセットです。
■L側1セットになります。

アンカーセット40 R側1輪set AS40B－M12R
材質	アンカープレート：SPCC t3
表面処理	アンカープレート：黒亜鉛メッキ

アンカープレート、キャスター、アジャスター、フレーム取り付けボルト・ナットセットです。
■R側1セットになります。

アンカーセット40 M12 4輪セット(L/R各2set) AS40B－M12
材質	アンカープレート：SPCC t3
表面処理	アンカープレート：黒亜鉛メッキ

アンカープレート、キャスター、アジャスター、フレーム取り付けボルト・ナットセットです。
■L/R 各2セットになります。

レベラーセット40　M12 LS40B－M12
材質	アンカープレート：SPCC t3
表面処理	アンカープレート：黒亜鉛メッキ
質量	320g

構造物の安定設置と、縦通しの結合部の滑り防止に

レベラーセット40　M16 LS40B－M16
材質	アンカープレート：SPCC t3
表面処理	アンカープレート：黒亜鉛メッキ
質量	436g

構造物の安定設置と、縦通しの結合部の滑り防止に

アンカープレートインナータイプ自由輪L側1輪set AIFFB－M16L
材質	プレート：アルミ

■自由輪キャスター、アジャスターのセットです。
■L側1セットのみとなります。

アンカープレートインナータイプ自由輪R側1輪set AIFFB－M16R
材質	プレート：アルミ

■自由輪キャスター、アジャスターのセットです。
■R側1セットのみとなります。

アンカープレートインナータイプ固定輪L側1輪set AIFKB－M16L
材質	プレート：アルミ

■固定輪キャスター、アジャスターのセットです。
■L側1セットのみとなります。

アンカープレートインナータイプ固定輪R側1輪set AIFKB－M16R
材質	プレート：アルミ

■固定輪キャスター、アジャスターのセットです。
■R側1セットのみとなります。

アンカープレートインナータイプセットM16 自由輪L/R 固定輪L/R 4輪セットAIFKB－M16
材質	プレート：アルミ

■自由輪/固定輪キャスター、アジャスターのセットです。
■L/R 各2のセットになります。

ダイカストアンカーセット M16自由輪4輪セット ASFFB－M16
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■自由輪キャスター、ボールタイプアジャスターのセットです。
■L/R 各2のセットになります。

ダイカストアンカーセット自由輪L側1輪set ASFFB－M16L
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■自由輪キャスター、アジャスターのセットです。
■L側1セットになります。

ダイカストアンカーセット自由輪R側1輪set ASFFB－M16R
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■自由輪キャスター、アジャスターのセットです。
■R側1セットになります。

ダイカストアンカーセット固定輪L側1輪set ASFKB－M16L
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■固定輪キャスター、アジャスターのセットです。
■L側1セットになります。

ダイカストアンカーセット固定輪R側1輪set ASFKB－M16R
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■固定輪キャスター、アジャスターのセットです。
■R側1セットになります。

ダイカストアンカーセット M16自由輪L/R 固定輪L/R 4輪セットASFKB－M16
材質	プレート：ADC12

構造物の安定設置と、縦通しの結合部の滑り防止に
■自由輪/固定輪キャスター、アジャスターのセットです。
■L/R 各2のセットになります。

アジャスター AJ10－S
材質	（1）シャフト：SWRM （2）ワッシャー：ナイロン（3）カバー：SPCC
許容荷重	350kgf

防振性の有る M10ラバーベースアジャスターです。全高70mm
■端面M10タップ加工したフレームに取付けられます。

アジャスター AJ10－L
材質	（1）シャフト：SWRM （2）ワッシャー：ナイロン（3）カバー：SPCC
許容荷重	350kgf

防振性の有る M10ラバーベースアジャスターです。全高100mm
■端面M10タップ加工したフレームに取付けられます。

アジャスター AJ12
材質	（1）シャフト：SWRM （2）ワッシャー：ナイロン（3）カバー：SPCC
許容荷重	350kgf

防振性の有る M12ラバーベースアジャスターです。
■端面M12タップ加工したフレームに取付けられます。
※在庫が無くなり次第、廃番とさせていただきます。

アジャスター AJ16
材質	（1）シャフト：SWRM （2）ワッシャー：ナイロン（3）カバー：SPCC
許容荷重	350kgf

防振性の有る M16ラバーベースアジャスターです。
■端面M16タップ加工したフレームに取付けられます。

アンカープレート

アンカープレート40M12L プレート単体 AP40－M12L
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	989g

■アンカープレート単体 L 1枚になります。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

アンカープレート40M12R プレート単体 AP40－M12R
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	989g

■アンカープレート単体 R 1枚になります。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

アンカープレート40M16L プレート単体 AP40－M16L
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	971g

■アンカープレート単体 L 1枚になります。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

アンカープレート40M16R プレート単体 AP40－M16R
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	971g

■アンカープレート単体 R 1枚になります。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

AP40用ボルトナットセット AP40－N2SET
質量	114g

アンカープレート40　1枚をフレームに取付けるためのボルトナットセットです
(キャスターを取り付けるボルト・ナットも付属します)

アンカープレートインナータイプ M12プレート単体 AP4I－M12
材質	アルミ
表面処理	アルマイト
質量	1103ｇ

アジャスターのはみ出さないアンカープレート
■プレート単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

アンカープレートインナータイプ M16プレート単体 AP4I－M16
材質	アルミ
表面処理	アルマイト
質量	1100ｇ

アジャスターのはみ出さないアンカープレート
■プレート単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

アンカープレートインナータイプ M20プレート単体 AP4I－M20
材質	アルミ
表面処理	アルマイト
質量	1096ｇ

アジャスターのはみ出さないアンカープレート
■プレート単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

AP4I用ボルトナットセット AP4I－N2SET
質量	109g

アンカープレートインナータイプ　1枚をフレームに取付けるためのボルトナットセットです

ダイカストアンカープレート M12プレート単体L APDC－M12L
材質	ADC12
表面処理	なし
質量	564ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートL単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

ダイカストアンカープレート M12プレート単体R APDC－M12R
材質	ADC12
表面処理	なし
質量	564ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートR単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

ダイカストアンカープレート M16プレート単体L APDC－M16L
材質	ADC12
表面処理	なし
質量	570ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートL単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

ダイカストアンカープレート M16プレート単体R APDC－M16R
材質	ADC12
表面処理	なし
質量	570ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートR単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

ダイカストアンカープレート M20プレート単体L APDC－M20L
材質	ADC12
表面処理	なし
質量	580ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートL単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

ダイカストアンカープレート M20プレート単体R APDC－M20R
材質	ADC12
表面処理	なし
質量	580ｇ

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレートR単体のみ。
■キャスター、レベラー、取付ボルト・ナットは付属していません。

APDC用ボルトナットセット APDC－N2SET
質量	105g

ダイカストアンカプレート　1枚をフレームに取付けるためのボルトナットセットです

レベラープレート40 M12プレート単体 LP40－M12
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	147g

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレート、取付用ネジ、ナットのセットです。
■キャスターは付属していません。

レベラープレート40 M16プレート単体 LP40－M16
材質	SPCC t3
表面処理	黒亜鉛メッキ
質量	136g

構造物の安定設置と、縦通しの結合部の滑り防止に
■プレート、取付用ネジ、ナットのセットです。
■キャスターは付属していません。

コーナーガード

コーナーガード CG40
材質	本体：CR 芯：SS400
質量	385g
色	黒

衝突によるダメージを軽減します

モール/ウェッジリム

パネルパッキン40 (板厚1.5/3/5mm用) カット販売 RP4C-2200
材質	軟質塩ビ
質量	102g/m
色	グレー

板材固定用シール材　長さ指定タイプ　　

パネルベース40 (リムーブパッキンベース材) RR4B-2200
材質	軟質塩ビ
質量	84g/m
色	ダークグレー
適合板厚（mm）	1.5／3.0／5.0

取外し・交換が可能なパネリング材◎
【RROP】リムーブパッキンとセットで使用します。
切断寸法推奨値を参照のうえ、切断長さをご指定ください。
※F24H、F24K、F26Kの扉用フレームにはご使用いただけません。

パネルパッキン40 (板厚1.5/3/5mm用) RP4C5
材質	軟質塩ビ
質量	102g/m
色	グレー

板材固定用シール材　長さ　5m

リムーブパッキン (板厚1.5/3/5mm用) カット販売(45°cut) RROP-2200-C
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

取外し・交換が可能なパネリング材◎
【RR4B】パネルベースとセットで使用します。
切断寸法推奨値を参照のうえ、切断長さをご指定ください。F24H、F24K、F26Kのフレームにはご使用いただけません。

パネルパッキン40 (板厚1.5/3/5mm用) RP4C10
材質	軟質塩ビ
質量	102g/m
色	グレー

板材固定用シール材　長さ　10m

リムーブパッキン (板厚1.5/3/5mm用) カット販売(90°cut) RROP-2200
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

取外し・交換が可能なパネリング材◎ 【RR4B】パネルベースとセットで使用します。切断寸法推奨値を参照のうえ、切断長さをご指定ください。F24H、F24K、F26Kのフレームにはご使用いただけません。

パネルパッキン40 (板厚1.5/3/5mm用) RP4C20
材質	軟質塩ビ
質量	102g/m
色	グレー

板材固定用シール材　長さ　20m

リムーブパッキン (板厚1.5/3/5mm用)長さ5m RROP5
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

取外し・交換が可能なパネリング材◎
【RR4B】パネルベースとセットで使用します。
切断寸法推奨値を参照のうえ、切断してご使用ください。F24H、F24K、F26Kのフレームにはご使用いただけません。

パネルパッキン40 (板厚1.5/3/5mm用) RP4C50
材質	軟質塩ビ
質量	102g/m
色	グレー

板材固定用シール材　長さ　50m

リムーブパッキン (板厚1.5/3/5mm用)長さ10m RROP10
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

パネルパッキン40 (板厚1.5mm用) RP4S-L5
材質	軟質塩ビ
質量	84g/m
色	グレー

【在庫が無くなり次第、廃番】　長さ　5m

リムーブパッキン (板厚1.5/3/5mm用)長さ20m RROP20
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

パネルパッキン40 (板厚1.5mm用) RP4S-L10
材質	軟質塩ビ
質量	84g/m
色	グレー

【在庫が無くなり次第、廃番】　長さ　10m

リムーブパッキン (板厚1.5/3/5mm用)長さ50m RROP50
材質	軟質塩ビ
質量	105g/m
色	グレー
適合板厚（mm）	1.5／3.0／5.0

パネルパッキン40 (板厚1.5mm用) RP4S-L20
材質	軟質塩ビ
質量	84g/m
色	グレー

【在庫が無くなり次第、廃番】　長さ　20m

モール40 RM40-3000
材質	PVC（塩ビ）
質量	170g/m
色	ダークグレー
適合板厚（mm）	1.5／3.0／5.0

【在庫が無くなり次第、廃番】　ネジ止め不要で簡単にパネルを取付けられます

パネルパッキン40 (板厚1.5mm用) RP4S-L50
材質	軟質塩ビ
質量	84g/m
色	グレー

【在庫が無くなり次第、廃番】　長さ　50m

モールA RMAA
材質	PP
質量	15.0g/m
色	ダークグレー

【在庫が無くなり次第、廃番】　3mの定尺販売となります。

パネルステー30 PS3T－M4
材質	A6063S-T5
表面処理	白アルマイト
質量	27g
適合板厚	4.0mm以下

ネジ止めによるパネル固定部品です。パネル取付M4タイプ

パネルステー30 PS3T－M5
材質	A6063S-T5
表面処理	白アルマイト
質量	27g
適合板厚	4.0mm以下

ネジ止めによるパネル固定部品です。パネル取付M5タイプ

ローレットねじ PRN－M4
材質	ノブ：ポリアミドねじ：SS400
表面処理	三価クロメート
質量	2.2g

パネルの固定等に利用できる化粧ねじです。M4サイズ

ローレットねじ PRN－M6
材質	ノブ：ポリアミドねじ：SS400
表面処理	三価クロメート
質量	5.4g

パネルの固定等に利用できる化粧ねじです。M6サイズ

パネルステー40 PS4T－M4
材質	A6063S-T5
表面処理	白アルマイト
質量	28g
適合板厚	6.0mm以下

ネジ止めによるパネル固定部品です。パネル取付M4タイプ

パネルステー40 PS4T－M5
材質	A6063S-T5
表面処理	白アルマイト
質量	28g
適合板厚	6.0mm以下

ネジ止めによるパネル固定部品です。パネル取付M5タイプ

パネルステー30・ロング PS30－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	0.389kg/m

パネル固定部品です。　　任意のサイズに切断します。
■穴加工はありません。
■切断面のアルマイト処理はありません。
■ウェッジリムは付属しません。

パネルステー40・ロング PS40－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	0.437kg/m

ウエッジリム R05W－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	89g/m
適合板厚	t4.5～5.5mm

パネル等を固定する部品です。パネル板厚4.5～5.5mm対応します。

定尺ご注文時のご注意
定尺の長さは3000mmとさせていただいておりますが、単品で10本未満ご購入の場合、もしくは他フレーム長尺物を一緒にご購入いただいていない場合に限りまして、輸送中の曲り等、破損を避けるために、定尺長さを2000mmとさせていただきます。

バックアップリム R02B－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	80.8g/m

R03S仕様よりも更に強固に板材を固定出来ます。板厚1.5～2.5mmに対応します。

■ウェッジリムは付属しません。
■切断面のアルマイト処理はありません。

ウエッジリムセット RS2S－3000

パネル固定部品です。パネル板厚2.5～3.5mm対応します。
R05WとR02Sのお得なセットです。
定尺ご注文時のご注意
定尺の長さは3000mmとさせていただいておりますが、単品で10本未満ご購入の場合、もしくは他フレーム長尺物を一緒にご購入いただいていない場合に限りまして、輸送中の曲り等、破損を避けるために、定尺長さを2000mmとさせていただきます。

ウエッジリムセット RS3S－3000

パネル固定部品です。パネル板厚1.5～2.5mm対応します。
R05WとR03Sのお得なセットです。
定尺ご注文時のご注意
定尺の長さは3000mmとさせていただいておりますが、単品で10本未満ご購入の場合、もしくは他フレーム長尺物を一緒にご購入いただいていない場合に限りまして、輸送中の曲り等、破損を避けるために、定尺長さを2000mmとさせていただきます。

スペーサーリム

スペーサーリム2mm R02S－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	65g/m

幅12mm、板厚2mmのアルミフラットバーです。
定尺ご注文時のご注意定尺の長さは3000mmとさせていただいておりますが、単品で10本未満ご購入の場合、もしくは他フレーム長尺物を一緒にご購入いただいていない場合に限りまして、輸送中の曲り等、破損を避けるために、定尺長さを2000mmとさせていただきます。

スペーサーリム3mm R03S－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	97g/m

幅12mm、板厚3mmのアルミフラットバーです。
定尺ご注文時のご注意
定尺の長さは3000mmとさせていただいておりますが、単品で10本未満ご購入の場合、もしくは他フレーム長尺物を一緒にご購入いただいていない場合に限りまして、輸送中の曲り等、破損を避けるために、定尺長さを2000mmとさせていただきます。

フラットリム R02F－3000
材質	A6063S-T5
表面処理	白アルマイト
質量	285g/m

フラット感のあるパネリングが出来ます。板厚1.5～2.5mmに対応します。
■ウェッジリムは付属しません。
■切断面のアルマイト処理はありません。

棒レンチ(M3押しネジ用) JH03

対辺1.5mmの六角棒レンチです。ウェッジリムの組み付け等にご利用下さい。

ウェッジナット

ウエッジナット NW40
材質	A6063S-T5
質量	2g

パネルステー・小物部品等の固定に使用します。板厚4.5～5mmの小さなパネルの固定にもご利用頂けます。

ウエッジリム120 R05N－L120
材質	A6063S-T5
質量	11g

パネル等を固定する部品です。パネル板厚4.5～5.5mm対応します。

ウエッジリム120 スペーサーリムセット RS2N－L120
質量	16g

パネル固定部品です。パネル板厚2.5～3.5mm対応します。
R05NとR02S(L=120)のお得なセットです。

ウエッジリム120 スペーサーリムセット RS3N－L120
質量	16g

パネル固定部品です。パネル板厚1.5～2.5mm対応します。
R05NとR03S(L=120)のお得なセットです。

シート押さえ RC06－2600
材質	PVC(ポリ塩化ビニル)
質量	107.7g/m
適合シート厚	t0.3

t0.3mmのシート(クリーンブースのカーテン等) をT溝に簡単に固定できます。
■FB06と組合わせてご使用ください。

アルミФ6棒 FB06－3000
材質	A5056
表面処理	白アルマイト
質量	76g/m
適合シート厚	t0.3

φ6のアルミ丸棒です。
■RC06とセットでt0.3mmのシート(クリーンブースのカーテン等) をT溝に簡単に固定できます。
■シート押さえで使用する場合、FB06の長さはRC06の長さ-10mmとしてください。
