シェディスクリーン®4000N

  • 防炎
  • 吸音
  • UVカット
  • RoHS2指令適合品
  • 切売可能
  • シックハウス

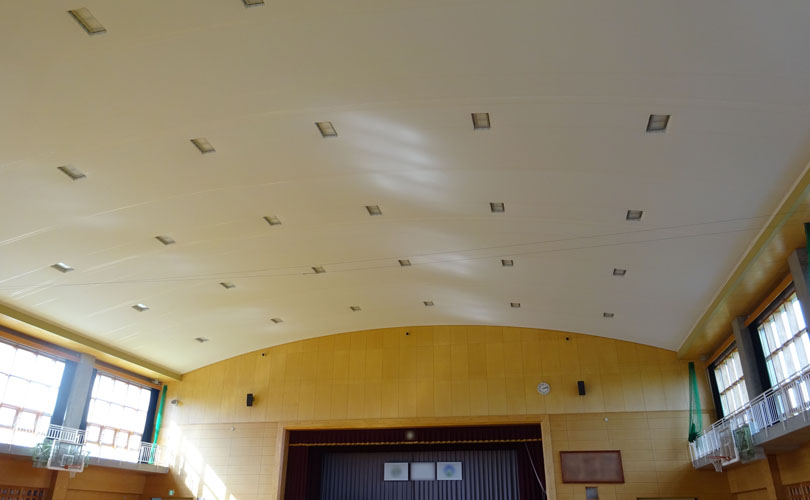

高い吸音率を実現した膜天井用防炎吸音メッシュ



N.R.C値0.68という高い吸音率を実現しました。
タテ糸・ヨコ糸の自由な色の組み合わせにより多様なデザインが可能です。
・吸音材
・膜天井
・スクリーン
・シェード
《カラー2色》

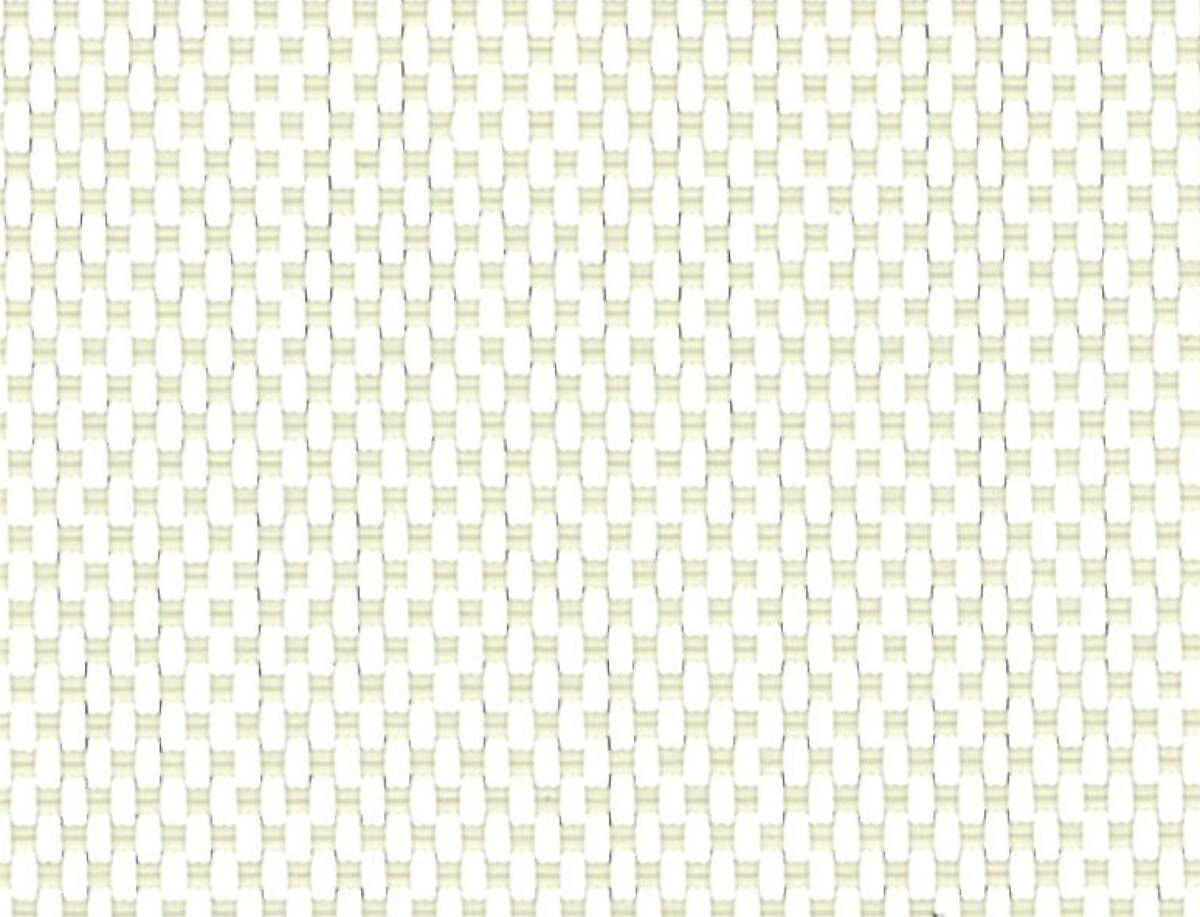

  • ホワイト/ベージュ
    遮光率90%
    UVカット率99%

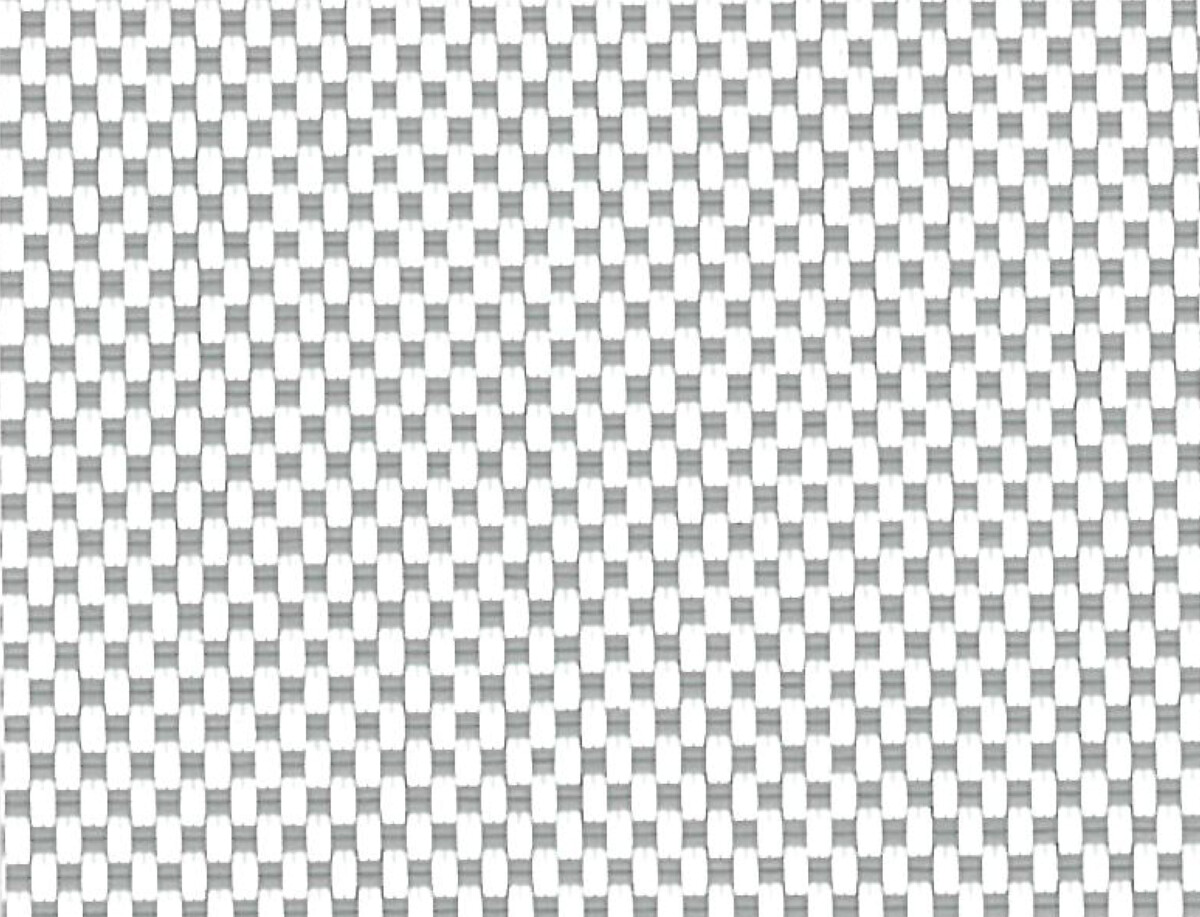

  • ホワイト/グレー
    遮光率95%
    UVカット率99%

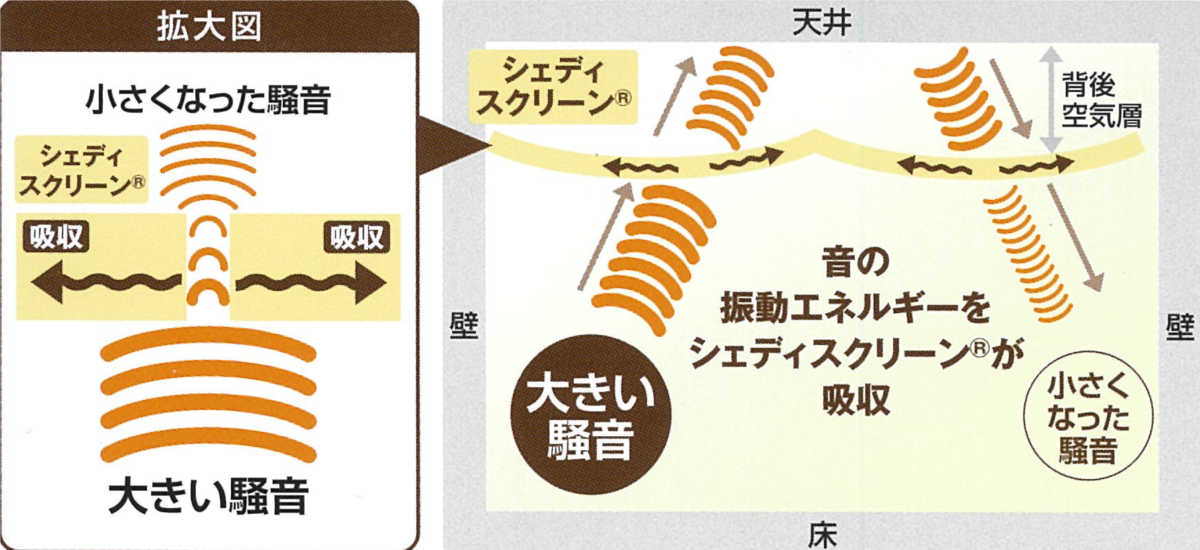

吸音のしくみ

普段、私達が室内で聞こえる音には音源から直接聞こえる直接音と発生した音が壁等に反射して聞こえる反響音があります。
シェディースクリーンは、壁面や天井面との間に空間を持たせることで、吸音性を発揮します。
シェディースクリーンの微細な孔が、音のエネルギーを吸収し、より小さな音として膜の裏側に透過し、膜の裏側で反響した音は、再び膜に当たることで微細孔のエネルギー吸収により、さらに小さな音になります。
膜の裏面にある空間が大きいほど、吸音性が増します。
シェディースクリーンは1㎜以下という厚さでありながら、低温から高温まで幅広く吸音します。
室内に反響するさまざまな音を吸収し、直接耳に入る会話の声を明確に聴き取ることができます。
ホールや工場内防音対策など、反響音を抑えたい場所に使用できます。

吸音と遮音の違い

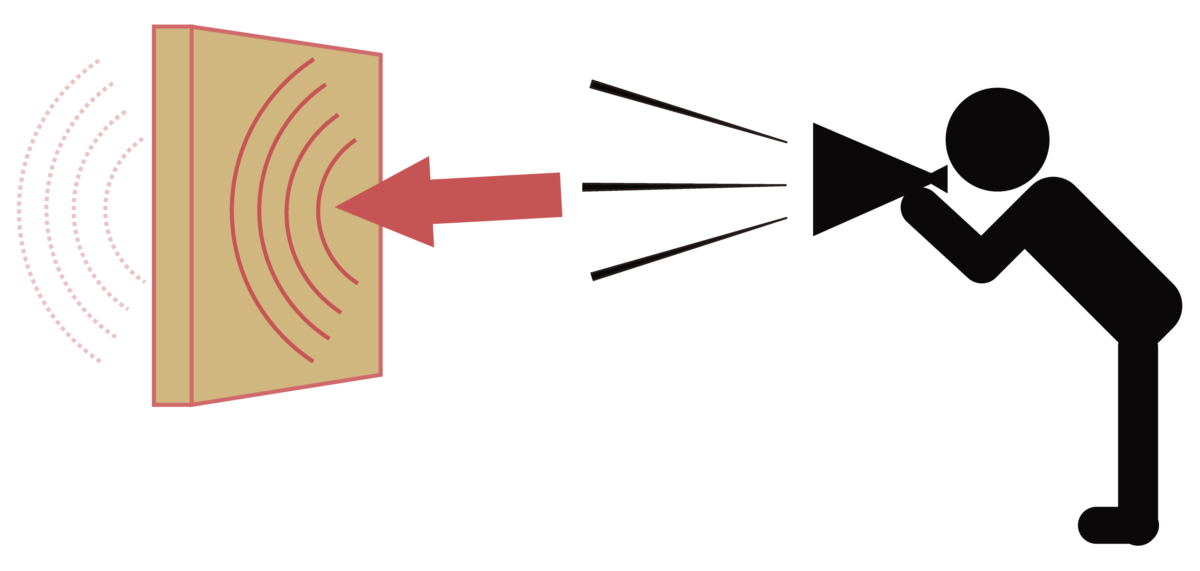

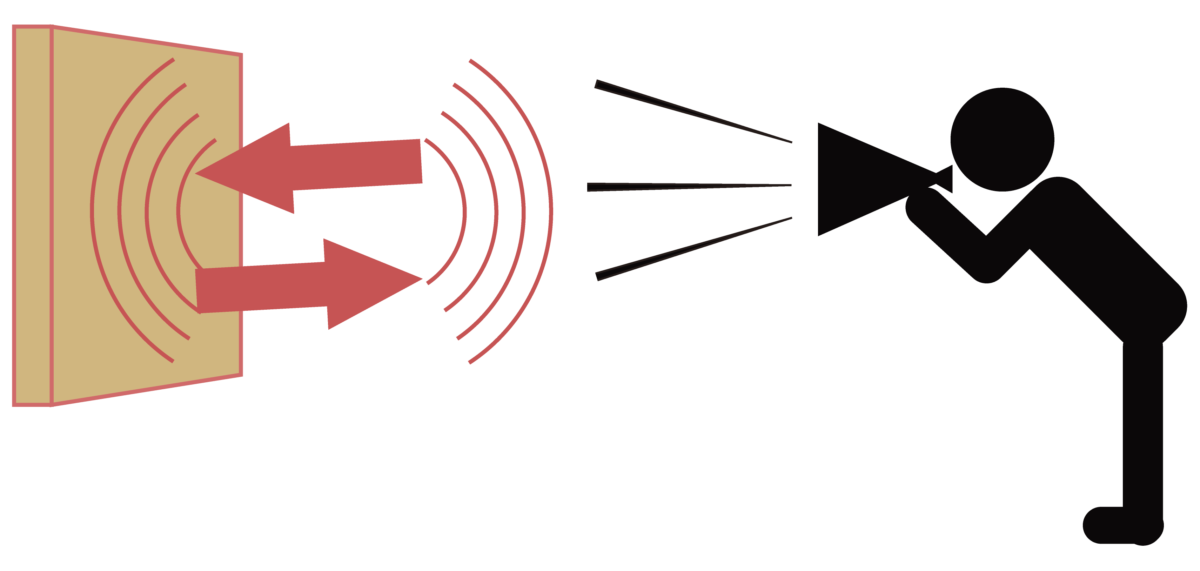

《吸音》
《遮音》
吸音は音の透過を減少し内部の反響音を低下させますが、遮音は外部へ音の流れ出る事を防ぐ事を主の目的とします。
その為、内部の反響音は減衰され難い状態となります。

吸音率データ

N.R.Cとは250Hz、500Hz、1000Hz、2000Hzでの吸音率の平均値
周波数(Hz) シェディースクリーン
3000AT
シェディースクリーン
4000N
クリアライトロン
V-2000-1
ターポスクリーン
1034
ロックウール
化粧吸音板(15㎜厚)
N.R.C 0.61 0.68 0.11 0.12 0.50
125 0.21 0.30 0.22 0.08 0.40
250 0.67 0.72 0.23 0.16 0.35
500 0.68 0.76 0.08 0.10 0.45
1000 0.55 0.62 0.07 0.10 0.55
2000 0.53 0.60 0.06 0.10 0.65
4000 0.55 0.60 0.06 0.16 0.75
※上記データは測定値であり保証値ではありません。

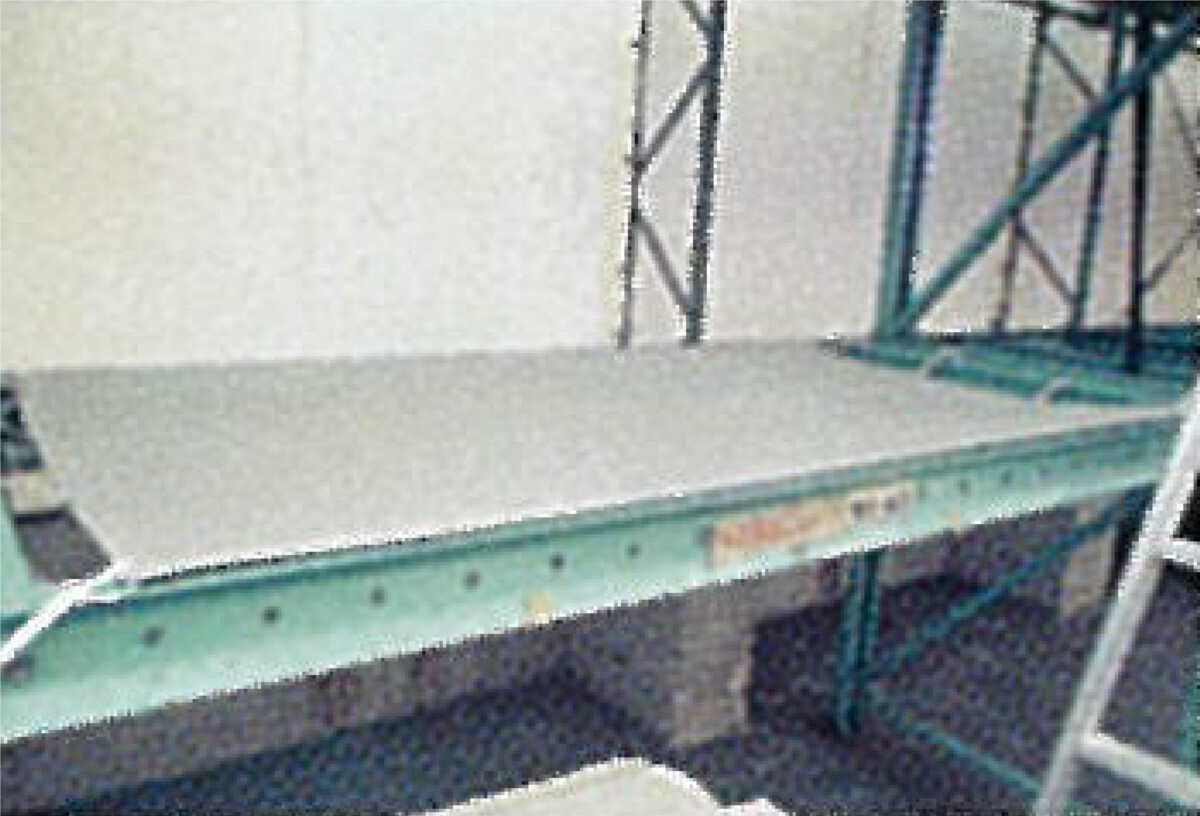

落下試験データ

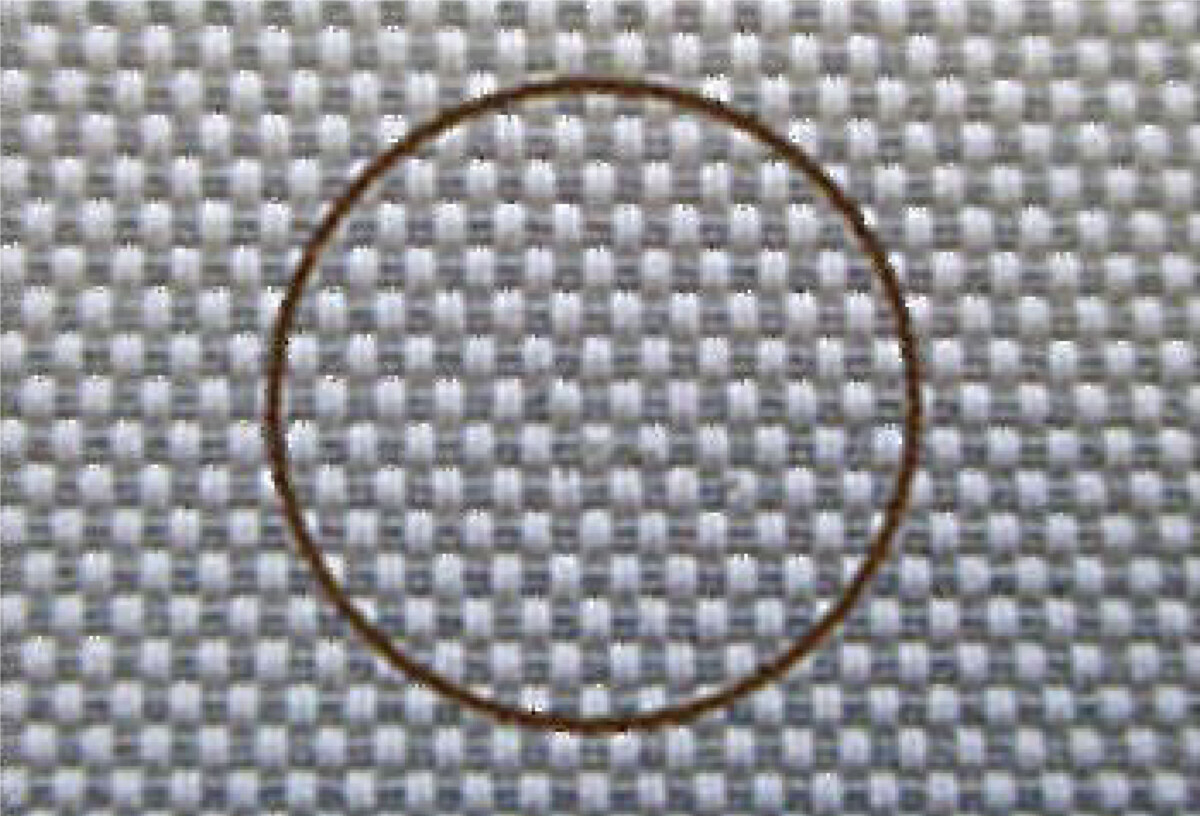

  • 亀裂・貫通なし

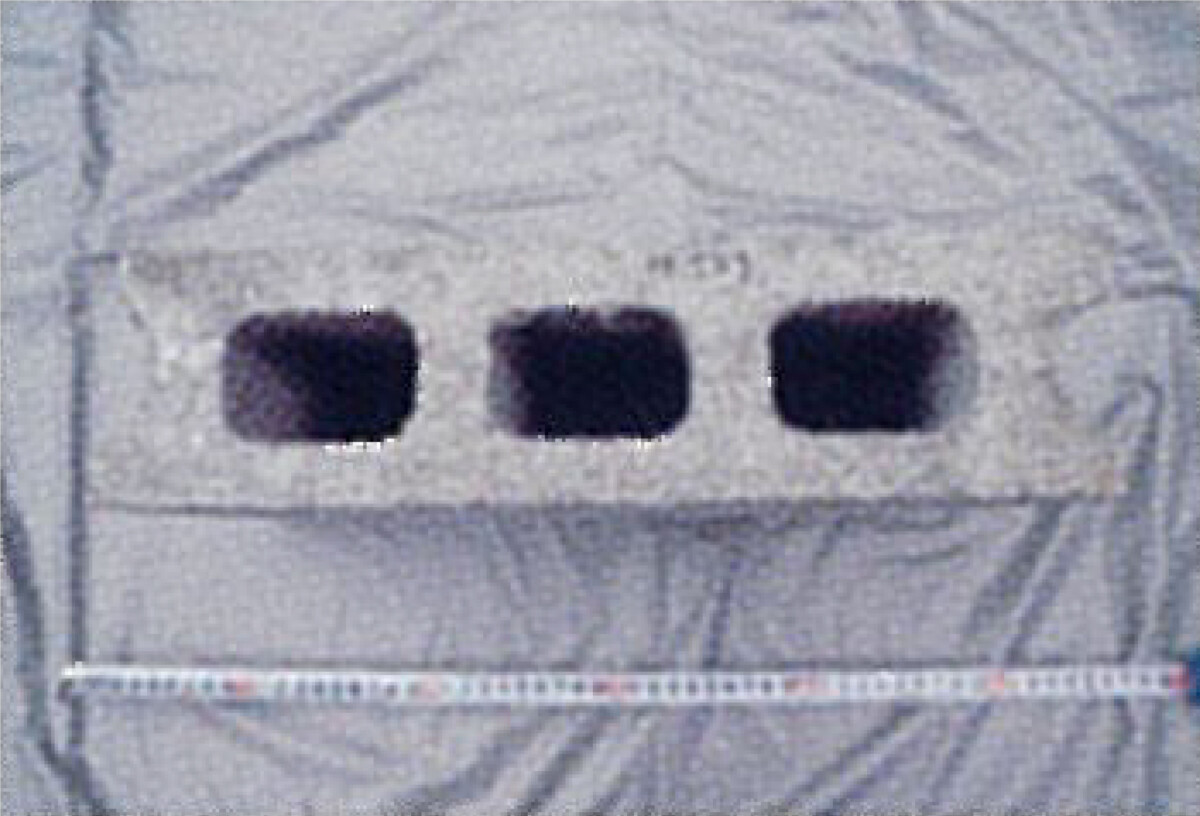

  • ブロック落下地点
  • 10.2kg
  • 試験体(シート)

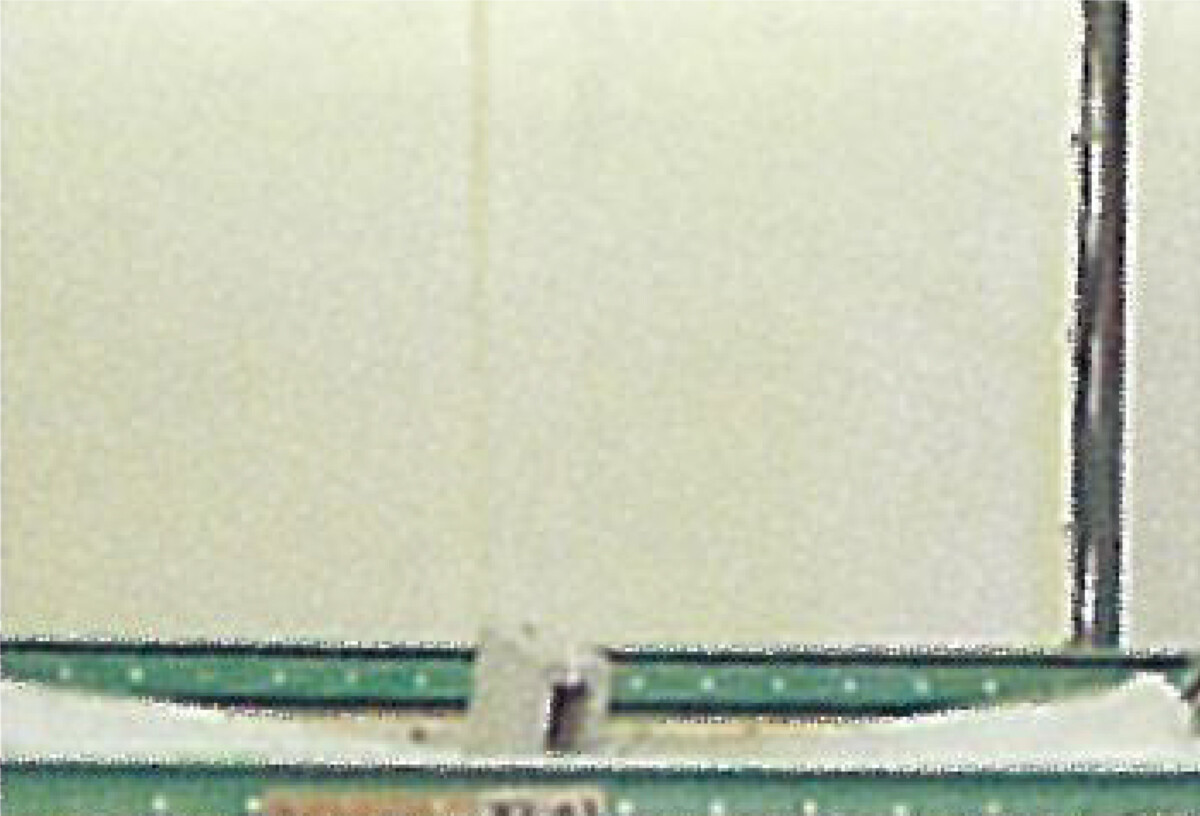

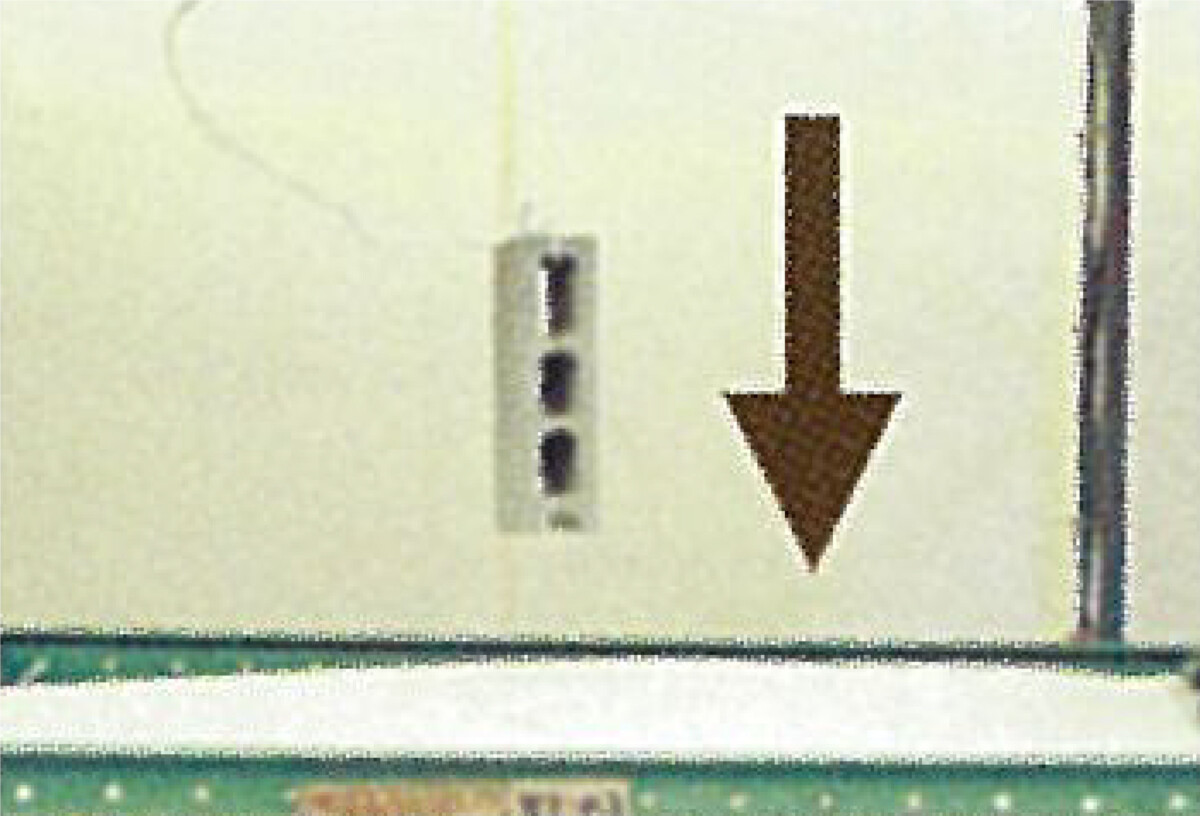

膜天井への屋根部構成材の破片等の落下を想定し、試験体(シート)に1.0mの高さから10.2kgのコンクリートブロックを落とす実証試験を行いました。

《結果》
亀裂・貫通はありませんでした。

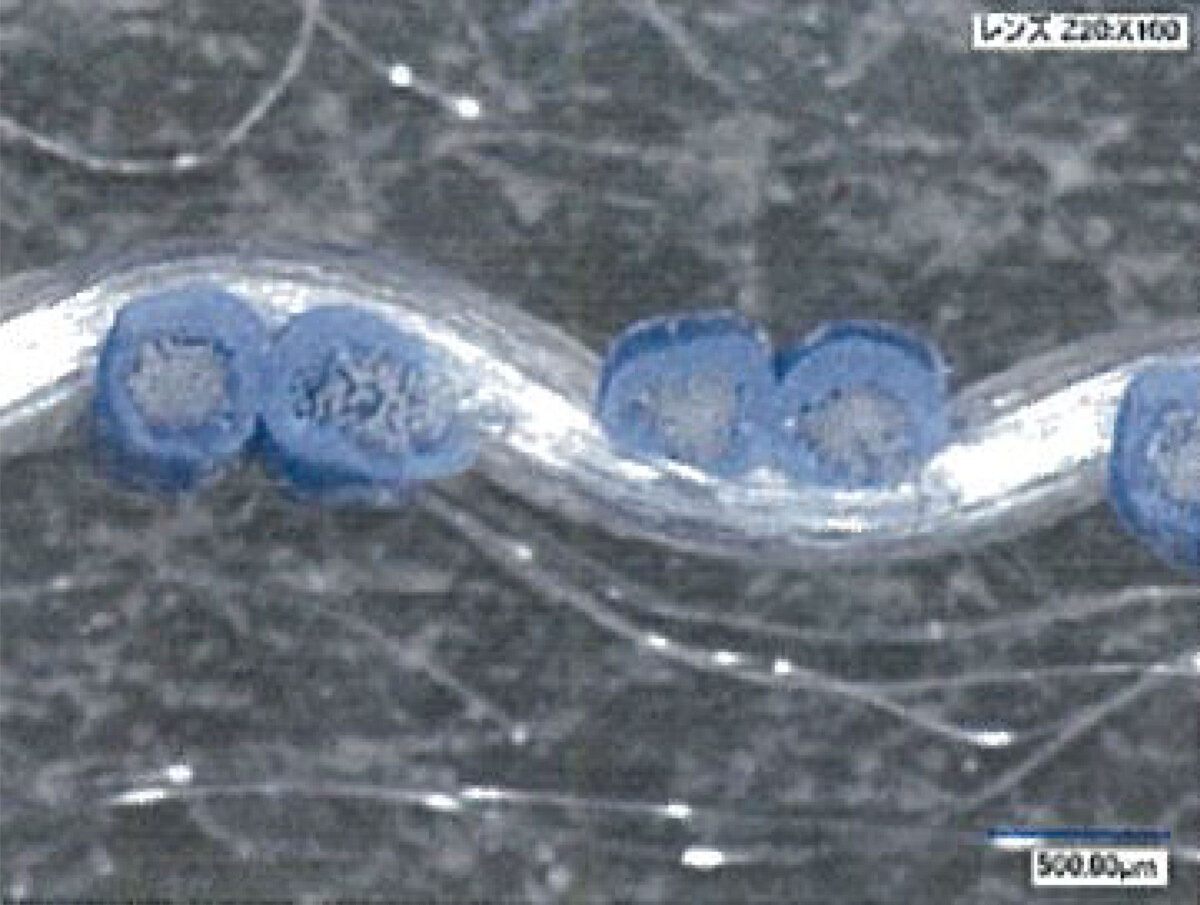

コーテッドヤーン:ポリエステルフィラメントにPVC樹脂を被覆した糸

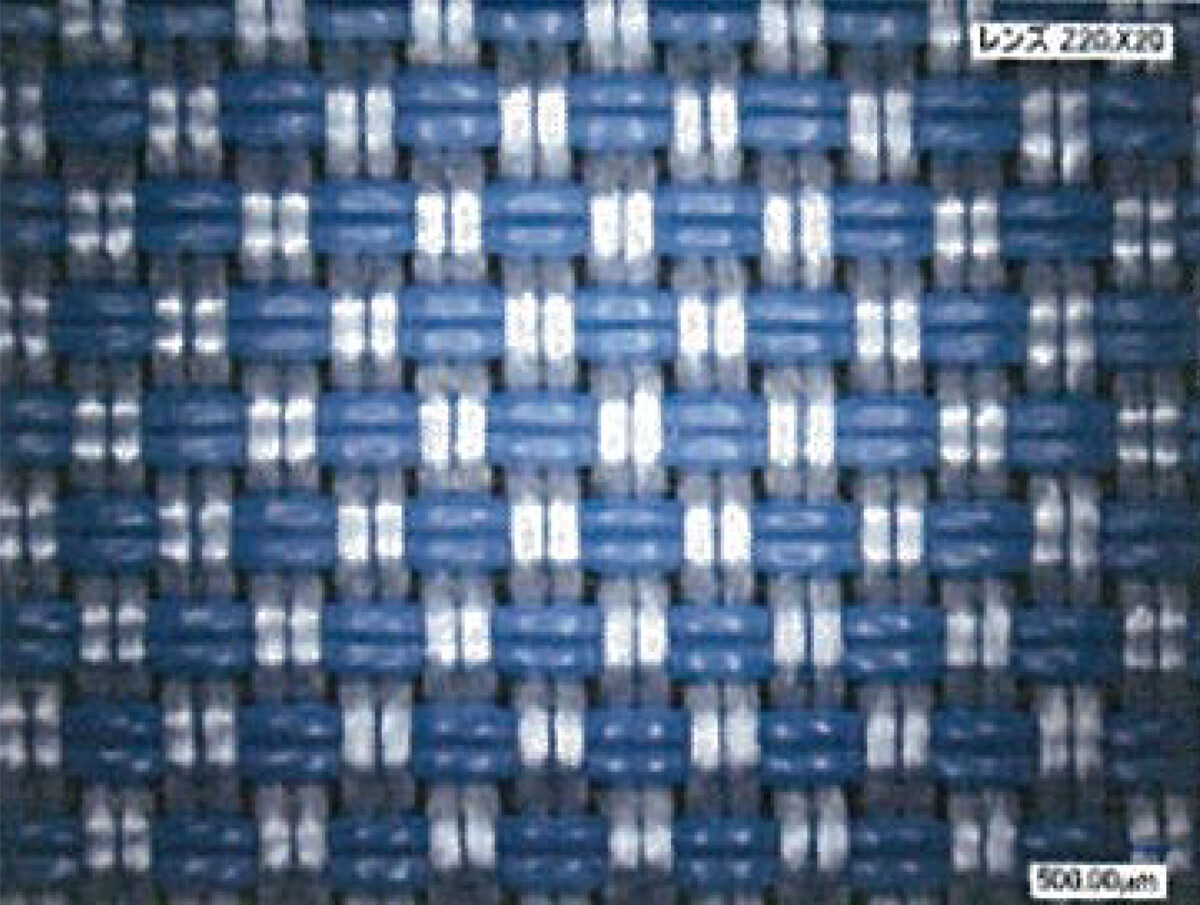

コーテッドヤーン織物:コーテッドヤーンを原糸として製織した織物
タテ:白
ヨコ:青

機能性・スペックテーブル

メーカー名 平岡織染株式会社
厚み 0.83t
生地幅 2000㎜
原反巻数 30m乱
素材 基布:ポリエステル100%/コーティング樹脂:ポリ塩化ビニル
質量 600g/㎡
抗張力 1550×1100(N/3㎝)
伸度 33×26(%)
引裂強力 220×120(N)
カラー 2色
機能性
  • 防炎
  • 吸音
  • UVカット
  • RoHS2指令適合品
  • 切売可能
  • シックハウス
認定番号 防炎製品番号F-27244

機能性アイコン凡例
