その他 角パイプ　アルミ鋼材





お問い合わせ

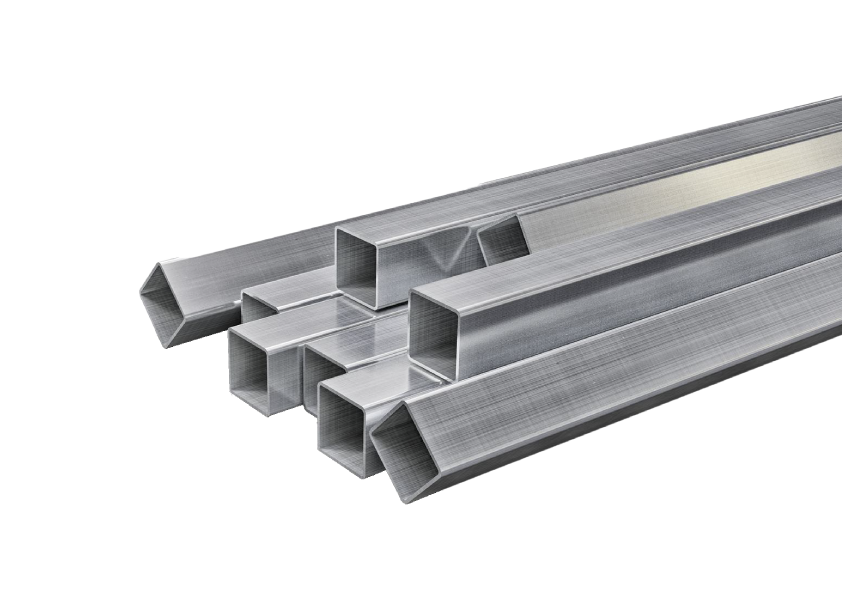

《角パイプ》

ＪＩＳ H4100
記号 A6063S
質別 T-5
長さ 5,000mm
角パイプ資料ダウンロード

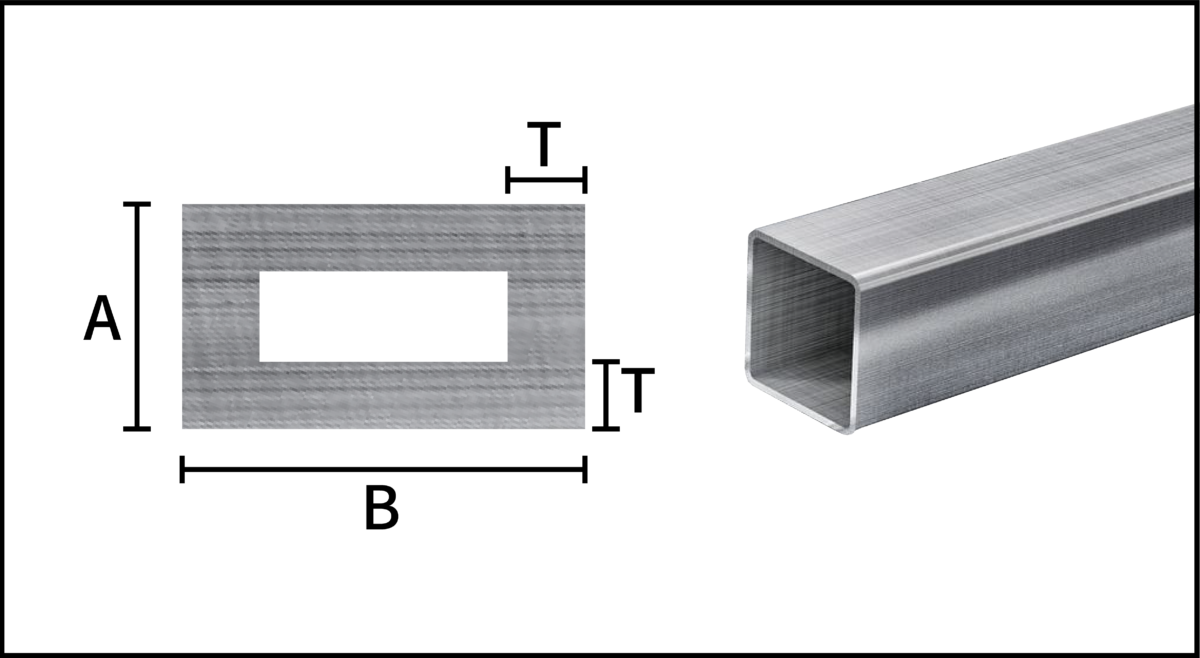

寸法表

寸法 Ａ 寸法 Ｂ 寸法 T 重量 本／kg 受注生産
9 9 1.2 0.510 　
10 10 1.0 0.485 　
10 20 1.2 0.895 　
12 12 1.2 0.705 　
15 15 1.2 0.900 ●
15 15 1.5 1.095 　
15 19 1.3 1.105 ●
15 20 1.5 1.295 　
15 25 1.2 1.235 ●
15 25 1.5 1.505 　
15 25 2.0 1.945 　
15 30 1.5 1.705 　
15 30 2.0 2.225 　
19 19 1.2 1.160 ●
19 19 1.5 1.420 　
19 19 2.4 2.155 ●
19 19 2.5 2.235 　
20 20 1.5 1.500 　
20 20 2.0 1.945 　
20 20 2.5 2.365 　
20 30 1.5 1.905 　
20 30 1.8 2.255 ●
20 30 2.0 2.485 　
20 30 2.5 3.040 　
20 40 1.5 2.310 　
20 40 2.0 3.035 　
20 40 2.5 3.715 　
20 40 3.0 4.375 　
25 25 1.5 1.905 　
25 25 2.0 2.495 　
25 25 2.5 3.040 　
25 30 3.0 3.970 　
25 40 3.0 4.000 ●
25 50 1.5 4.780 　
25 50 2.0 3.835 　
25 60 2.0 4.375 　
30 30 1.5 2.310 　
30 30 2.0 3.025 　
寸法 Ａ 寸法 Ｂ 寸法 T 重量 本／kg 受注生産
9 9 1.2 0.510 　
10 10 1.0 0.485 　
10 20 1.2 0.895 　
12 12 1.2 0.705 　
15 15 1.2 0.900 ●
15 15 1.5 1.095 　
15 19 1.3 1.105 ●
15 20 1.5 1.295 　
15 25 1.2 1.235 ●
15 25 1.5 1.505 　
15 25 2.0 1.945 　
15 30 1.5 1.705 　
15 30 2.0 2.225 　
19 19 1.2 1.160 ●
19 19 1.5 1.420 　
19 19 2.4 2.155 ●
19 19 2.5 2.235 　
20 20 1.5 1.500 　
20 20 2.0 1.945 　
20 20 2.5 2.365 　
20 30 1.5 1.905 　
20 30 1.8 2.255 ●
20 30 2.0 2.485 　
20 30 2.5 3.040 　
20 40 1.5 2.310 　
20 40 2.0 3.035 　
20 40 2.5 3.715 　
20 40 3.0 4.375 　
25 25 1.5 1.905 　
25 25 2.0 2.495 　
25 25 2.5 3.040 　
25 30 3.0 3.970 　
25 40 3.0 4.000 ●
25 50 1.5 4.780 　
25 50 2.0 3.835 　
25 60 2.0 4.375 　
30 30 1.5 2.310 　
30 30 2.0 3.025 　
寸法 Ａ 寸法 Ｂ 寸法 T 重量 本／kg 受注生産
30 30 3.0 4.375 　
30 40 1.5 2.715 　
30 40 2.0 3.565 　
30 40 3.0 5.185 　
30 50 2.0 4.105 　
30 60 1.5 3.535 　
30 60 2.0 4.650 　
30 60 2.5 5.740 　
30 70 2.0 5.185 　
30 70 2.5 6.425 　
30 70 3.0 7.615 　
30 100 2.5 8.440 　
40 40 2.0 4.105 　
40 40 2.5 5.065 　
40 40 3.0 5.995 　
40 60 2.0 5.185 　
40 60 2.5 6.415 　
40 60 3.0 7.615 　
40 80 1.7 5.370 ●
40 80 2.0 6.265 　
40 80 2.5 7.765 　
40 80 3.0 9.235 　
40 110 2.0 7.915 　
50 50 2.0 5.185 　
50 50 2.5 6.415 　
50 50 3.0 7.615 　
50 70 2.0 6.265 　
50 100 1.8 7.140 　
50 100 2.0 7.885 　
50 100 2.5 9.790 　
50 100 3.0 11.665 　
60 60 2.0 6.265 　
60 60 2.5 7.760 　
60 120 2.8 13.190 　
70 70 2.0 7.345 　
80 80 2.0 8.425 　
80 100 2.7 12.760 ●
100 100 3.0 15.715 　
